Резистивный или саморегулирующийся греющий кабель: что лучше и как выбрать

Однозначного «лучше» нет — есть задача. Резистивный кабель выигрывает в тёплом полу под стяжкой и на длинных однородных участках: он дешевле и служит десятилетиями. Саморегулирующийся берут туда, где теплоотдача по трассе разная и кабель нужно резать по месту — трубы, кровля, водостоки. Дальше разберём, чем отличается резистивный кабель от саморегулирующегося, и что выбрать под вашу ситуацию.

Типичная история из практики: человек берёт бухту подешевле, режет её под свою длину «как обычный провод» — и кабель перегорает в первый же день. Или наоборот: переплачивает за дорогой саморег туда, где сто лет отработал бы простой резистивный. Оба кабеля решают одну задачу — не дать замёрзнуть трубе, растопить лёд на кровле, прогреть пол. Но устроены они по-разному, и ошибка в выборе стоит либо денег, либо переделки. Ниже — конструкция, честные плюсы и минусы, вопрос цены, что можно резать и готовые рекомендации.

Что такое греющий кабель и какие бывают типы

Греющий кабель — это нагреватель в форме провода. Подаёте питание, кабель греется по всей длине и отдаёт тепло тому, к чему прижат: трубе, желобу, бетонной стяжке. Задача почти всегда одна — не пустить температуру ниже нуля там, где это опасно, или растопить наледь.

Типов, если убрать маркетинговые названия, по сути два:

• Резистивный — греет за счёт сопротивления самой жилы. Мощность фиксированная и от температуры вокруг не зависит.
• Саморегулирующийся — греет за счёт полупроводниковой матрицы, которая сама меняет отдачу тепла в зависимости от того, холодно вокруг или тепло.

Есть ещё промежуточный вариант — зональный (его иногда называют зонально-резистивным). Формально это резистивный кабель, но с хитрой конструкцией, которая позволяет его резать. О нём отдельно ниже, потому что он закрывает часть слабых мест обычного резистивного.

Вся разница между этими типами — в физике нагрева и в том, что вы можете (и не можете) с кабелем делать при монтаже. С этого и начнём.

Резистивный греющий кабель: устройство и принцип работы

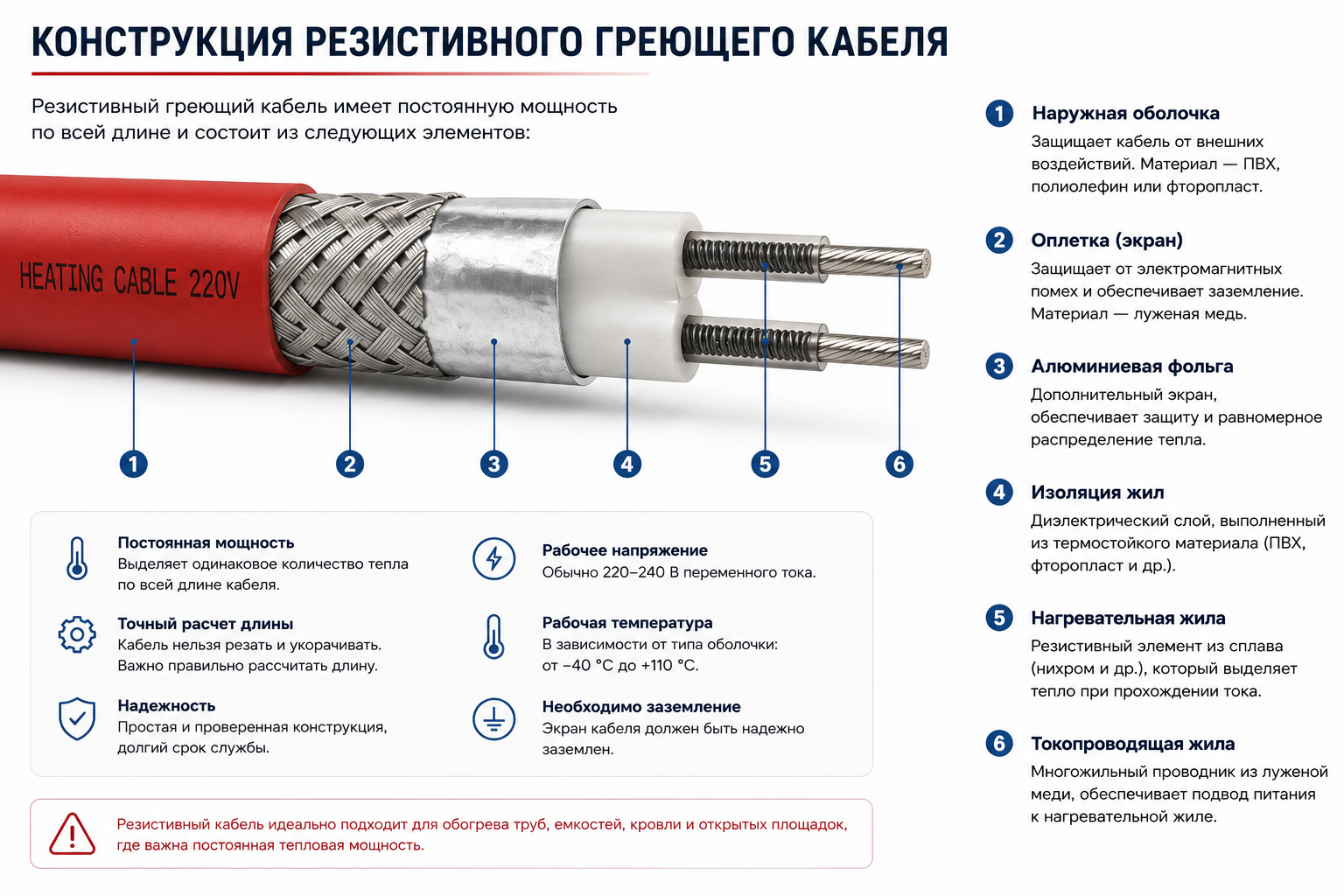

Конструкция

Внутри резистивного греющего кабеля — одна или две нагревательные жилы с высоким сопротивлением. Материал жилы — нихромовая нить или стальные сплавы. Дальше идёт слой изоляции, поверх — экранирующая медная оплётка, и снаружи защитная оболочка из ПВХ или фторполимера (тефлон) в зависимости от рабочей температуры.

Бывает одножильным и двужильным. Одножильный дешевле, но его нужно вести туда и обратно к одной точке питания — оба конца приходят в один щиток. Двужильный подключается с одного конца, второй просто заглушён муфтой: монтаж проще, но кабель дороже.

Отдельно про экран. Экранированный кабель — это медная оплётка, которая даёт защиту от механических повреждений и, что важнее, требует обязательного заземления. Неэкранированный дешевле, но его ставят только там, где нет требований по электробезопасности и заземлению. На практике для влажных зон, труб и кровли я всегда закладываю экранированный — это не место для экономии.

Принцип работы: резистивный нагрев

Физика простая и старая как мир — закон Джоуля–Ленца. Пропускаете ток через проводник с сопротивлением, проводник греется. Равномерно, по всей длине, всегда на одной мощности. Вот что значит «резистивный»: тепло рождается из сопротивления жилы.

Ключевой момент, из которого растут все плюсы и минусы: мощность резистивного кабеля постоянна и не зависит от температуры среды. Лежит он в снегу или на прогретой солнцем трубе — отдаёт одно и то же. Поэтому резистивному нужен терморегулятор с датчиком: без него кабель будет молотить на полную даже когда обогрев уже не нужен, а это лишние киловатт-часы и риск перегрева на перехлёстах.

Саморегулирующийся греющий кабель: устройство и принцип работы

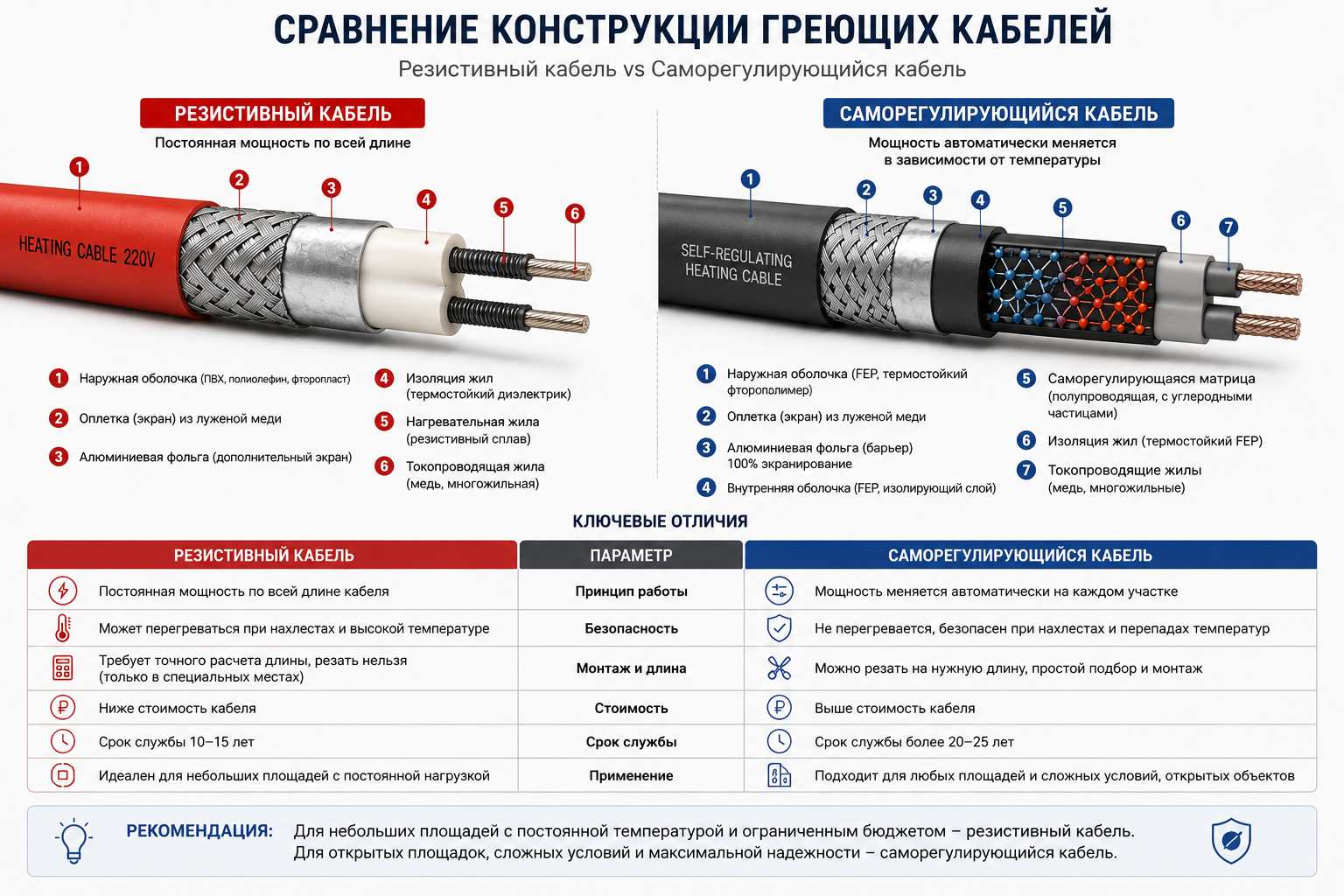

Конструкция

У саморегулирующегося греющего кабеля две параллельные медные токопроводящие жилы. Ток они не превращают в тепло сами — они просто подводят питание. Греет то, что между ними: полупроводниковая (токопроводящая) матрица, залитая по всей длине. Сверху — изоляция, при необходимости экран, снаружи защитная оболочка. Нагревательный элемент здесь — сама матрица, а не жилы.

Принцип саморегуляции

А вот тут начинается то, ради чего этот кабель и покупают. Матрица меняет сопротивление в зависимости от своей температуры. Похолодало — сопротивление матрицы падает, ток через неё идёт легче, тепловыделение растёт. Нагрелось — сопротивление растёт, мощность падает. И так на каждом сантиметре независимо: холодный участок трубы греется сильнее, тёплый — слабее.

Отсюда главное практическое свойство: кабель не боится перехлёста и самопрогрева на пересечениях. Уложили внахлёст, пересекли сами себя — ничего не сгорит, в точке перегрева матрица просто снизит отдачу. Резистивный в такой ситуации перегреется и выйдет из строя. Подробнее физику и подбор мощности мы разбирали в отдельном материале — как работает саморегулирующийся кабель — подробно.

Есть и оборотная сторона, о которой продавцы обычно молчат. В момент включения «холодный» кабель берёт пусковой ток в 1,5–3 раза выше номинального (по некоторым данным — больше). Матрица холодная, сопротивление минимальное, ток скачет. На короткой трассе это ерунда, но на длинной саморег легко выбивает автомат при старте. Поэтому автомат защиты подбирают с запасом и по пусковому, а не по рабочему току — деталь, на которой спотыкаются даже монтажники. У резистивного такого скачка нет вообще: он включается плавно.

Кстати, о написании. В каталогах встречается вариант «саморегулируемый кабель» — это то же самое, просто другая форма слова.

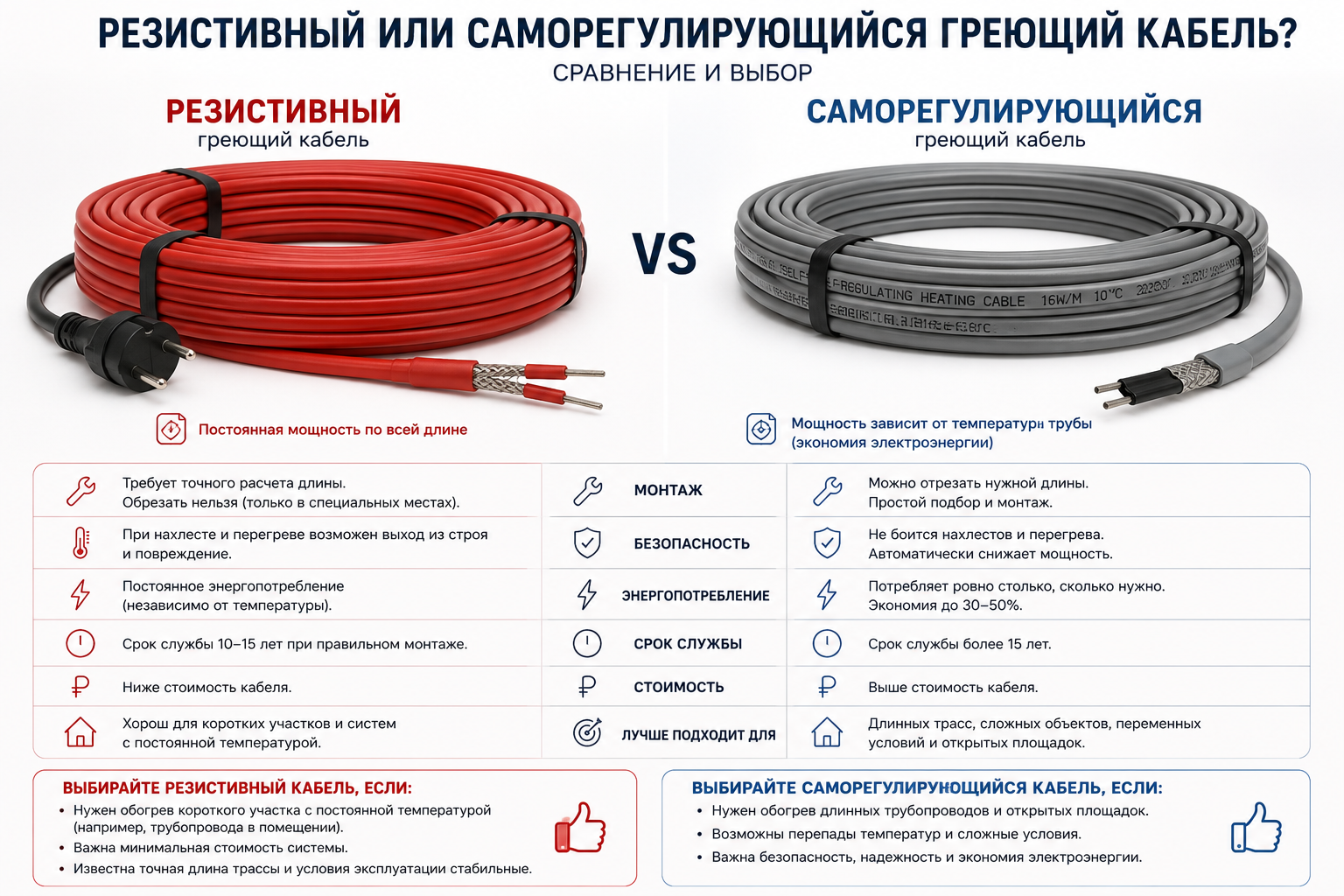

Резистивный или саморегулирующийся: сравнительная таблица

Дальше — сводка по параметрам, которые реально влияют на выбор. Читать её нужно не строчку за строчкой, а под свою задачу: сначала решите, важна вам возможность резать кабель и поведение на перехлёстах — или цена за метр и максимальный срок службы. От этого и пляшем.

Сразу оговорка про цифры. Диапазоны удельной мощности и сроков службы у разных производителей отличаются, и источники местами расходятся — я привожу типичные значения, а точное берётся из паспорта конкретной модели.

Про срок службы честно: цифра «до 50 лет» относится именно к резистивному кабелю, замурованному в бетонную стяжку, — там ему нечего повреждать. На открытой трубе или кровле реальный ресурс скромнее. У саморегулирующегося со временем стареет матрица: мощность снижается примерно на 2–5 % в год, в отдельных случаях доходило до 15 %. Это не поломка, а естественная деградация полупроводника — просто через 10–15 лет кабель греет заметно слабее, чем в первый сезон.

Плюсы и минусы каждого типа

Свёл всё в два коротких блока — без попытки убедить вас, что один тип «правильный», а другой нет. Правильный — тот, что подходит задаче.

Резистивный:

• дешевле при покупке;
• постоянная, предсказуемая мощность — удобно считать нагрузку и проектировать;
• в стяжке живёт десятилетиями;
• нет пускового скачка, дружелюбен к автомату защиты;
• минус — резать нельзя;
• минус — перегревается на перехлёсте, нужно следить за раскладкой;
• минус — без терморегулятора жжёт электричество впустую;
• минус — при повреждении в одной точке меняется вся секция.

Саморегулирующийся:

• режется по месту, монтаж гибкий;
• сам регулирует мощность и экономит электроэнергию;
• не боится пересечений и самопрогрева;
• повреждённый кусок можно вырезать и заменить локально, не трогая остальное;
• минус — дороже;
• минус — пусковой ток, требует запаса по автомату;
• минус — матрица стареет, отдача со временем падает;
• минус — срок службы в среднем короче резистивного.

Обратите внимание на пару «ремонт при повреждении». На длинной ответственной трассе возможность заменить метр кабеля, а не всю линию, часто перевешивает разницу в цене. А в стяжке, где ничего резать и чинить не придётся, это преимущество саморега просто не работает.

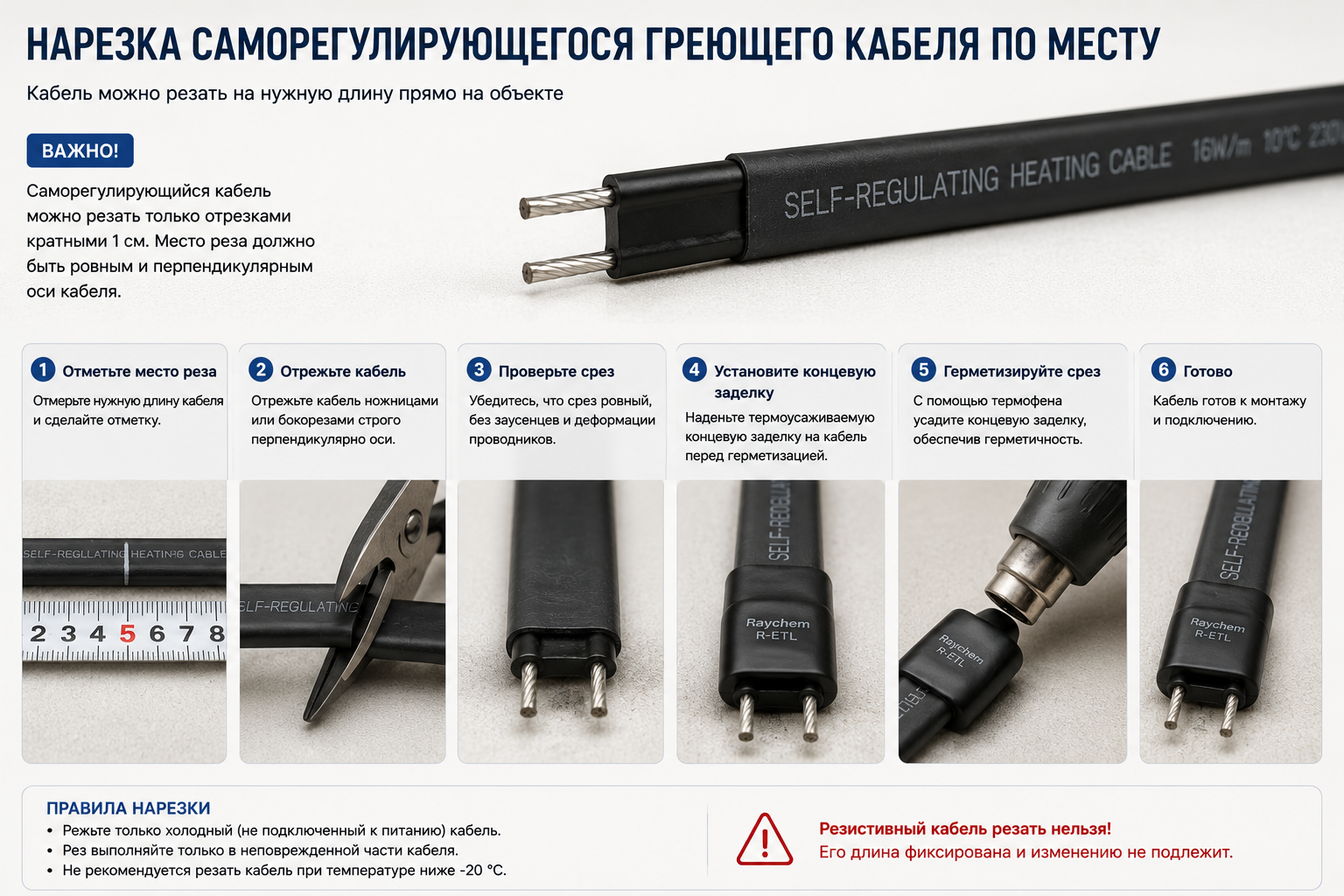

Можно ли резать греющий кабель

Самый частый вопрос — и самая частая ошибка. Резистивный кабель резать нельзя. Его длина жёстко связана с сопротивлением, а значит с мощностью: укоротили — сопротивление упало, ток вырос, кабель перегрелся и перегорел. Секция резистивного идёт строго той длины, что заявил производитель; нужна другая — берёте другую модель.

Саморегулирующийся резать можно. Отрезаете любую длину в пределах максимальной длины цепи — а она зависит от мощности и напряжения: при 10 Вт/м и 220 В это до ~200 м, при 40 Вт/м — уже до ~50 м. Каждый участок греет сам за себя, поэтому кусок в два метра и кусок в двадцать работают одинаково корректно. Только концы правильно заделайте: с одной стороны муфта питания, с другой — герметичная концевая заделка.

Зональный кабель — отдельный разговор, режется тоже, но с шагом (об этом ниже).

Зональный резистивный кабель — компромиссный вариант

Про него редко пишут, а зря — он закрывает главную боль обычного резистивного. Зональный (зонально-резистивный) кабель устроен так: две параллельные жилы, а вокруг них навита спираль нагревателя, которая через равные промежутки образует независимые «зоны». Мощность постоянная, как у любого резистивного, но конструкция позволяет резать кабель — минимальный отрезок около 2 м, дальше произвольно по границам зон.

Второй бонус — отказоустойчивость. Если жила повредится в одном месте, из строя выходит только одна зона, остальные продолжают греть. У классического резистивного повреждение убивает всю секцию.

Где он к месту: длинные однородные участки, где хочется постоянную мощность и цену резистивного, но при этом резать кабель под факт монтажа. Кровля большой площади, протяжённые трубопроводы — вот его поляна.

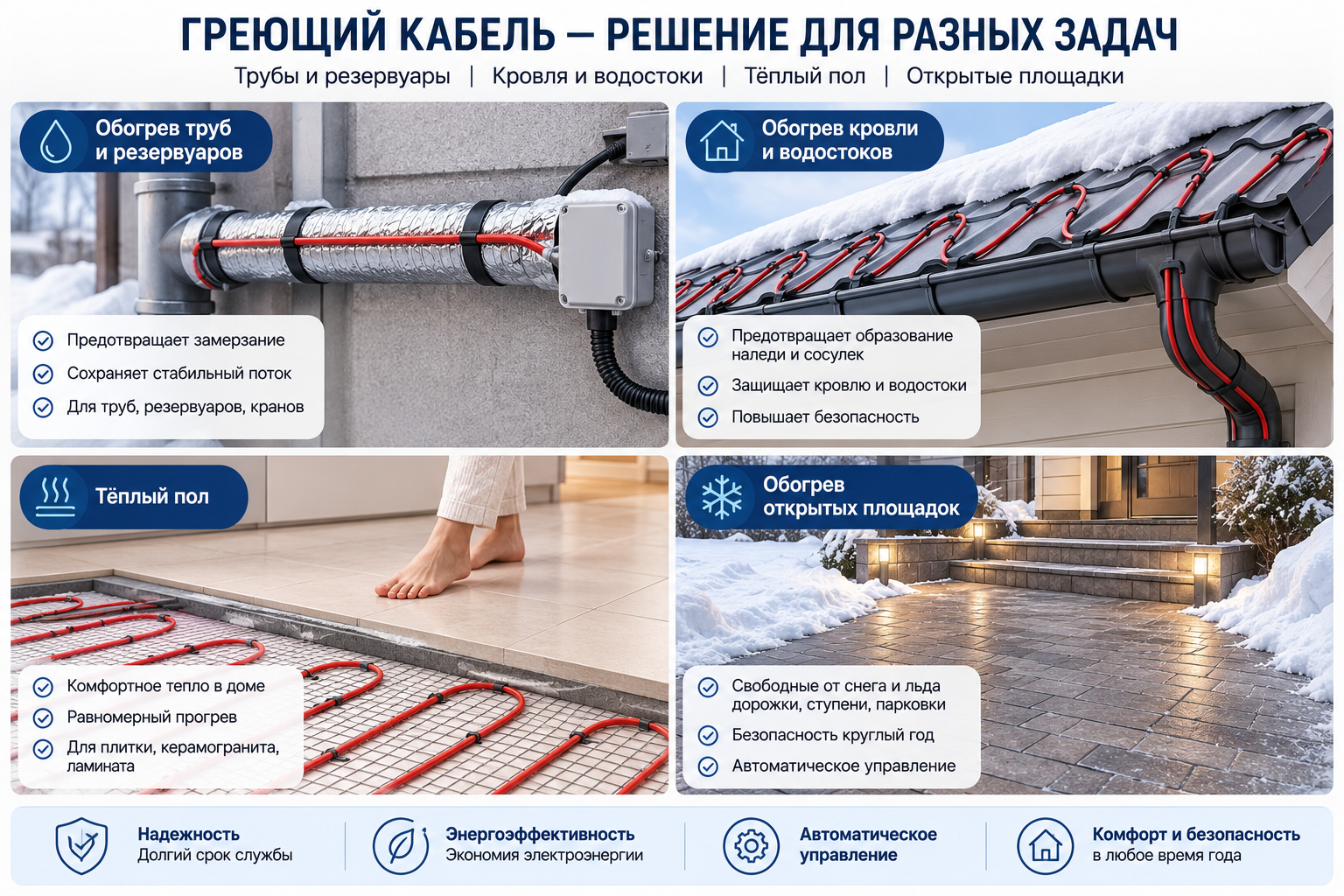

Какой греющий кабель выбрать под задачу

Теория теорией, а решать приходится под конкретный объект. Ниже — прямые рекомендации по четырём типовым задачам.

Для водопровода и труб (снаружи и внутри трубы)

Сначала про частую путаницу — кабель «в трубу» и «на трубу» это разные вещи. Снаружи (на трубу) кабель крепят вдоль или спиралью поверх, затем утепляют. Внутрь (в трубу) его заводят прямо в поток воды через тройник.

Внутрь трубы, особенно с питьевой водой, годится только саморегулирующийся с пищевой оболочкой из фторполимера и санитарно-гигиеническим сертификатом. Это не занудство, а обязательное требование: обычная оболочка в питьевой воде недопустима, а сертификат спрашивают при сдаче объекта. Резистивный внутрь трубы не заводят вообще — он чувствителен к перепадам теплообмена и в стоячей воде может перегреться.

Снаружи трубы разумнее саморег: теплоотдача по трассе неравномерна, где-то труба на морозе, где-то в тёплом подвале. Для длинных однородных наружных магистралей ради экономии берут резистивный или зональный. Подробности — в услуге обогрев трубопроводов, а модели смотрите в каталоге кабеля для обогрева водопровода.

Для кровли и водостоков

Здесь теплоотдача разная буквально на каждом метре: в желобе стоит вода, на краю свисает лёд, воронка забита снегом. Саморег справляется с такой пестротой лучше всего — сам добавляет мощности там, где холоднее. Для больших однородных площадей, где вся поверхность отдаёт тепло примерно одинаково, оправдан резистивный или зональный — ради бюджета.

По выбору мы писали отдельно — какой кабель выбрать для кровли. Если не хотите разбираться сами — делаем обогрев кровли под ключ: проект, расчёт мощности, монтаж. Готовые решения — в каталоге кабеля для обогрева кровли.

Для тёплого пола

Тут, как правило, резистивный — и это тот случай, где саморег скорее лишняя трата. Пол под стяжкой отдаёт тепло равномерно, температура среды стабильна, регулировать нечего. Постоянная мощность резистивного тут в плюс, срок службы в стяжке максимальный (до тех самых 50 лет), цена ниже. Управление берёт на себя терморегулятор с датчиком в полу. Саморегулирующийся под пол ставят редко — переплата без внятной выгоды.

Для промышленности и длинных магистралей

Промышленные трубопроводы, резервуары, протяжённые линии — обычно саморег: безопасность на пересечениях и возможность локального ремонта на ответственном объекте дороже разницы в цене. Но для длинных однородных участков, где важна цена метра, резистивный или зональный остаются в игре. Проектируется всё это по ПУЭ (гл. 7) и требованиям производителя, а для взрывоопасных зон — по ГОСТ Р МЭК 60079.

Если сомневаетесь между типами под свой объект — у нас есть разбор как выбрать саморегулирующийся греющий кабель с расчётом мощности.

Сколько стоит и на чём не стоит экономить

За метр резистивный заметно дешевле саморегулирующегося. Актуальные цены за метр по обоим типам:

• Резистивный - от 180 рублей за метр
• Саморегулирующийся - от 280 рублей за метр

Но цена бухты — половина правды. Саморег отыгрывает разницу в эксплуатации: там, где температура среды гуляет, он экономит до 30–50 % электроэнергии против резистивного, который всегда молотит на полной. На кровле или наружной трубе за несколько сезонов эта экономия способна перекрыть переплату при покупке. На тёплом полу — не перекроет, там резистивный дешевле по всем статьям.

И то, на чём экономить точно не стоит: сечение питающих проводов, качество кабеля и монтаж без проекта. Кабель, подобранный «на глаз», без расчёта мощности и длины цепи, — это либо недогрев (труба всё равно мёрзнет), либо выбитый автомат, либо перегрев. Переделка обходится дороже, чем сразу сделать проект. Мы в GEES считаем мощность под конкретный объект — это дешевле, чем перекладывать кабель по второму разу.

Частые вопросы (FAQ)

Чем отличается резистивный кабель от саморегулирующегося? Резистивный греет за счёт сопротивления жилы, мощность у него постоянная и не зависит от температуры, резать его нельзя. Саморегулирующийся греет полупроводниковой матрицей, сам снижает или повышает отдачу по температуре, его можно резать по месту и он не боится перехлёстов. Резистивный дешевле, саморег гибче в монтаже и экономичнее в работе.

Какой греющий кабель лучше для водопровода? Внутрь трубы с питьевой водой — только саморегулирующийся с пищевой фторполимерной оболочкой и сертификатом. Снаружи трубы обычно тоже саморег из-за неравномерной теплоотдачи; для длинных однородных наружных участков подойдёт резистивный или зональный.

Можно ли резать саморегулирующийся кабель? Да. Его режут на отрезки произвольной длины в пределах максимальной длины цепи (она зависит от мощности и напряжения). Повреждённый участок можно локально вырезать и заменить. Резистивный резать нельзя — изменится сопротивление и он перегорит.

Сколько служит греющий кабель? Резистивный — 15 лет и более, а в бетонной стяжке до 50 лет. Саморегулирующийся — в среднем 10–20 лет, при этом его мощность со временем падает из-за старения матрицы (примерно на 2–5 % в год, иногда больше).

Нужен ли терморегулятор для саморегулирующегося кабеля? Обязательным он не является — кабель регулирует себя сам. Но терморегулятор всё равно желателен: он отключает систему, когда обогрев не нужен, и добавляет экономии. Резистивному терморегулятор нужен обязательно, иначе он греет на полной мощности постоянно.

Что дешевле? При покупке дешевле резистивный — за метр он заметно доступнее саморегулирующегося. Но саморег может отыграть разницу за счёт экономии электроэнергии там, где температура среды меняется.

Что в итоге

Коротко, по делу:

• Резистивный — тёплый пол под стяжкой и длинные однородные участки: дешевле, предсказуемая мощность, огромный срок службы. Но резать нельзя и нужен терморегулятор.
• Саморегулирующийся — трубы, кровля, водостоки, промышленность: режется по месту, не боится перехлёстов, чинится локально. Дороже и матрица со временем стареет.
• Внутрь трубы с питьевой водой — исключительно саморег с пищевой оболочкой и сертификатом.
• Зональный резистивный — недооценённый компромисс для длинных трасс: цена и постоянная мощность резистивного плюс возможность резать.

И одна рекомендация, которой не было выше: не выбирайте кабель раньше, чем посчитаете длину трассы и требуемую мощность. Именно от них зависит, влезаете ли вы в максимальную длину цепи саморега и какой автомат ставить. Тип кабеля — это следствие расчёта, а не наоборот. Если считать не хочется — пришлите нам схему объекта, подберём под задачу.
