Как работает саморегулирующийся греющий кабель: устройство, принцип и применение

Саморегулирующийся греющий кабель греет за счёт полупроводниковой матрицы между двумя медными жилами. Чем теплее участок — тем выше сопротивление матрицы и тем меньше её мощность. Поэтому кабель сам подстраивает нагрев по всей длине: на морозном конце трубы отдаёт больше тепла, на тёплом — почти не работает и не перегревается.

Дальше — без маркетинга, по существу. Как устроен этот кабель послойно, за счёт чего он «умеет» менять мощность, до какой температуры реально нагревается, чем отличается от резистивного и где мы его ставим на объектах. Если после статьи останутся вопросы по подбору — в конце есть блок FAQ и ссылки на профильные материалы.

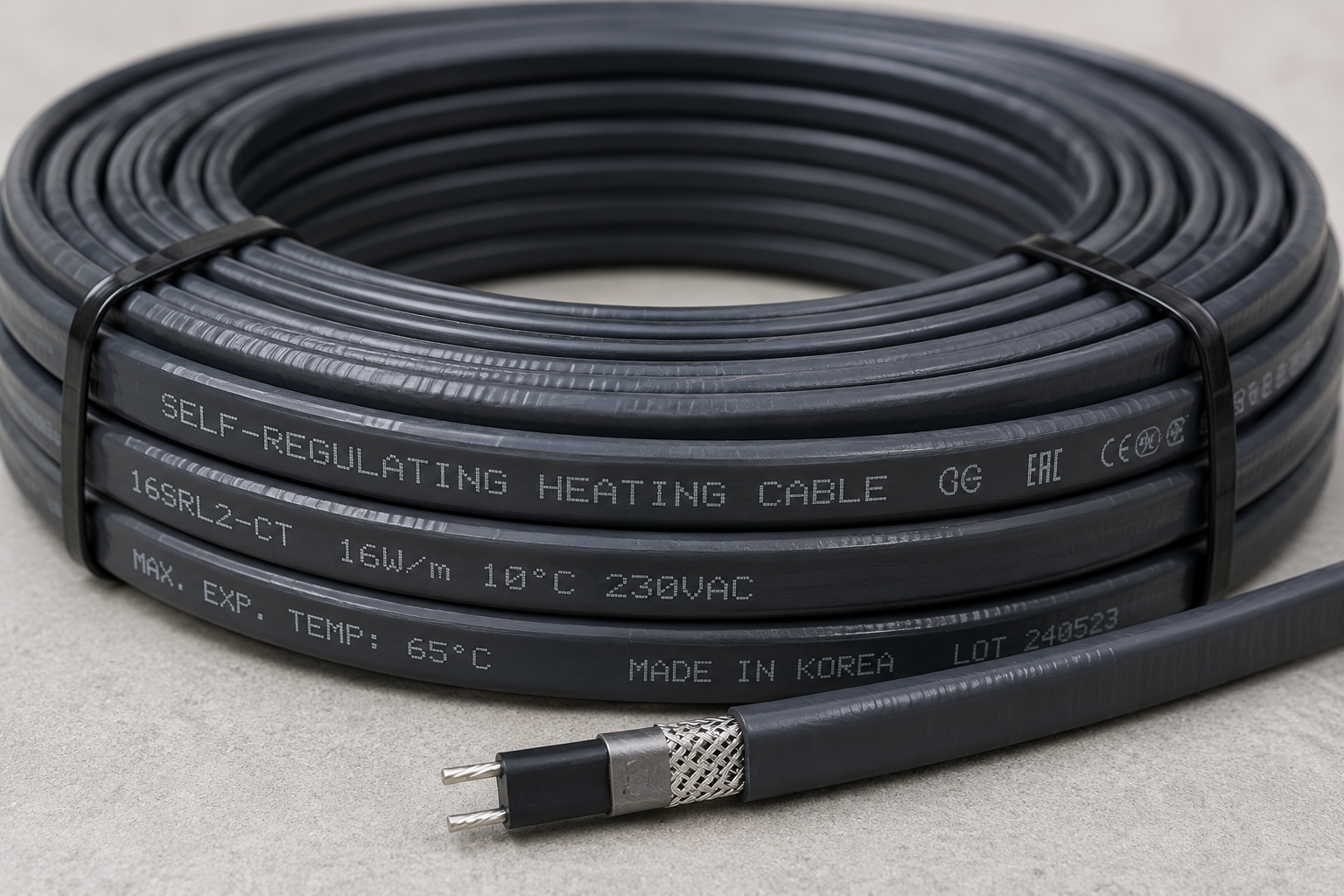

Что такое саморегулирующийся греющий кабель

Если совсем просто — это кабель, который сам решает, сколько тепла отдать в каждой точке. Не по команде датчика, а физически: холодно здесь — греет сильнее, потеплело — приглушился. Отсюда и название «саморегулирующийся», а в разговоре монтажников он давно превратился в «самрег».

Нужен он там, где что-то нельзя дать замёрзнуть или где надо поддержать температуру. Водопроводная труба на вводе в дом, канализация в неотапливаемом подполе, водосток и ендова на кровле, резервуар с продуктом, который густеет на холоде. Кабель либо крепят вдоль трубы, либо заводят внутрь — и он держит содержимое в плюсе даже в мороз.

Главное отличие от обычного нагревателя — кабель не работает «всё или ничего». Он распределяет мощность по длине неравномерно, ровно туда, где холоднее. Именно это делает его удобным и безопасным, и именно про это дальше пойдёт речь. Готовые модели под конкретную задачу собраны в каталоге — саморегулирующийся греющий кабель.

Устройство: из чего состоит саморегулирующийся кабель

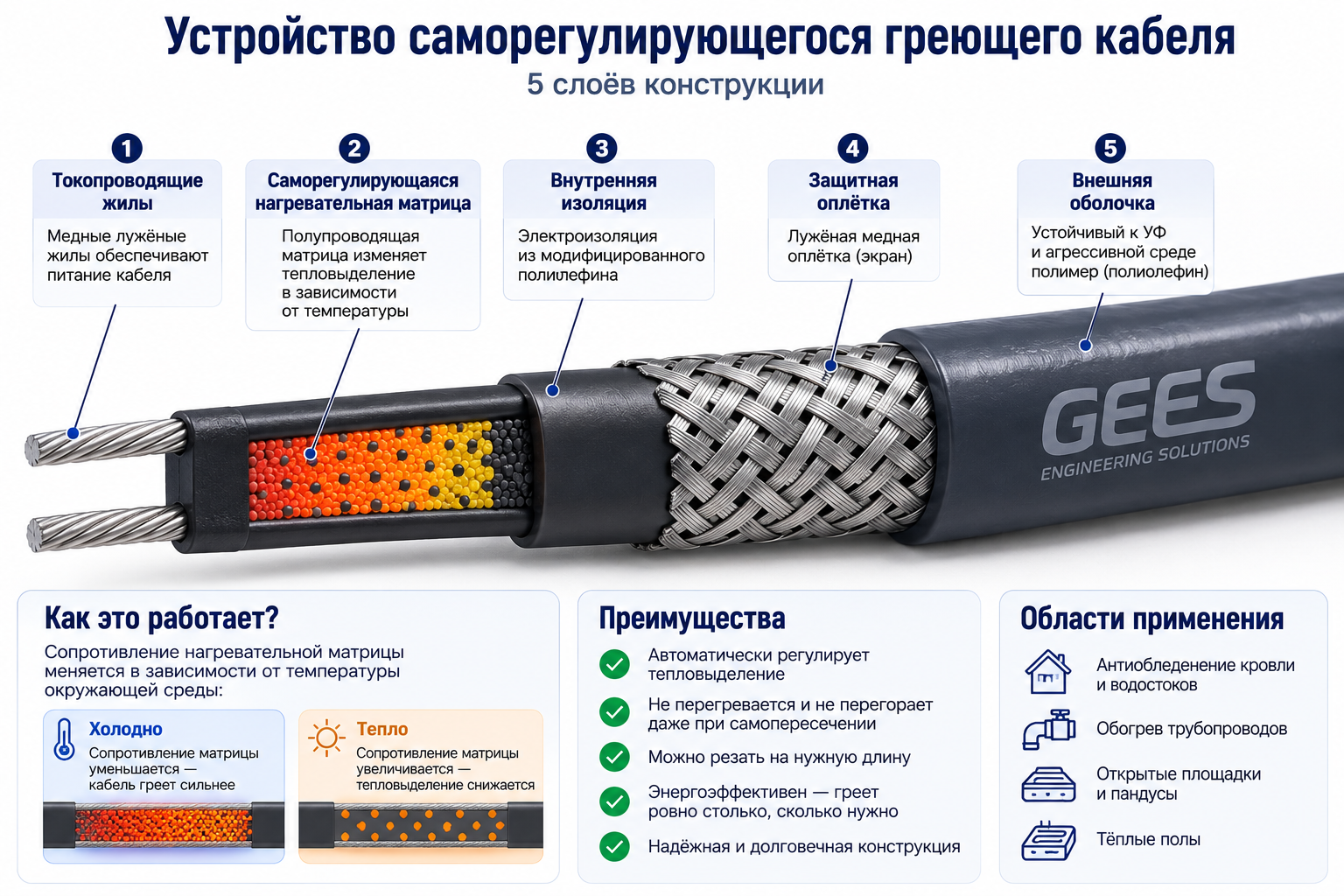

Разрежьте самрег поперёк — увидите пять слоёв, вложенных друг в друга. Идём изнутри наружу.

Сначала две медные токопроводящие жилы. Они идут параллельно вдоль всей длины и питание к ним подводится с одного, холодного конца. Ток между жилами не течёт напрямую — их разделяет то самое сердце кабеля.

Между жилами запрессована саморегулирующаяся полупроводниковая матрица. Это полимер с внедрёнными токопроводящими частицами углерода — по сути, тот элемент, который греется и одновременно управляет собой. О том, как именно, — в следующем разделе, потому что механизм заслуживает отдельного разговора.

Дальше идёт внутренняя изоляция. Обычно это термопласт (полиолефин), а в кабелях, рассчитанных на высокую температуру, — фторполимер. Её задача простая: не дать матрице и жилам замкнуться и защитить их от влаги.

Поверх изоляции — экранирующая оплётка из лужёной меди. Она работает на две вещи сразу: служит заземляющим проводником (через неё кабель сажают на защиту) и добавляет механической прочности. Без металлического экрана монтировать самрег на ответственном объекте я бы не стал — заземление здесь не формальность.

Последний слой — внешняя защитная оболочка. На бытовых кабелях это полиолефин. А там, где агрессивная химия, ультрафиолет или высокие температуры, ставят фторполимер FEP. Он держит и УФ, и масла, и растворители. При пищевой сертификации и фторопластовой оболочке производитель заявляет срок службы 15–20 лет — на такие кабели мы и ориентируемся на промышленных объектах.

Таблица читается сверху вниз, как срез от центра к краю. Первые два слоя отвечают за то, чтобы кабель грел, три остальных — за то, чтобы он делал это долго и безопасно.

Принцип работы: как кабель сам регулирует мощность

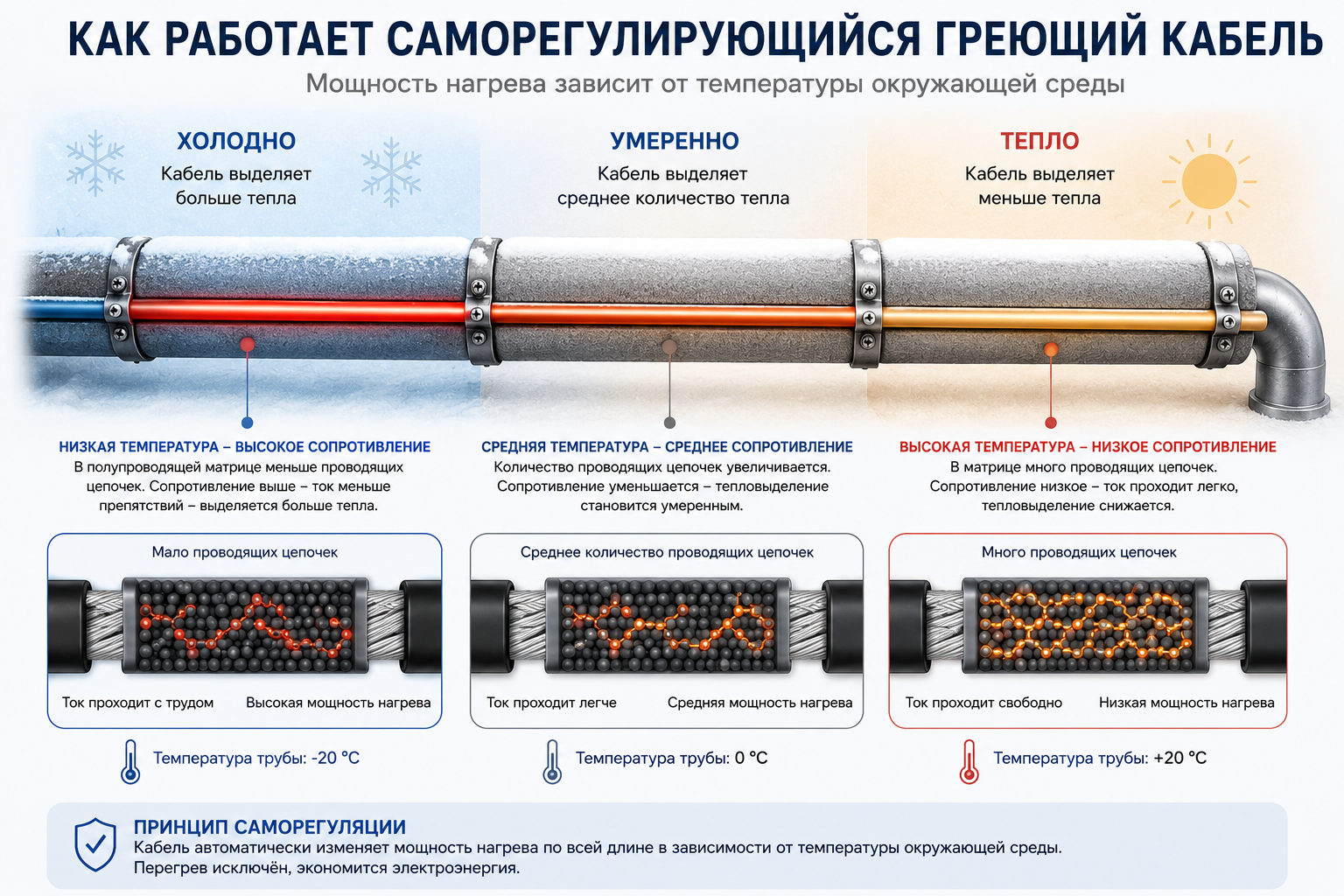

Вот здесь начинается самое интересное. Матрица ведёт себя иначе, чем обычный резистор с фиксированным сопротивлением. Полимерная основа нашпигована частицами углерода, которые выстроены в проводящие цепочки. Пока цепочки целые, ток проходит между жилами через матрицу, и она греется.

Когда участок кабеля нагревается, полимер расширяется. Расстояния между углеродными частицами растут, часть цепочек рвётся — проводящих путей становится меньше, сопротивление растёт, ток падает. Меньше тока — меньше тепла. Кабель сам себя приглушил. Остынет участок — полимер сожмётся, цепочки восстановятся, сопротивление упадёт, и мощность вернётся.

Ключевой момент, который часто упускают: регуляция идёт локально. Каждый сантиметр кабеля живёт своей жизнью. На той части трубы, что выходит на улицу и промерзает, кабель работает почти на полную. А там, где труба идёт по тёплому подвалу, тот же самый кабель едва тёплый. Никакой электроники, никаких датчиков вдоль линии — только физика полимера.

Из этой же логики следует, почему самрег не боится перехлёста. Если кабель случайно лёг сам на себя или на трубе образовалась петля, в месте наложения температура растёт — и кабель в этой точке просто снижает мощность. Он не перегорит и не оплавится. Резистивный на его месте в такой ситуации перегревается и выходит из строя. Для монтажа это огромная разница: самрег прощает ошибки укладки.

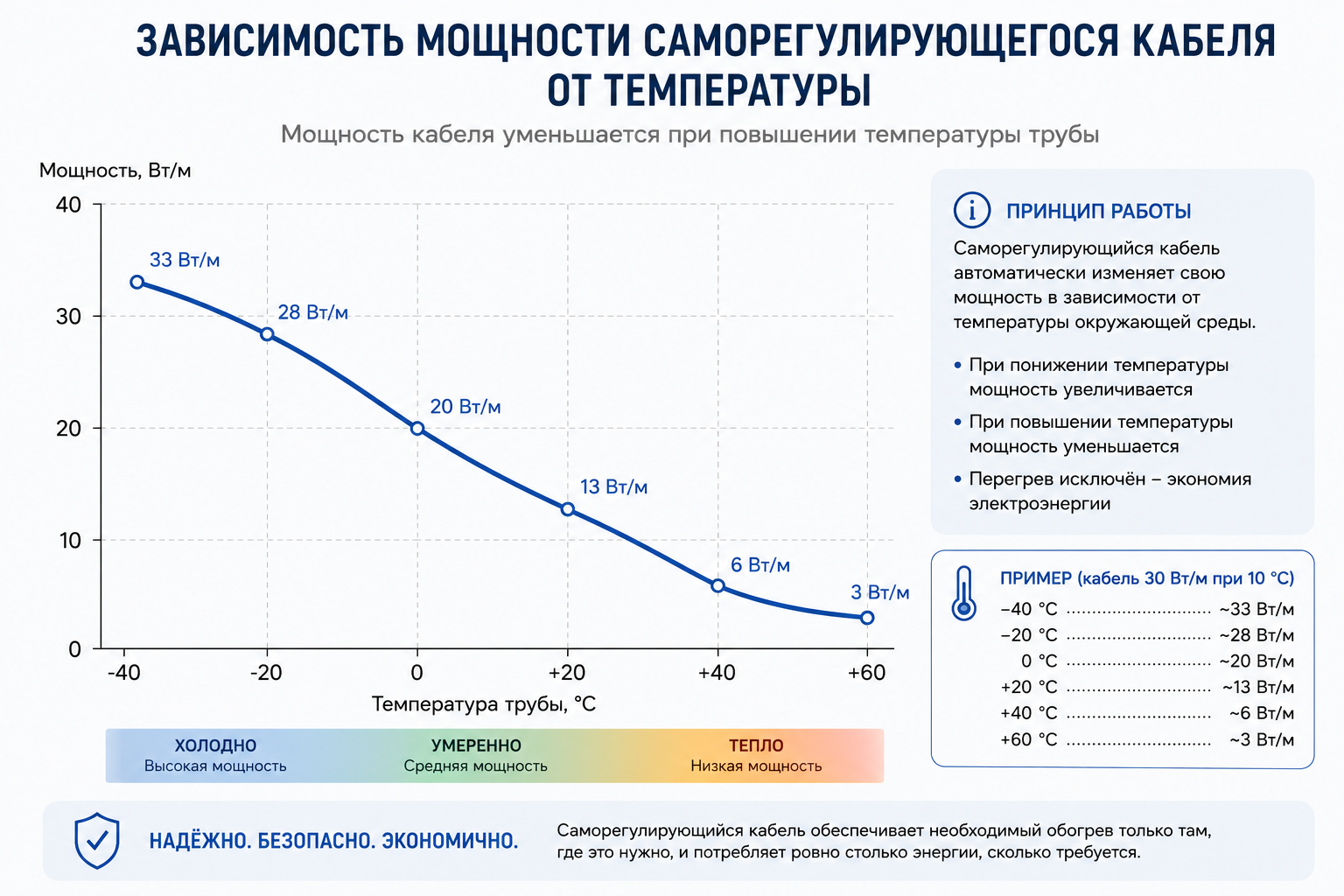

Ещё одно следствие — мощность зависит от температуры не в разы, а плавно и нелинейно. Производитель указывает мощность при эталонной температуре (обычно +10 °C), и с ростом температуры поверхности она снижается. Порядок такой: условно от 100% при +10 °C до примерно 40–50% при +65 °C. Точная форма кривой у каждой серии своя.

До какой температуры нагревается и температурные классы

Первое, что спрашивают заказчики: докуда вообще греет? Ответ упирается в температурный класс кабеля. У самрега есть «полка» — уровень, выше которого он себя уже не разгоняет. Бытовой кабель на морозе выходит примерно на 65 °C и там останавливается, промышленный может держать сотни градусов.

Классов три. Значения у разных производителей различаются, поэтому в таблице — типовые диапазоны, а не абсолют.

* По среднетемпературному классу источники расходятся: часть каталогов даёт максимум до 135 °C, teplokabel — до 190 °C.

Как это читать. «Рабочая» — температура, которую кабель уверенно поддерживает в деле. «Макс.» — то, что он выдерживает как воздействие, не разрушаясь (например, при пропарке трубы паром). Общий типовой ряд линейной мощности самрега — 10, 16, 17, 24, 30, 33, 40 Вт/м, а у отдельных производителей диапазон растягивается до ~10–95 Вт/м. Напомню: цифра на бухте — это мощность при +10 °C, в реальной работе она будет ниже.

На наших объектах распределение простое. Для труб и кровли чаще всего берём низкотемпературный кабель на 16–24 Вт/м — этого хватает с запасом. Средне- и высокотемпературный уходит на промышленные резервуары и паровые линии, где без него никак. Подобрать мощность под конкретную трубу и климат помогает отдельный материал — как выбрать саморегулирующийся кабель.

Чем саморегулирующийся кабель отличается от резистивного

Резистивный кабель — это, по сути, длинный нагревательный элемент с постоянным сопротивлением. Он греет одинаково по всей длине, сколько бы там ни было тепла, и мощность у него фиксированная. Самрег ведёт себя иначе почти во всём.

Практический вывод, который я даю заказчикам. Если трасса короткая, ровная, предсказуемая и бюджет в приоритете — резистивный может быть оправдан, он дешевле и с задачей справится. Но как только появляются перепады температуры вдоль трассы, риск перехлёста при укладке или нужна произвольная длина — берите самрег, он окупит разницу за счёт экономии и того, что не сгорит от одной ошибки монтажа. Если хочется дешевле, посмотрите каталог — резистивный греющий кабель. Подробное сравнение с расчётами будет в отдельном разборе — что лучше: резистивный или саморегулирующийся.

Нужен ли терморегулятор для саморегулирующегося кабеля

Формально — нет. Самрег работоспособен без терморегулятора: он регулирует себя сам, локально, за счёт матрицы. Подключил, подал 220–230 В — работает. Это принципиальное отличие от резистивного, которому термостат нужен обязательно, иначе он перегреется.

Но «работает» и «работает экономично» — не одно и то же. Даже при плюсовой температуре на улице самрег не отключается полностью: мощность падает, но какой-то ток он всё равно потребляет. Терморегулятор нужен, чтобы отсекать питание, когда обогрев вообще не требуется:

• на трубах ставят термостат с датчиком температуры — включает кабель только около нуля;
• на кровле и водостоках нужна метеостанция с датчиками температуры и влажности — она включает систему в оттепель со снегом и не даёт ей молотить в сухой мороз, когда таять нечему;
• на площадках и ступенях — те же датчики осадков плюс температура поверхности.

По кровле скажу прямо: без метеостанции кабель половину сезона греет впустую. Мы её ставим по умолчанию — экономия электричества за пару зим окупает саму станцию. Подобрать управление под систему можно из раздела терморегуляторы.

Где применяется саморегулирующийся греющий кабель

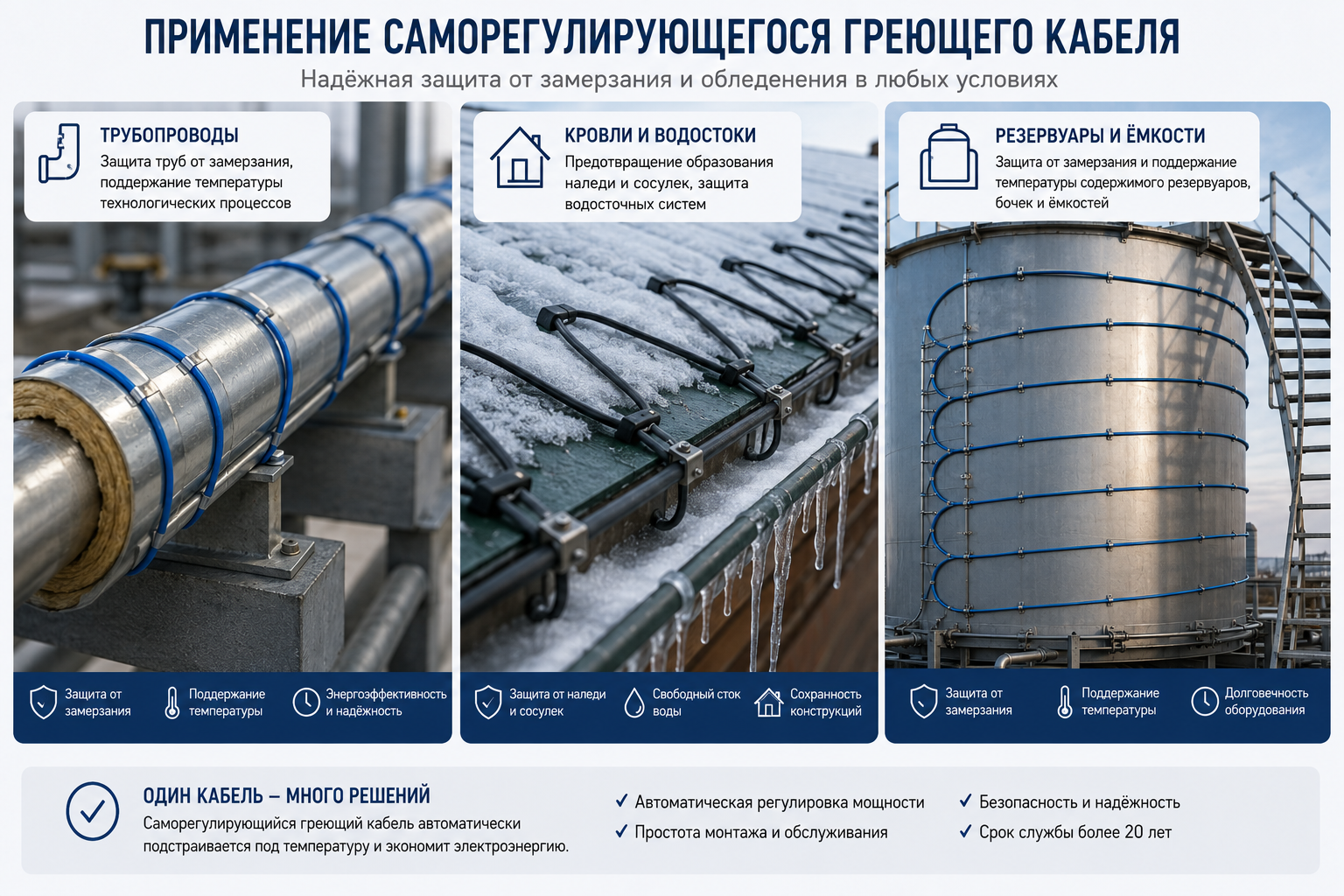

Задач у самрега много, но все они сводятся к одному: не дать чему-то замёрзнуть или поддержать нужную температуру. По типовым сценариям и услугам GEES это выглядит так.

Про водопровод стоит сказать отдельно, потому что этот запрос — самый частый. Работает кабель на трубе так же, как везде: греет сильнее там, где труба ближе к улице и промерзает, и почти отдыхает в тёплом подвале. Его либо крепят вдоль трубы алюминиевым скотчем и утепляют сверху, либо, если труба уже проложена, заводят внутрь через специальный сальник. Второй способ эффективнее — тепло идёт прямо в воду.

На кровле логика другая: там кабель не столько греет, сколько прокладывает путь талой воде, чтобы она не превращалась в лёд на карнизе и в водостоке. Резервуары и промышленные трубопроводы — уже отдельная история с расчётом теплопотерь и подбором класса кабеля под температуру продукта. Такие вещи мы считаем проектом, а не «на глаз».

Плюсы, минусы и срок службы

Соберу честный баланс, без перекоса в рекламу.

Что реально хорошо:

• энергоэффективность — кабель не греет там, где не надо, и не тратит лишнее;
• режется по любой длине с одной бухты, от нескольких сантиметров до сотен метров;
• безопасность — не перегорает при перехлёсте, прощает ошибки укладки;
• срок службы 15–20 лет для качественного кабеля во фторполимерной оболочке.

Где придётся смириться:

• цена выше резистивного — за удобство и безопасность платят;
• повышенный пусковой (стартовый) ток в момент включения на морозе — это учитывают при подборе автомата защиты;
• матрица со временем стареет: мощность снижается примерно на 10–15% за 10 лет эксплуатации.

Старение — не повод для паники, а повод закладывать небольшой запас мощности при проектировании, чтобы через десять лет кабель по-прежнему справлялся.

Часто задаваемые вопросы (FAQ)

Как работает саморегулирующийся греющий кабель? Между двумя медными жилами запрессована полупроводниковая матрица с углеродными частицами. При нагреве полимер расширяется, проводящие цепочки рвутся, сопротивление растёт и мощность падает; при остывании — наоборот. Регуляция идёт независимо на каждом участке кабеля.

До какой температуры нагревается греющий кабель? Зависит от класса. Низкотемпературный бытовой выходит на «полку» около 65 °C и держит до 80–85 °C, среднетемпературный — до 135–190 °C, высокотемпературный промышленный — до 232–250 °C.

Можно ли резать саморегулирующийся кабель? Да, это одно из главных его достоинств. Отрезаете нужную длину прямо от бухты, от нескольких сантиметров и больше. Резистивный так резать нельзя — у него фиксированная длина секции.

Нужен ли терморегулятор для саморегулирующегося кабеля? Кабель работает и без него. Но терморегулятор или термостат ставят ради экономии электроэнергии: он отключает питание, когда обогрев не нужен. На кровле для этого используют метеостанцию с датчиками температуры и осадков.

Чем саморегулирующийся кабель лучше резистивного? Он не перегорает при перехлёсте, экономит энергию за счёт локальной регуляции и режется по нужной длине. Резистивный дешевле, но менее гибок и требует терморегулятора.

Какой срок службы у саморегулирующегося кабеля? Качественный кабель во фторполимерной оболочке служит 15–20 лет. При этом мощность матрицы за 10 лет снижается примерно на 10–15% — это учитывают запасом при проектировании.

Что в итоге

Самрег — это кабель, который думает за вас на уровне физики: греет по месту, не перегревается и прощает огрехи монтажа. Несколько тезисов, которые стоит унести с собой:

• смотрите на температурный класс — для труб и кровли почти всегда достаточно низкотемпературного на 16–24 Вт/м;
• мощность на бухте указана при +10 °C и в работе будет ниже, поэтому закладывайте запас;
• терморегулятор кабелю не обязателен, но за пару сезонов окупает себя экономией;
• резистивный имеет смысл только на простых коротких трассах фиксированной длины.

И один совет, которого не было выше: не подбирайте кабель по мощности «на глаз» для длинных или разветвлённых трасс — там начинают играть роль пусковые токи, максимальная длина линии от одного ввода и сечение питающего кабеля. Это уже расчёт. Если объект сложнее, чем труба на вводе в дом, — отдайте систему на проектирование. Мы в GEES считаем теплопотери, подбираем класс и мощность под задачу и монтируем под ключ.
