Разделка и заделка греющего кабеля: пошаговая инструкция

Отрезали саморегулирующийся кабель по месту — и остались два голых конца, которые сами по себе к сети не подключишь. Разделка греющего кабеля — это снятие слоёв до токопроводящих жил, а заделка — герметизация конца концевой муфтой. Ниже разберём по шагам: разделаем кабель, поставим концевую и соединительную муфту, заземлим экран и проверим изоляцию мегаомметром.

Что такое разделка и заделка греющего кабеля и когда они нужны

Три слова, которые монтажники часто путают. Разделка — это когда вы аккуратно снимаете слои кабеля: внешнюю оболочку, экранирующую оплётку, греющую матрицу, добираетесь до жил. Заделка (она же оконцевание) — герметизация свободного конца, чтобы туда не попала влага и не случилось короткого. Делается концевой муфтой. А муфтирование — это уже соединение: соединительной муфтой греющий кабель стыкуется с силовым проводом либо два отрезка греющего между собой.

Когда всё это нужно? Практически всегда, если кабель саморегулирующийся. Его особенность в том, что он режется по месту — сколько нужно на конкретный водосток или участок трубы, столько и отрезали. Отсюда и полевая разделка: длину подгоняете вы, а концы приходится заделывать руками на объекте.

С резистивным иначе. Там секция фиксированной длины, произвольно резать её нельзя — об этом ниже отдельно. Но раз вы читаете инструкцию по разделке, речь почти наверняка про саморегулирующийся греющий кабель — с ним и работаем.

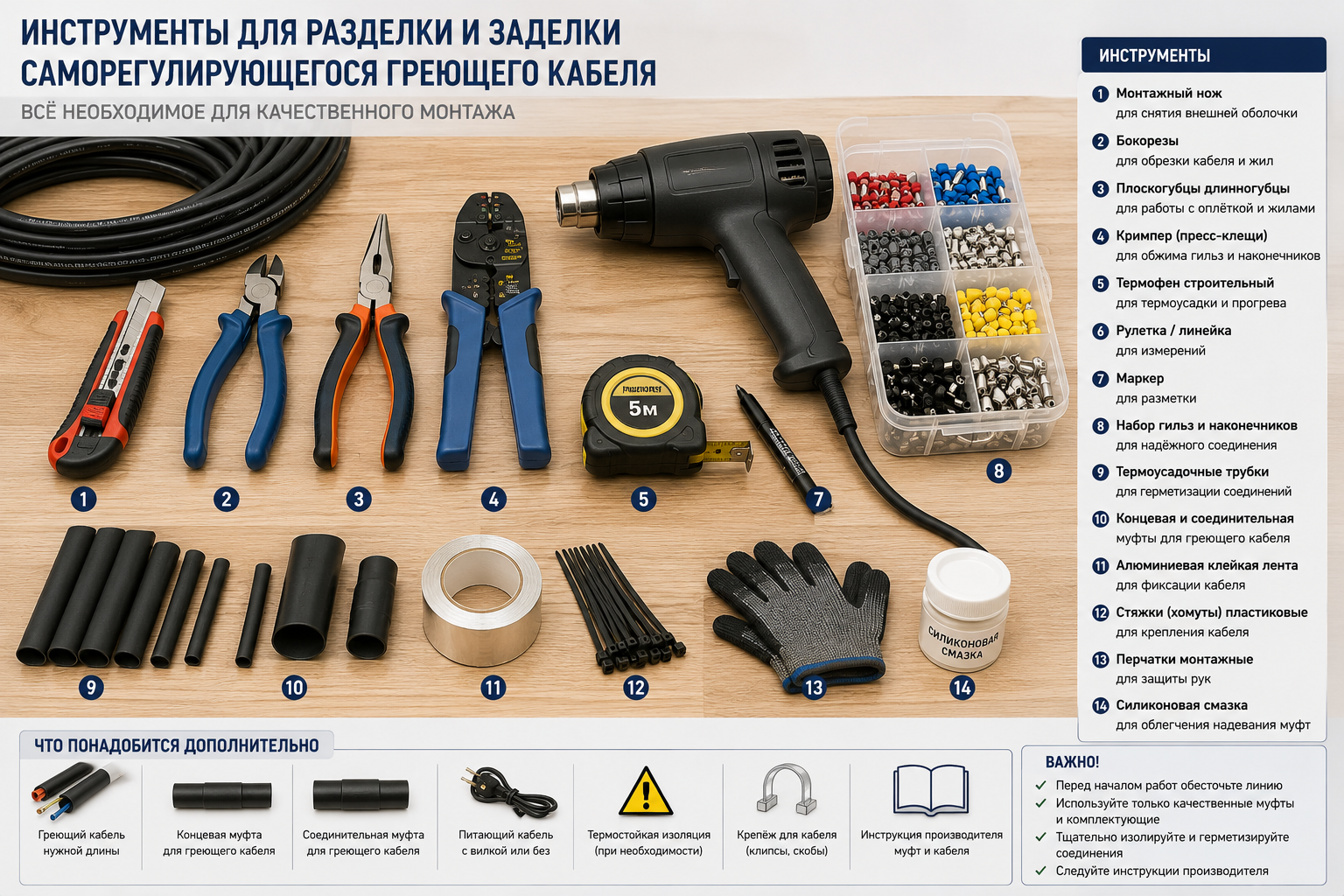

Инструменты и материалы

Набор простой, специнструмент почти не нужен. Что должно лежать на столе:

• линейка или рулетка — длины при разделке считаются в миллиметрах, на глаз не выйдет;
• монтажный нож — снимать оболочку;
• кусачки или бокорезы — резать оплётку и подрезать матрицу «ступенькой»;
• плоскогубцы — обжимать горячую термоусадку на концевой муфте;
• ручной кримпер (обжимник) — на нём держится вся механика соединения гильз;
• строительный термофен (термопистолет) — усаживать трубки.

Из расходников — сам комплект: медные соединительные гильзы, гильза/трубка под заземление экрана и набор термоусадочных трубок разного диаметра. Собирать это по отдельности можно, но морока: проще взять готовые комплекты для заделки и муфты под свой тип кабеля — там всё уже подобрано по диаметрам и длинам.

Отдельно про фен. Обычный бытовой не подойдёт — ему не хватает температуры, а внешние трубки садятся при 250 °C. Дешёвый фен вы либо не догреете (трубка не сядет плотно, под неё зайдёт вода), либо будете держать так долго, что подпалите оболочку. Берите строительный.

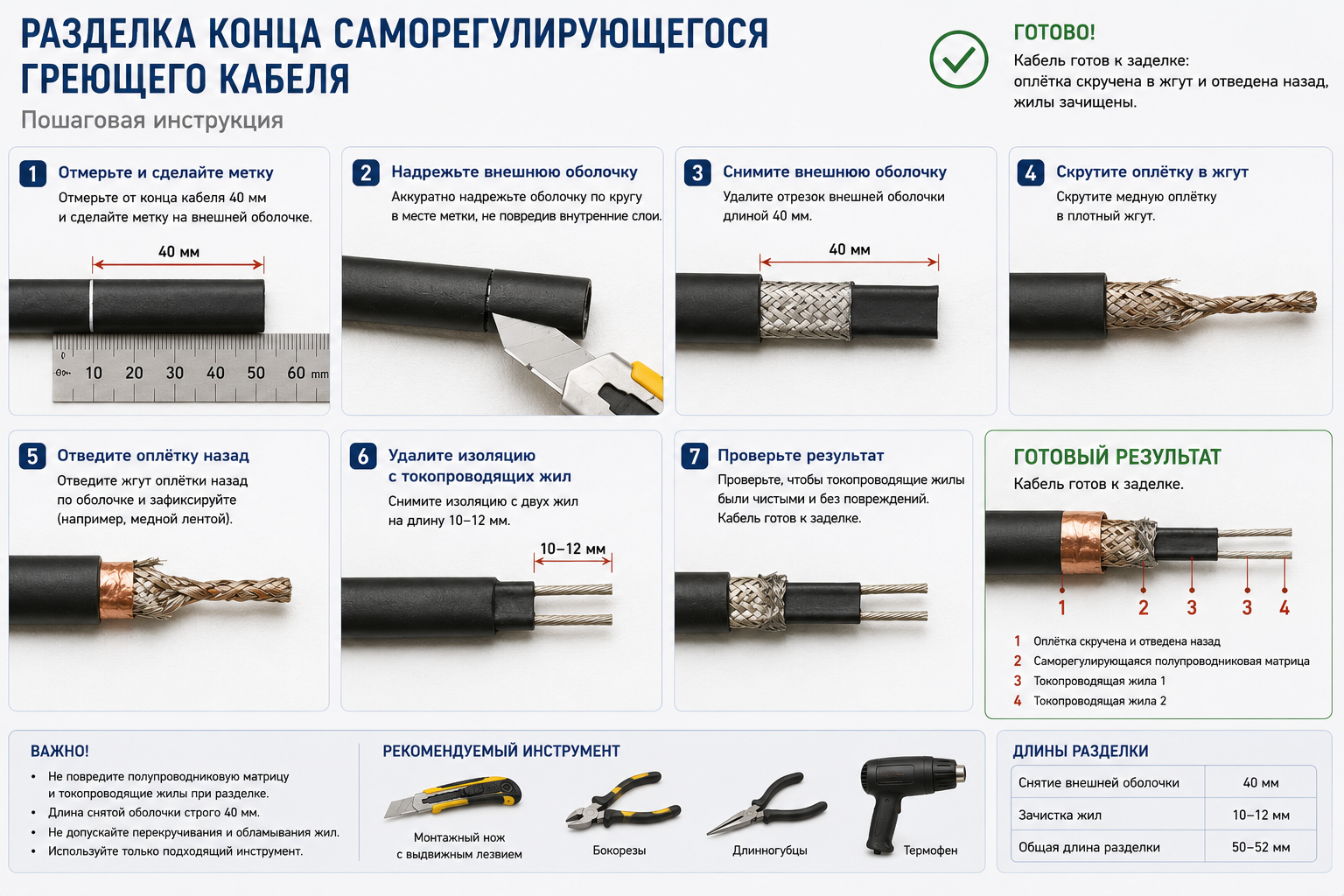

Разделка саморегулирующегося греющего кабеля: пошагово

Это база. Ту же последовательность вы повторите и перед концевой, и перед соединительной муфтой — меняются только длины. Работаем так:

1. Снимите ~40 мм внешней оболочки. Ножом по кругу, не продавливая до жил. Задача — обнажить экранирующую оплётку под оболочкой, не порезав её.
2. Расплетите оплётку и отведите в жгут. Пальцами или кончиком ножа поддеваете плетение, распускаете и скручиваете все проволочки в один плотный жгут, отводите в сторону. Этот жгут потом пойдёт на заземление — не обрывайте его.

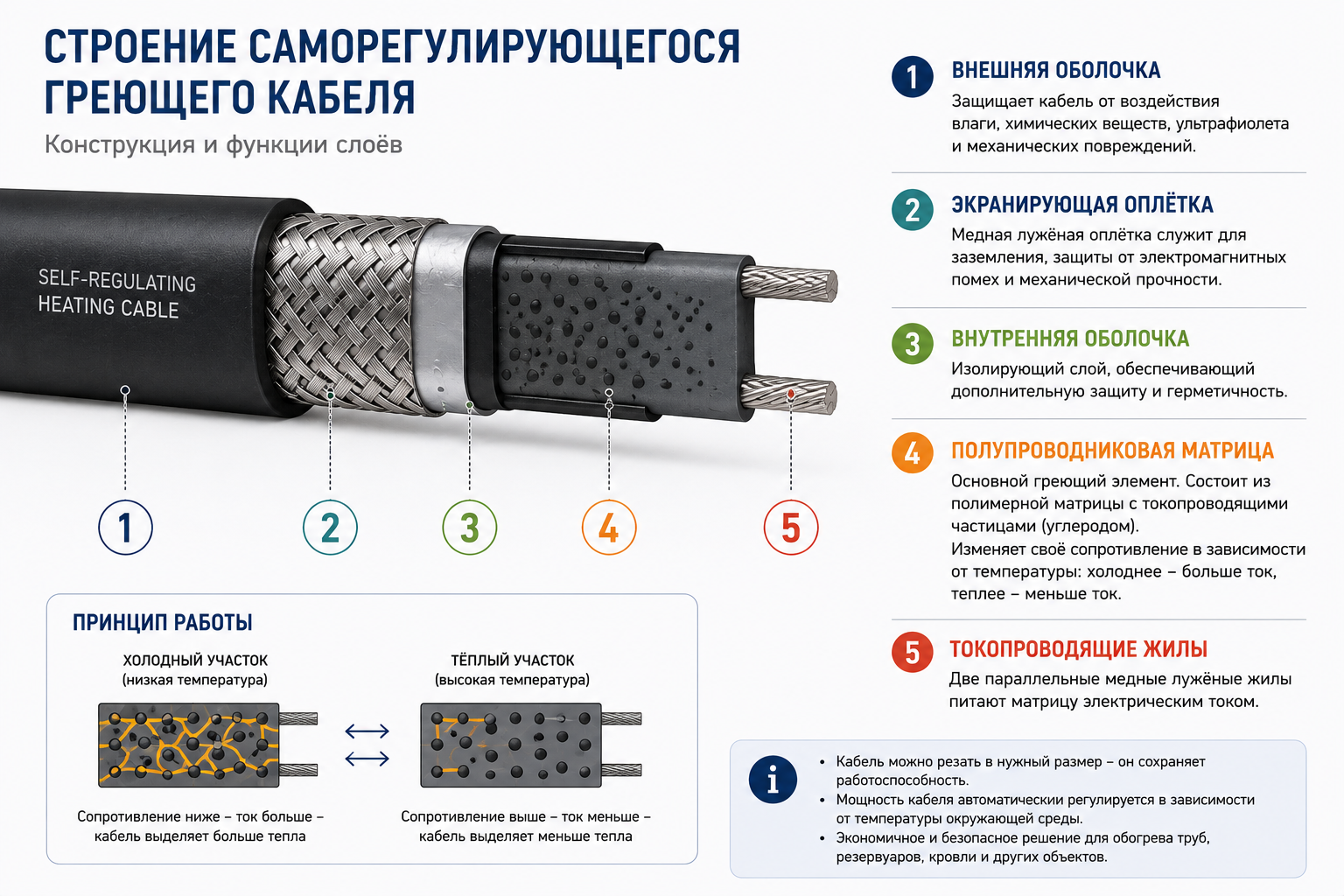

3. Удалите полупроводниковую матрицу. Под оплёткой — чёрная греющая матрица, в которую утоплены две жилы. Её нужно снять с жил на нужную длину: аккуратно надрезать и стянуть, оголив медные проводники. Матрица — это и есть нагреватель, поэтому на голых жилах она тока уже не даст, и это нормально.
4. Зачистите токопроводящие жилы не более чем на 5 мм. Вот здесь строго. Больше 5 мм оголять нельзя: длинный незащищённый участок жилы — это и риск замыкания между проводниками, и слабое место под гильзой. Меньше — гильза не сядет как надо. Ориентир — 5 мм, не больше.

Почему матрицу снимают полностью на участке разделки, а жилу оголяют так скупо? Потому что соединение и герметизация должны прийтись на чистую медь и на изоляцию жилы, а не на греющий слой. Оставите матрицу под гильзой — получите нестабильный контакт и локальный перегрев в этой точке.

Точные длины «холодного» вывода и минимально допустимый отрезок кабеля зависят от комплекта.

Разделка резистивного кабеля: чем отличается

С резистивным кабелем главное правило — не хвататься за нож с той же логикой, что и у саморегулирующегося. Конструкция другая, и подход другой.

Резистивный греет за счёт сопротивления жилы фиксированной длины. Это цельная секция, рассчитанная на конкретную мощность. Отрежете кусок — измените сопротивление всей цепи, и секция либо перегорит, либо начнёт греть неравномерно с локальным перегревом. Поэтому концевая заделка у резистивного, как правило, сделана на заводе, а если и монтируется на месте, то строго по проектной длине, без «подгоню по факту».

Сравним коротко:

Читать таблицу так: если у вас в руках бухта, которую можно кроить, — это саморег, и вся полевая разделка ниже про него. Если это готовая секция с холодными концами и муфтами — резистивный, и резать её нельзя. Подобрать нужный тип можно в каталоге резистивного греющего кабеля.

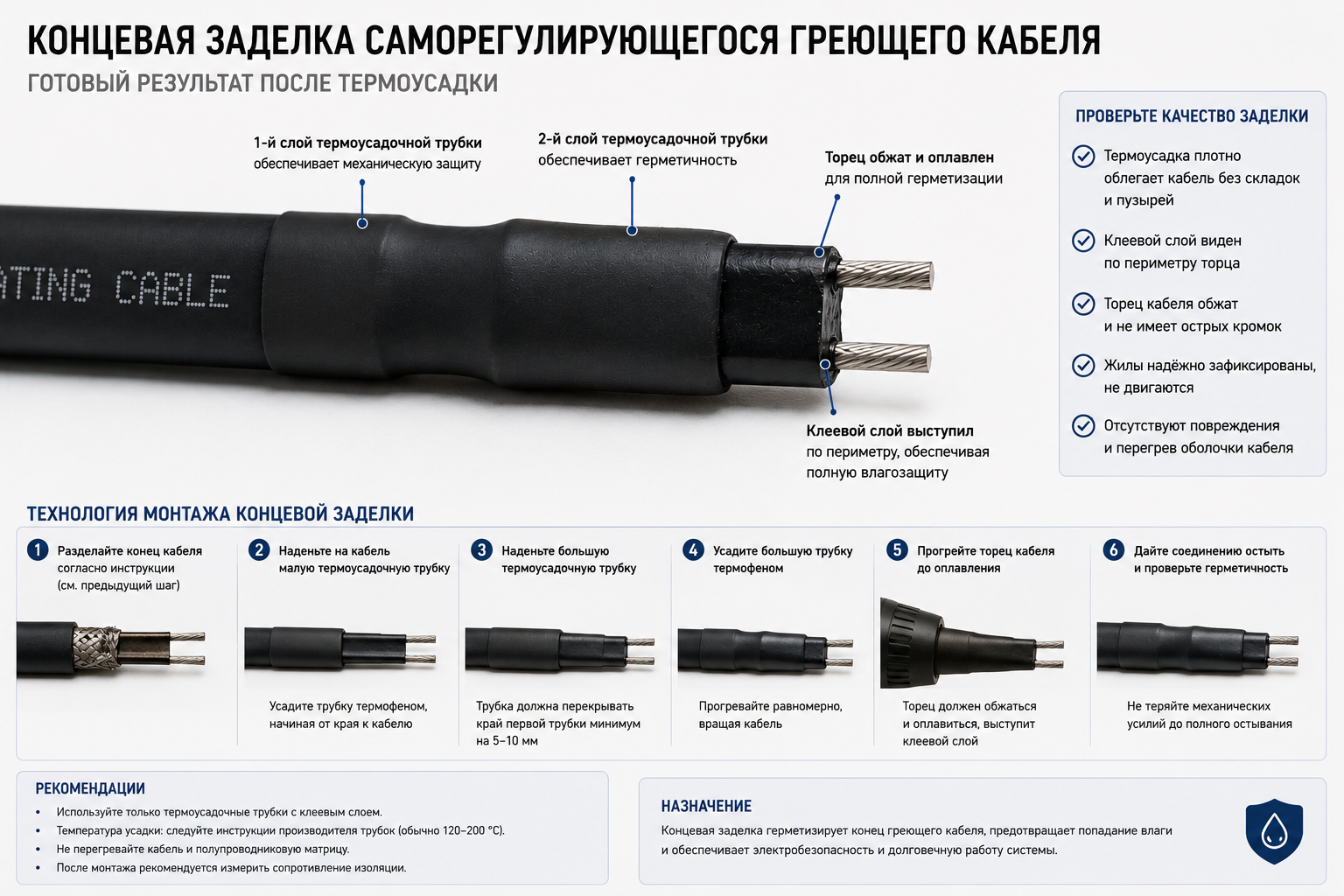

Концевая муфта: заделка конца греющего кабеля

Концевая муфта закрывает срез кабеля от влаги и короткого замыкания. Тот конец, что «висит в воздухе» на дальней точке трассы, — его и герметизируем. Работает клеевая термоусадка: при нагреве трубка садится, а клеевой слой внутри плавится и запечатывает торец наглухо.

Порядок:

1. Снимите ~20 мм внешней оболочки. Здесь короче, чем при полной разделке под соединение.
2. Расплетите оплётку, но оставьте ~5 мм. На концевой заделке экран не нужен целиком — короткий остаток аккуратно распускаем и убираем, чтобы под муфтой не было торчащих проволочек.
3. Срежьте конец греющей ленты «ступенькой». Бокорезами подрезаете так, чтобы жилы и матрица заканчивались уступом, а не ровным срезом в одной плоскости — так термоусадка ляжет плотнее и не образует пустот.
4. Наденьте первый слой термоусадки (DSG 12/3, ~40 мм) и усадите его. Феном равномерно, от центра к краю. Пока трубка горячая — обожмите её плоскогубцами по торцу, чтобы клей запечатал конец.
5. Наденьте второй слой (DSG 12/3, ~60 мм) и усадите поверх первого. Второй слой длиннее и перекрывает первый — двойная герметизация.

У части комплектов концевая делается одной трубкой на ~30 мм с усадкой и обжимом плоскогубцами — смотрите, что в вашем наборе. Логика одна: клеевой слой должен полностью залить торец.

Типичная ошибка новичков — недогреть. Трубка визуально села, а клей внутри не потёк. Снаружи красиво, а через сезон под муфту зайдёт вода и по весне вы поймаете утечку. Грейте до тех пор, пока из-под края не выступит капля клея — это признак, что торец запечатан.

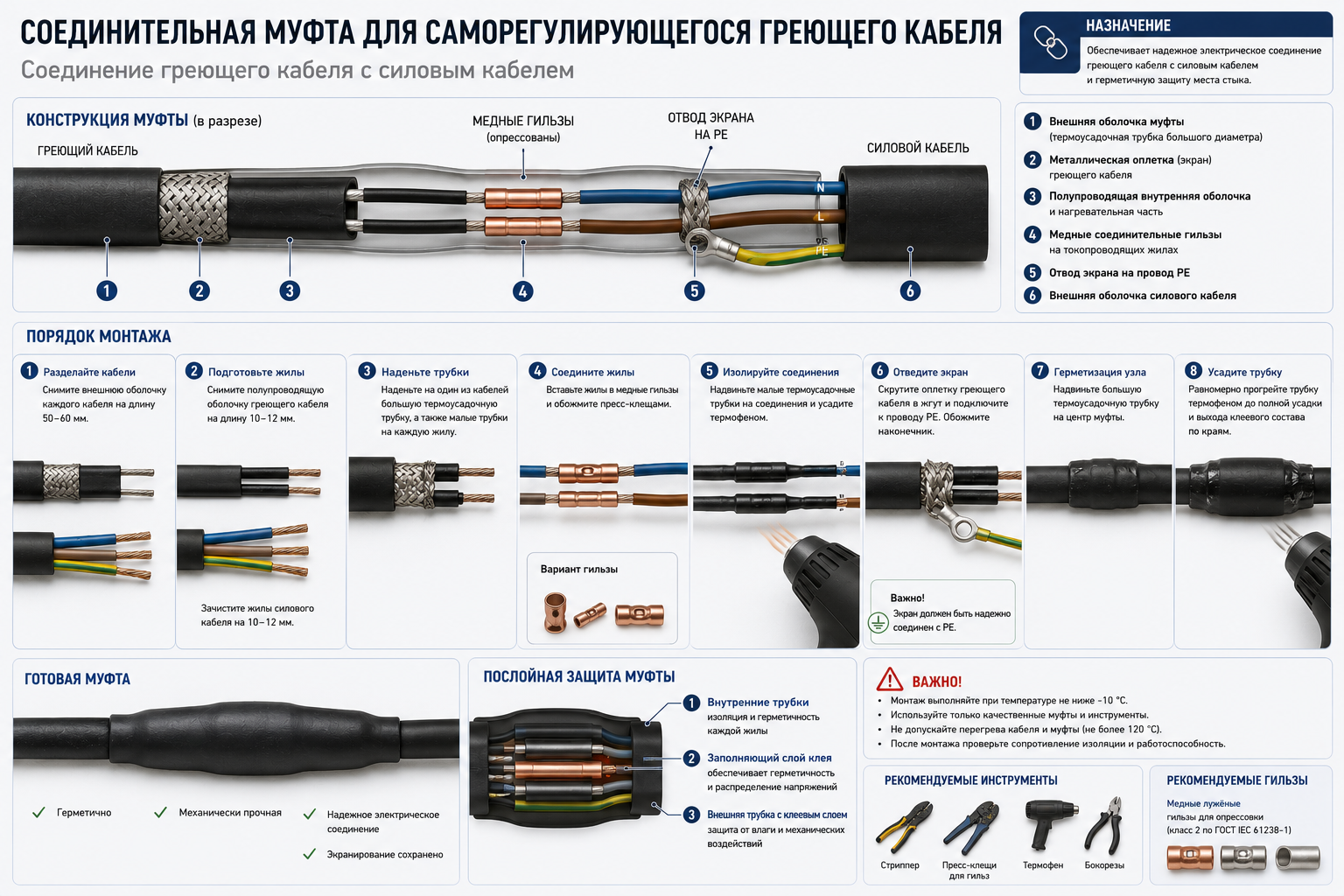

Соединительная (силовая) муфта: как соединить греющий кабель с силовым проводом

Здесь греющий кабель стыкуется с питающим (силовым) проводом — это и есть подключение к сети. Или так же соединяются два отрезка греющего между собой. Механика одна: жилы обжимаются в медных гильзах, а всё соединение изолируется и герметизируется послойной термоусадкой.

Главное, что ломает половину сборок: термоусадочные трубки надо надеть заранее. Как только вы обжали гильзы, натянуть трубку через толстое соединение уже не получится — придётся всё срезать и переделывать. Поэтому сначала на кабель нанизываются все трубки в правильном порядке, и только потом обжим.

Порядок:

1. Разделайте греющий кабель, как описано выше: оболочка → оплётка в жгут → удаление матрицы → зачистка жил ≤5 мм.
2. Наденьте на кабель все термоусадочные трубки заранее, в нужной последовательности (внутренние на жилы, промежуточную и внешнюю — дальше по кабелю).
3. Вставьте жилы греющего и силового кабеля в медные гильзы и обожмите кримпером. Обжим должен быть плотным по всей длине гильзы — недожатая гильза греется и подгорает.
4. Усадите внутренние трубки на жилы (DSG 6/2).
5. Усадите промежуточный слой (DSG 12/3).
6. Соедините экран греющего кабеля (тот самый жгут) с жилой заземления силового кабеля.
7. Усадите внешнюю трубку (DSG 16/4) поверх всего.

Диаметры и длины трубок зависят от комплекта. Ориентиры по двум распространённым системам:

Почему разброс температур. Внутренние трубки садятся около 200 °C, а внешние клеевые CFM — при 250 °C. Если греть всё «одинаково», внешнюю не досадите, а внутренние успеете перекалить. Держите в голове, какой слой греете.

Подробнее про схему подключения к силовому проводу с распиновкой фаз мы разберём отдельно — как подключить греющий кабель к силовому проводу.

Заземление экранирующей оплётки и защита линии

Тот жгут из оплётки, который вы отвели в сторону при разделке, — не мусор. Это защитный экран, и он обязан быть заземлён. Скручиваете его плотно и соединяете с жилой заземления (PE) силового кабеля через медную гильзу или трубку (например, М 5×0,5×5), обжимаете ручным кримпером и изолируете термоусадкой CFM 19/6 длиной ~140 мм, усадка 250 °C.

Здесь есть норма ПУЭ, которую нарушают постоянно. Экран греющего кабеля нельзя использовать как самостоятельный заземлитель или заземляющий проводник. Его роль — быть подключённым к контуру защитного заземления PE, а не заменять его. Разница принципиальная: экран отводит ток пробоя на защитную землю, а не служит собственным контуром.

По защите линии: греющий кабель питается через автоматический выключатель класса C (номинал 6 / 10 / 16 А — по мощности линии) и УЗО с током отсечки 30 мА. УЗО тут не для удобства, а для безопасности: кабель работает во влажной среде — на кровле, в водостоках, на трубах, — и при повреждении изоляции именно 30 мА отключат линию до того, как ток пойдёт через человека.

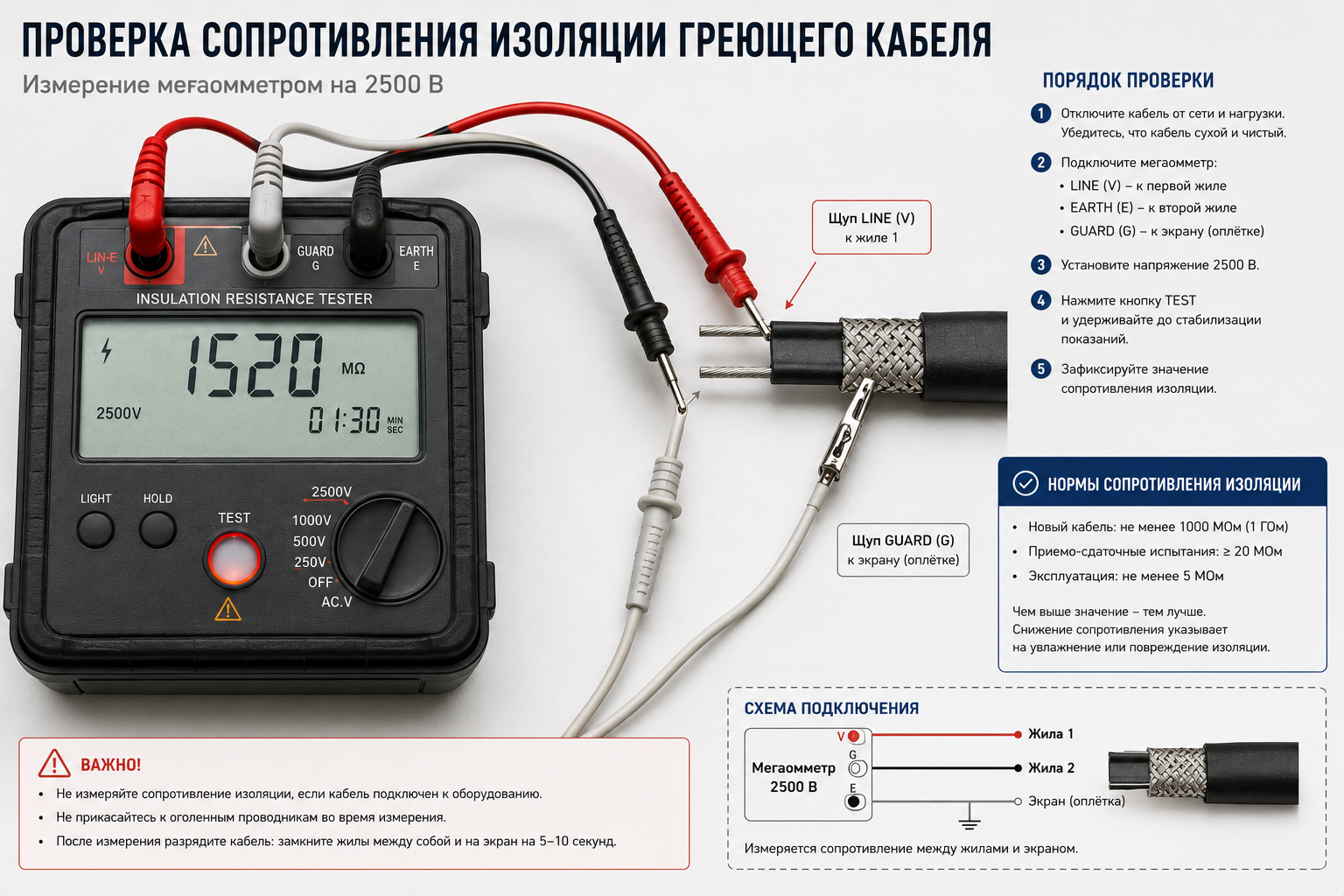

Проверка изоляции мегаомметром после заделки

Собрали муфты — не спешите подавать питание. Сначала мегаомметр. Это единственный способ убедиться, что под термоусадку не зашла влага и жилы нигде не замкнуло.

Меряете в двух режимах:

• между токопроводящими жилами;
• между жилой и экраном (оплёткой).

Параметры измерения: напряжение 2500 В, выдержка 1 минута. Минимальная норма для сетей до 1000 В — не менее 0,5 МОм (ПУЭ, 7-е изд., табл. 1.8.34). Если прибор показывает меньше — где-то пробой или влага, соединение вскрывают и переделывают. Полмегаома — это нижний порог, на хорошей заделке цифры обычно заметно выше.

Проверку делают обязательно при вводе в эксплуатацию, а дальше периодически — от одного раза в полгода до одного раза в три года, в зависимости от категории помещения и условий. На мой взгляд, для наружного обогрева кровли и труб разумно мерить перед каждым сезоном: перепады температуры и вода за год делают своё. Как правильно снимать показания и что делать с низким результатом — в отдельном материале, как проверить греющий кабель.

Типичные ошибки монтажа

За годы монтажа набор граблей повторяется из объекта в объект. Самые частые:

• Недогрев термоусадки. Трубка села, а клей не потёк — торец не запечатан, влага заходит через сезон. Грейте до выступившей капли клея.
• Перегрев феном. Обратная крайность: пережгли оболочку кабеля рядом с муфтой, повредили изоляцию. Особенно легко бытовым феном, который держат слишком долго.
• Недожатая гильза. Обжали слабо или не по всей длине — контакт греется, подгорает, со временем обрыв. Кримпер, а не плоскогубцы.
• Влага под муфтой. Собирали в дождь или на мокром кабеле — вода осталась внутри навсегда. Соединения делают только на сухом.
• Экран как заземлитель. Оплётку кинули «на землю» вместо подключения к PE — нарушение ПУЭ и опасность.
• Резка резистивного кабеля по месту. Секция перегорает или перегревается. Резать можно только саморегулирующийся.

Частые вопросы (FAQ)

Можно ли резать саморегулирующийся греющий кабель по месту? Да, режется на любую длину — в этом его смысл. Но каждый отрезанный конец надо заделать: свободный — концевой муфтой, питающий — соединительной.

Чем заделать конец греющего кабеля без комплекта? Только термоусадкой с клеевым слоем. Обычная изолента, «синяя» термоусадка без клея или герметик тут не работают: они не дают герметичности, и через сезон под них зайдёт влага — короткое замыкание.

Нужно ли заземлять греющий кабель? Да. Экранирующую оплётку подключают к защитному заземлению (PE) силового кабеля. При этом сам экран нельзя использовать как заземлитель — это запрещено ПУЭ.

Какая норма сопротивления изоляции греющего кабеля? Не менее 0,5 МОм. Меряют мегаомметром на 2500 В в течение 1 минуты — между жилами и между жилой и экраном.

Можно ли соединить два отрезка греющего кабеля? Да, соединительной муфтой: жилы обжимают в медных гильзах и изолируют послойной термоусадкой. Экраны обоих отрезков объединяют и выводят на PE.

Каким автоматом и УЗО защищать линию? Автоматом класса C по мощности линии (6 / 10 / 16 А) в связке с УЗО на 30 мА.

Что в итоге

Пять вещей, которые определяют, простоит муфта год или десять:

• зачистка жил строго до 5 мм — не больше и не меньше;
• термоусадка надета заранее, до обжима гильз;
• клей на концевой муфте реально потёк — грели до капли;
• экран подключён к PE, а не брошен «на землю»;
• перед подачей питания измерили изоляцию мегаомметром, увидели не меньше 0,5 МОм.

И совет, которого не было выше: подпишите каждую муфту датой монтажа прямо на объекте — маркером по внешней трубке. Через пару лет при ревизии вы сразу увидите, какое соединение старше и что стоит перемерить в первую очередь.

Если разводка сложная или объём большой — не мучайтесь с полем сами. Сделаем проект и монтаж под ключ: обогрев кровли под ключ и обогрев трубопроводов под ключ. А комплекты и расходники — в каталоге комплектующих.
