Монтаж и укладка греющего кабеля на кровлю и в водостоки: пошаговая инструкция

Коротко. Греющий кабель монтируют по всему пути талой воды: по краю кровли (капельник, карниз), в ендовах, у воронок, затем в желобах и по всей длине водосточных труб — до земли. На кровле и в желобах кабель крепят монтажной лентой и специальными держателями, в трубе — на тросе. Концы кабеля герметизируют концевой и соединительной муфтами, «холодный» конец заводят в щит управления с терморегулятором и датчиками. Ниже — весь процесс по шагам, с нормами мощности, схемами и типичными ошибками.

Материал подготовлен инженерами GEES на основе выполненных объектов. Если нужен монтаж «под ключ» — смотрите услугу «Обогрев кровли и водостоков».

Зачем обогревать кровлю и водостоки

Система антиобледенения (её ещё называют «кабельный обогрев кровли») решает одну задачу — не давать талой воде замерзать на кровле и в водоотводе. Днём снег на крыше подтаивает, вода стекает к холодному краю и в водостоки, где ночью замерзает. Результат — сосульки, наледь, «ледяные пробки» в трубах, оторванные желоба и протечки под кровлю.

Греющий кабель поддерживает температуру в зоне таяния положительной, вода свободно уходит в ливнёвку, а не превращается в лёд. Подробнее о принципе и составе системы — в статье «Электрообогрев кровли: что это и зачем он нужен».

Важно: обогрев проектируют не для растапливания всего снега на крыше, а для отвода воды по «маршруту стока». Пытаться расплавить весь сугроб — бессмысленно и дорого.

Из чего состоит система обогрева

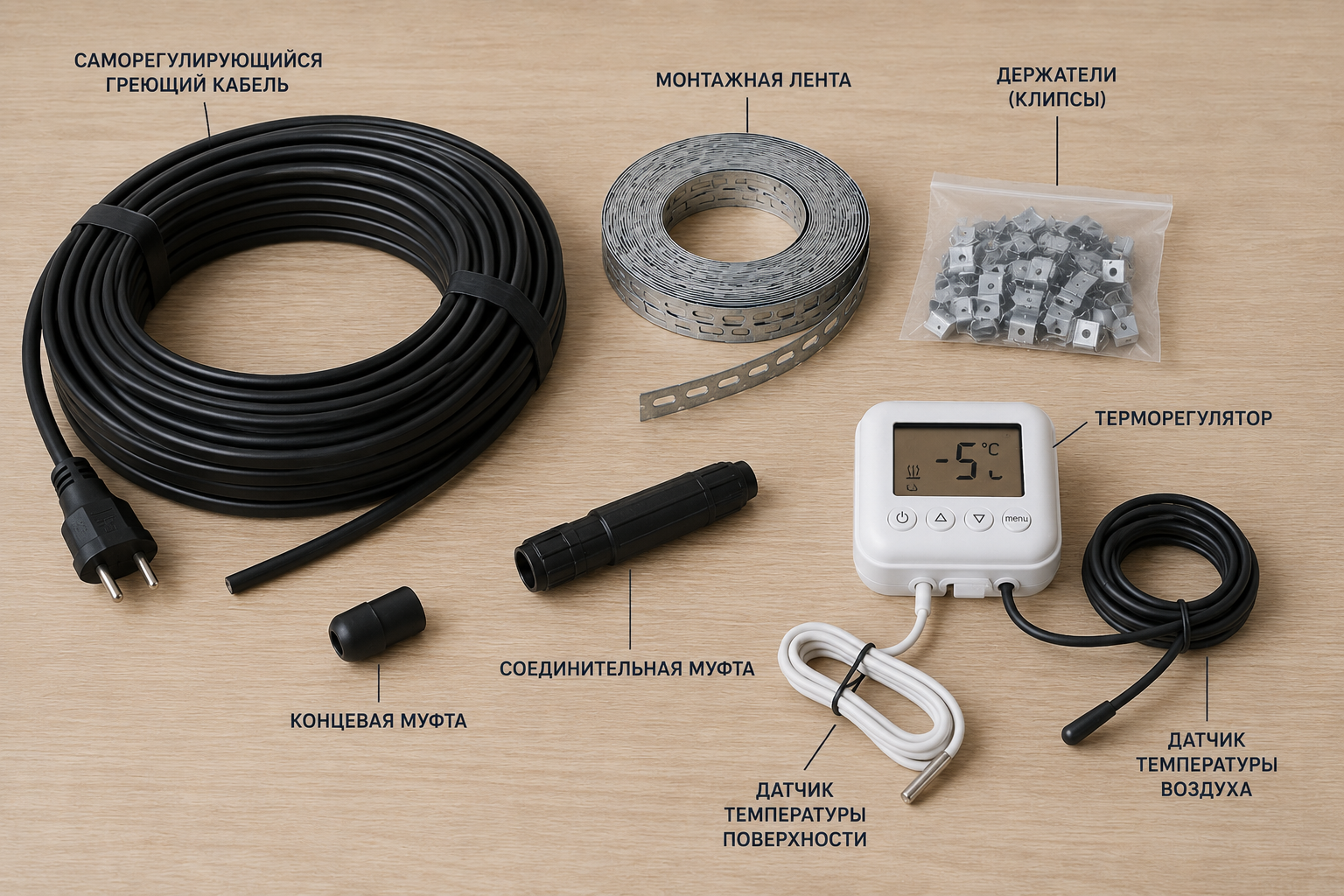

Прежде чем монтировать, соберите комплект. Он всегда состоит из четырёх частей.

Если не хотите подбирать всё по отдельности, для типовых объектов есть готовые комплекты обогрева кровли и водостоков — кабель уже отмерян и укомплектован муфтами.

Какой кабель выбрать. Для кровли и открытых желобов почти всегда берут саморегулирующийся кабель: он сам снижает мощность на тёплых участках и не перегорает при перехлёсте. Резистивный дешевле, но требует точного расчёта длины и не терпит пересечений. Разбор по типам — в статье «Как выбрать греющий кабель для кровли: саморегулирующийся или резистивный».

Расчёт: сколько кабеля и какой мощности

Точный расчёт лучше делать до закупки — по нему определяют длину кабеля, мощность и параметры автоматики. Полная методика с формулами и подбором автоматики — в статье «Расчёт системы электрообогрева кровли». Здесь — рабочие ориентиры.

Пример. Дом со свесом кровли 40 м, желоба 40 м (1 нитка), две водосточные трубы по 6 м (по 1 нитке). Ориентировочно: желоба 40 м + трубы 12 м + петли/запас ≈ 55–60 м саморег. кабеля 30 Вт/м. По кромке кровли (если есть наледь на карнизе) добавляют раскладку «змейкой» отдельным расчётом по площади.

Совет: закладывайте 5–10% запаса по длине на разделку, петли в трубах и огибание кронштейнов.

Пошаговый монтаж

Работы на кровле — высотные и электротехнические. Выполняйте при плюсовой температуре и сухой поверхности, с соблюдением техники безопасности. Ниже — последовательность, которой придерживаются монтажники GEES.

Шаг 1. Проверка кабеля и подготовка поверхности

Перед укладкой измерьте сопротивление изоляции мегаомметром и сопротивление жил (для резистивного) — значения должны совпадать с паспортом. Это отсекает брак и повреждения при транспортировке. Как проверять — в статье «Как проверить греющий кабель мультиметром».

Кровлю и желоба очистите от мусора, листьев, старого герметика. Убедитесь, что водосток не забит — по нему должна свободно уходить вода.

Шаг 2. Раскладка по кромке кровли, ендовам и воронкам

Начинайте с самой кровли, двигаясь сверху вниз по «маршруту воды»:

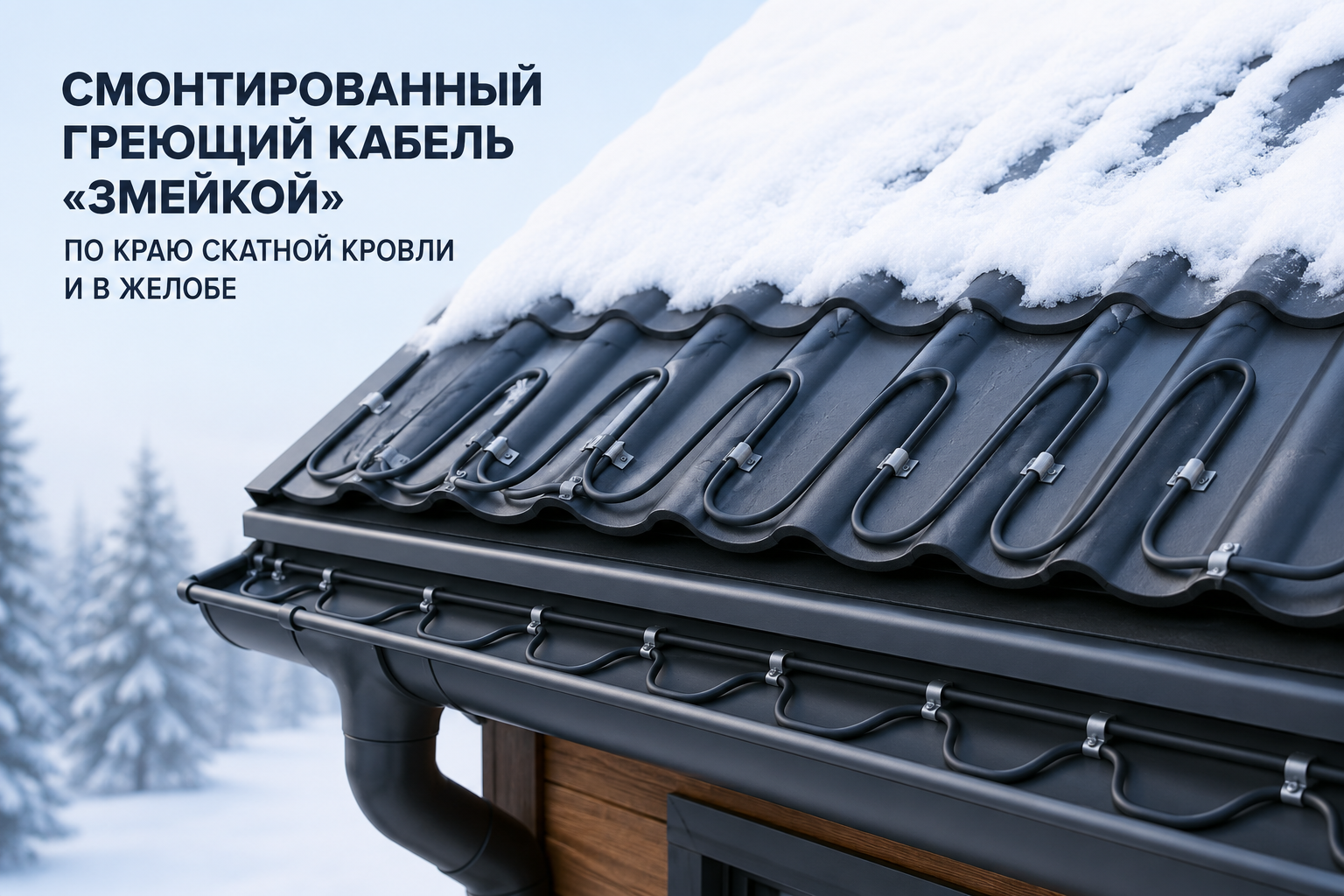

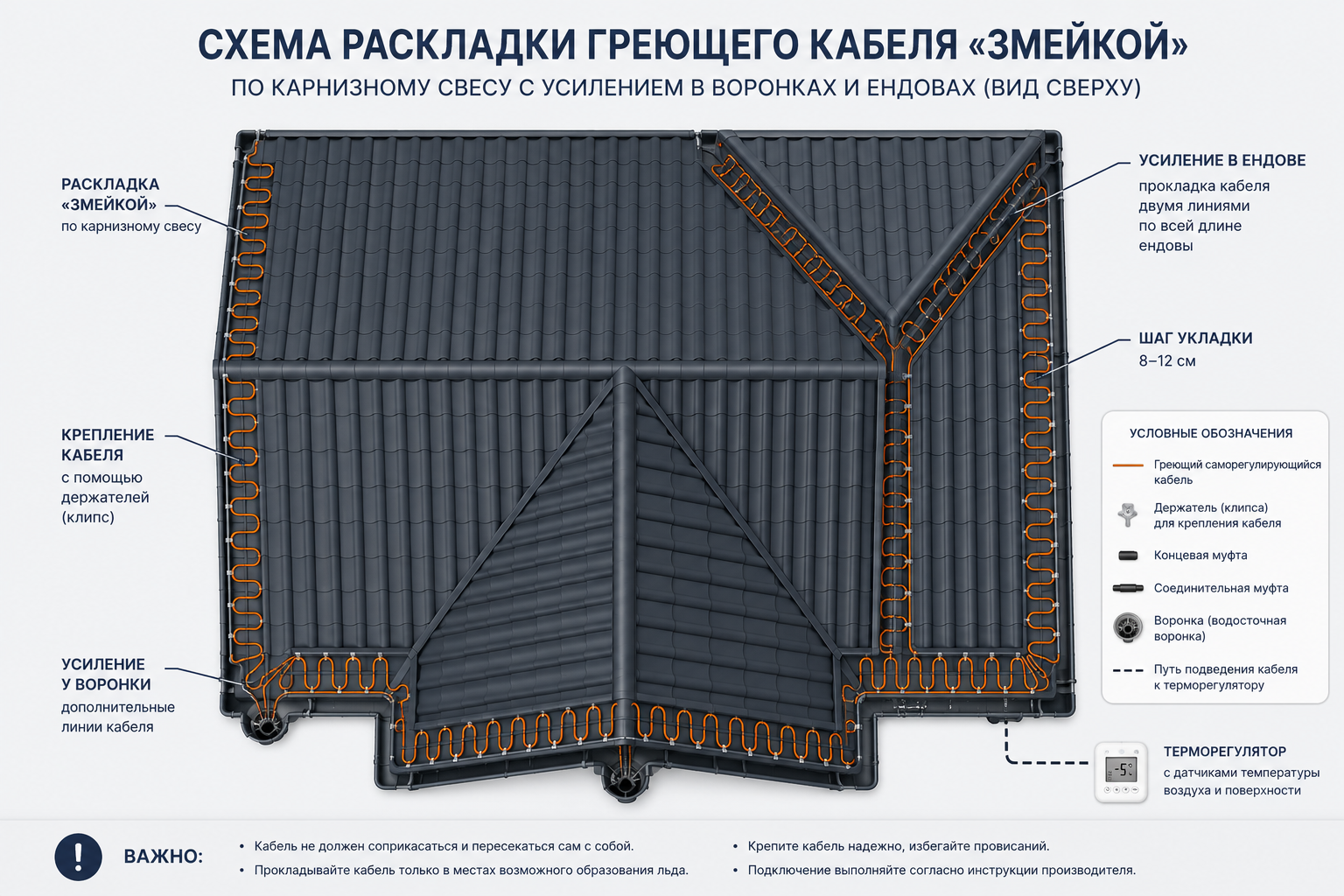

1. По краю (капельник/карниз) уложите кабель «змейкой» — так покрывается зона, где вода замерзает при стоке. Шаг и высоту волны берут из расчёта.
2. В ендовах проложите 2 нитки на 2/3 длины сверху — здесь скапливается больше всего снега.
3. У воронок и водоприёмников сделайте локальное усиление (2–3 витка), чтобы вход в водосток не «запирался» льдом.

Крепление на кровле — специальными кровельными держателями и монтажной лентой, без сверления гидроизоляции. На фальцевой и металлической кровле используют зажимы на фальц и клеевые/магнитные держатели.

Шаг 3. Укладка в желоба

В желоб кабель укладывают вдоль, по дну: 1 нитку для узких желобов, 2 нитки (петлёй) — для широких. Фиксируют специальными клипсами/крепежом в желобе с шагом 25–50 см, чтобы кабель не всплывал и не смещался потоком воды. Между нитками выдерживают зазор.

Шаг 4. Опуск в водосточные трубы

В каждую водосточную трубу кабель опускают на всю длину до земли (лёд образуется по всей высоте). Чтобы кабель не порвался под собственным весом, его подвешивают на металлическом тросе или монтажной цепочке, закреплённой сверху. В трубах длиной более 3 м делают греющую петлю (2 нитки).

Частая ошибка — обогреть желоба, но «забыть» трубы. Тогда вода замерзает именно в трубе и рвёт её. Труба обогревается обязательно, до точки, где вода уходит в грунт/ливнёвку.

Шаг 5. Разделка и муфтирование

Это самый ответственный узел — от него зависит герметичность и срок службы.

• Концевая заделка — герметизирует «дальний» конец греющей секции (термоусаживаемый колпачок для саморега или концевая муфта для резистивного).
• Соединительная (силовая) муфта — соединяет греющий кабель с «холодным» питающим проводом, который идёт к щиту.

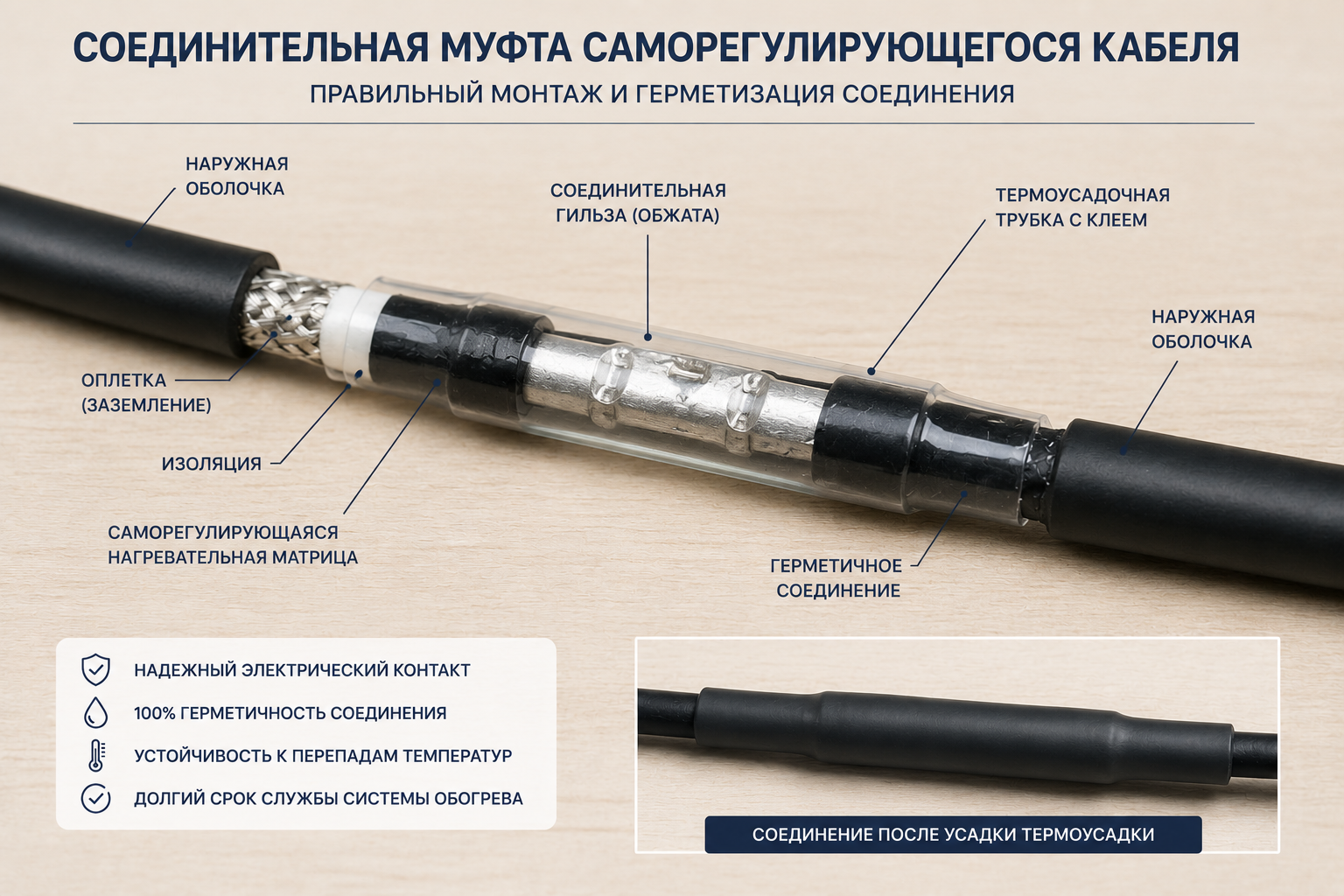

Подробная инструкция по разделке жил, установке муфт и герметизации — в отдельном материале «Разделка и заделка греющего кабеля». Все муфты и колпачки — в разделе комплектующих.

Шаг 6. Прокладка «холодного» конца и монтаж коробки

«Холодный» (питающий) провод прокладывают от муфты до распределительной коробки и далее к щиту в гофре/кабель-канале, защищая от УФ и механики. Соединения выполняют в герметичной коробке (IP65 и выше).

Шаг 7. Подключение к щиту управления

Греющие секции подключают к щиту управления обогревом через обязательное УЗО 30 мА и автоматический выключатель. Управляет системой терморегулятор или метеостанция:

• датчик температуры — включает обогрев в диапазоне таяния (обычно от −8…−10 °C до +3…+5 °C);
• датчик осадков/влажности — включает нагрев только когда действительно есть вода/снег, экономя электроэнергию.

Как выбрать автоматику — в статье «Как выбрать терморегулятор для обогрева и антиобледенения».

Шаг 8. Пусконаладка

После монтажа снова измерьте сопротивление изоляции, проверьте срабатывание УЗО, подайте питание и убедитесь, что секции греются равномерно. Зафиксируйте уставки терморегулятора. На этом система готова к сезону.

Типичные ошибки при монтаже

• Не обогрели водосточные трубы — вода замерзает в трубе, лёд рвёт её. Обогревать нужно весь маршрут стока до земли.
• Перехлёст резистивного кабеля — локальный перегрев и выход из строя. Резистивный нельзя пересекать сам с собой; для сложной геометрии берите саморег.
• Крепёж, повреждающий гидроизоляцию — сверление кровли под держатели даёт течь. Используйте специальные кровельные крепления.
• Кабель в трубе без троса — обрывается под собственным весом. Всегда подвешивайте.
• Нет датчика осадков — система работает «по температуре» вхолостую и мотает электричество. Метеодатчик окупается за сезон.
• Экономия на муфтах — «скрутка вместо муфты» = вода в изоляции и КЗ. Только штатные муфты.

Обслуживание и подготовка к зиме

Раз в сезон (осенью) очистите желоба и водостоки от листьев, проверьте крепления и целостность кабеля, измерьте сопротивление изоляции, проверьте УЗО и уставки. Подробный чек-лист — в статье «Эксплуатация, обслуживание и безопасность системы электрообогрева кровли».

Когда стоит доверить монтаж профессионалам

Самостоятельный монтаж оправдан на простой скатной кровле частного дома. Но на сложной геометрии, большой высоте, фальцевой кровле и на коммерческих объектах ошибки дороги: течи, обрывы, ложные срабатывания. GEES проектирует и монтирует системы обогрева кровли и водостоков «под ключ» — с расчётом, подбором оборудования и гарантией. Смотрите услугу «Обогрев кровли» и наши выполненные проекты.

Частые вопросы (FAQ)

На какую длину опускать кабель в водосточную трубу? На всю высоту трубы — до точки выхода воды в грунт или ливнёвку. Лёд образуется по всей длине трубы, поэтому частичный обогрев не спасает.

Сколько кабеля нужно на желоб? Ориентировочно 30–40 Вт на погонный метр. Для узких желобов — 1 нитка, для широких (шире ~13 см) — 2 нитки.

Можно ли крепить кабель на мягкую (битумную) кровлю? Да, но без сверления и нагрева поверхности при монтаже. Используют клеевые кровельные держатели и монтажную ленту; работать нужно при плюсовой температуре.

Нужно ли УЗО для обогрева кровли? Обязательно. Система наружная и влажная — питание подключают через УЗО 30 мА и автоматический выключатель в щите управления.

Саморегулирующийся или резистивный кабель для кровли? Для кровли и желобов практичнее саморегулирующийся: не боится перехлёста и экономит энергию. Резистивный берут при ограниченном бюджете и точном расчёте длины.

Как проверить кабель перед монтажом? Измерить сопротивление изоляции мегаомметром и сравнить с паспортом; для резистивного — ещё и сопротивление жил. Отклонения означают повреждение — такой кабель не монтируют.
