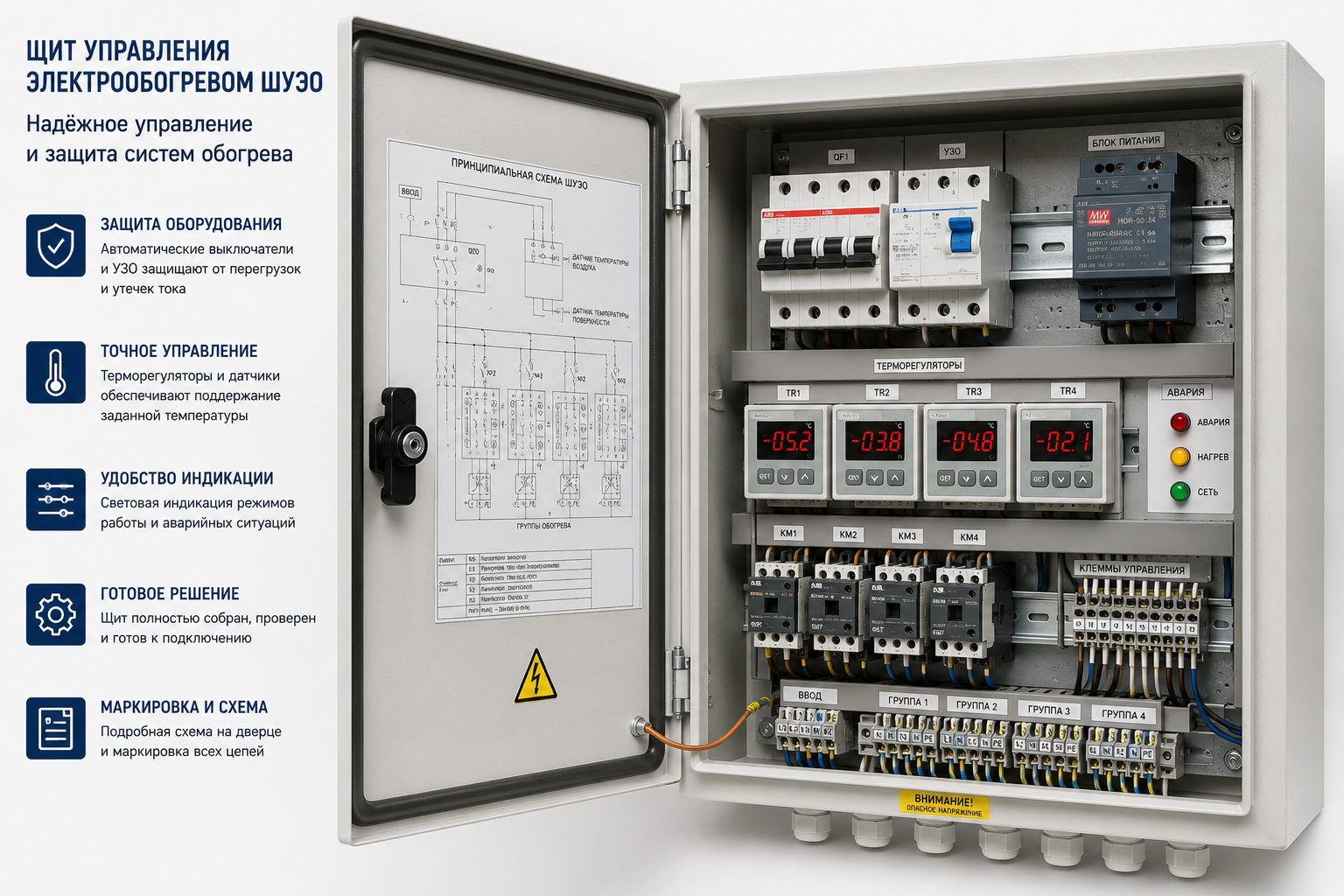

Щит управления электрообогревом (ШУЭО): что это, состав и как выбрать

Щит управления электрообогревом (ШУЭО) — это электротехнический шкаф, который подаёт питание на греющий кабель, защищает линии от короткого замыкания, перегрузки и утечки тока и управляет обогревом по температуре (а для кровли — ещё и по осадкам). Проще говоря, это и «мозг», и «предохранитель» всей системы обогрева. Ниже — состав, нормативы и алгоритм подбора.

Заказчик почти всегда приходит с одним и тем же. Ему в трёх местах назвали разные слова — «ШУЭО», «шкаф электрообогрева», «ШУО» — и он не понимает, одно это и то же или нет, что внутри и как выбрать под свою кровлю, трубу или цех. Разберу по порядку, без маркетинга. Я эти щиты проектирую и собираю, так что говорю с позиции того, кто потом отвечает за то, что внутри.

Что такое ШУЭО и зачем он нужен

Если убрать формулировки из паспортов, задача у щита обогрева ровно три. Первая — дать линиям питание и возможность их включать-отключать, вручную или автоматически. Вторая — защитить: от короткого замыкания, от перегрузки по току, от утечки на землю. Третья — управлять: держать нужную температуру, а не жечь кабель круглосуточно.

Отсюда и начинка. Автоматы и УЗО — это защита. Контакторы и терморегулятор — это управление. Всё остальное (клеммы, индикация, реле напряжения) обслуживает эти две функции.

ШУЭО расшифровывается как «щит (или шкаф) управления электрообогревом». Единого ГОСТ-обозначения у аббревиатуры нет — каждый производитель маркирует свои изделия по-своему.

Путаница со «шкафом электрообогрева» и «распределительным щитом» — обычное дело. Распределительный щит просто раздаёт питание по потребителям. ШУЭО тоже раздаёт, но вдобавок думает: он завязан на датчики и включает нагрев только тогда, когда это нужно. Это принципиальная разница, и на неё завязан весь подбор автоматики.

Виды и маркировка: ШУЭО, ШУО, ШУОб, ШУН, ШУЭ

Здесь всё запутано ровно потому, что стандарта на буквы нет. Один и тот же по сути шкаф у разных заводов называется по-разному. Вот что обычно встречается на этикетках:

Смотреть на буквы бесполезно — они ни о чём не говорят. Значение имеет то, что заявлено в характеристиках: мощность, фазность, число линий, тип управления и степень защиты. Два щита с одинаковой маркировкой у разных производителей могут отличаться сильнее, чем ШУЭО и ШУО у одного. Поэтому, когда сравниваете предложения, сравнивайте параметры, а не аббревиатуры.

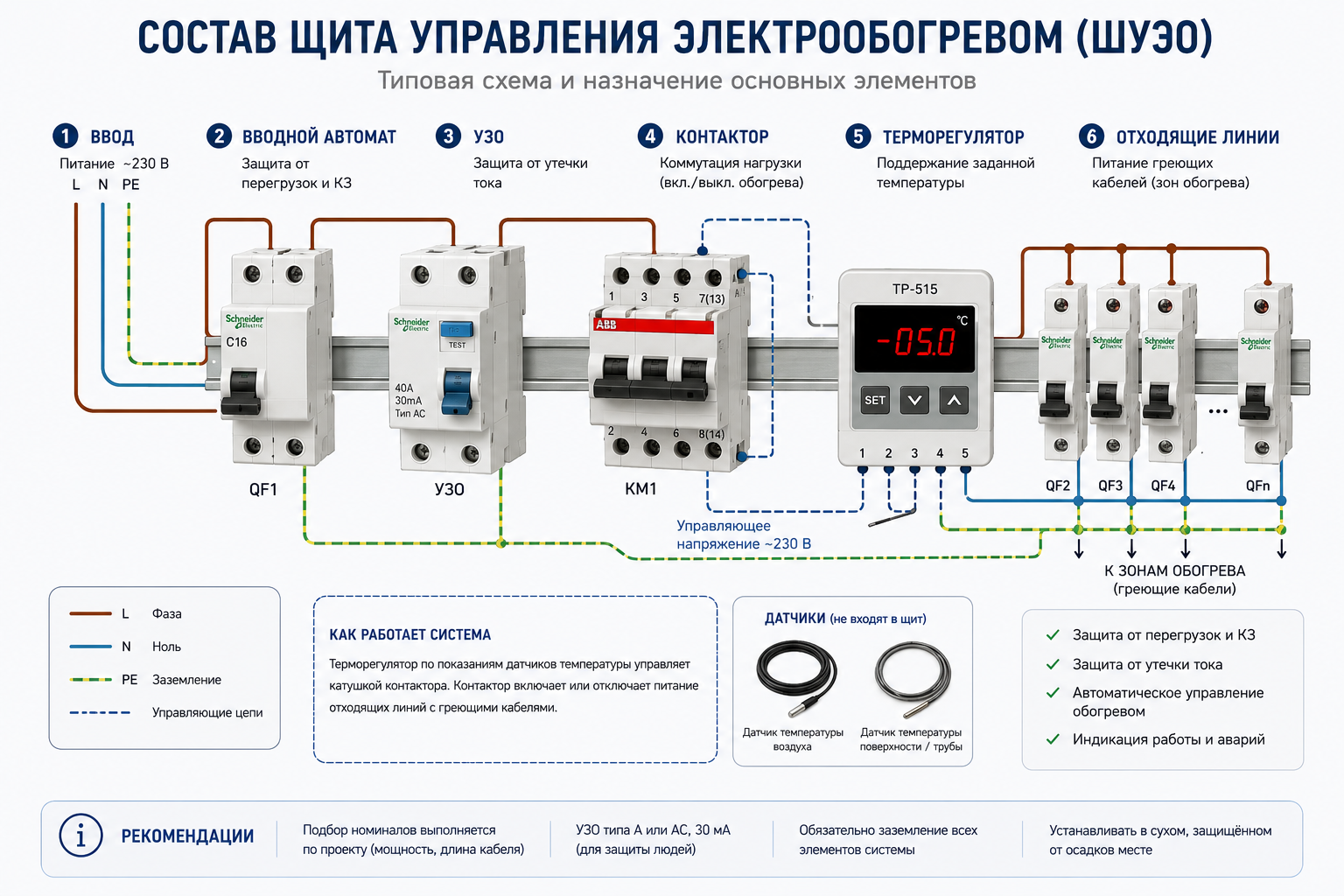

Состав щита управления электрообогревом

Это ядро темы, поэтому подробно. Ниже — типовой набор. Не в каждом щите есть всё сразу: маленький однолинейный щит на кровлю гаража и промышленный шкаф на 20 линий — разные вещи. Но логика одна.

Пройдусь по узловым позициям.

Вводной автомат — это то, чем щит цепляется к сети. Его номинал считается от суммарного тока всех линий. Мы в проектах закладываем запас по вводу, чтобы при добавлении линии не переделывать весь щит.

Отходящие линии — каждая под своим автоматом, а лучше под дифавтоматом (автомат + УЗО в одном модуле). Так при аварии на одной линии остальные продолжают греть. Для кровли, где линий бывает пять-восемь, это критично: не должно быть так, что из-за одной секции у водостока обесточивается весь фасад.

Контактор — силовая «рука» терморегулятора. Регулятор маломощный, сам большую нагрузку не потянет, поэтому он даёт сигнал, а коммутирует ток именно контактор.

Управление — сердце щита. Для простой трубы хватает терморегулятора для обогрева с одним датчиком. Для кровли нужна метеостанция: она смотрит и температуру, и наличие осадков, иначе кабель будет греть сухую крышу в мороз впустую. В качестве датчиков в наших сборках чаще всего идут датчик температуры AS-10 и датчик температуры ST22 — под конкретную схему.

Реле напряжения ставим не всегда, но там, где питание нестабильное или ввод трёхфазный, оно спасает нагрузку от перекоса фаз. Подобрать модуль можно в каталоге реле напряжения.

Требования ПУЭ и ГОСТ: что регламентирует безопасность щита

Здесь начинается та часть, где ошибка стоит дорого. Электрокабельный обогрев в ПУЭ описан отдельно и главное требование касается УЗО.

Норма простая: в установках электрокабельного обогрева применяют УЗО с номинальным дифференциальным током срабатывания не более 30 мА. До 100 мА допускается только в одном случае — когда естественный ток утечки нагревательных секций сам превышает 10 мА (у длинных линий такое бывает). А вот запретов больше, и их стоит знать наизусть.

Важно по ПУЭ. УЗО с током срабатывания выше 30 мА запрещено применять, если:

— нагревательные кабели доступны для касания (обогрев водостоков, желобов, труб);

— обогреваются жилые, общественные, сельхозздания;

— кабели без металлической оболочки (экрана);

— подключение идёт через розетку с вилкой.

Частая ошибка монтажников — поставить УЗО на 100 мА на обогрев водостока, потому что «30 мА выбивает». Это прямо запрещено: водосток человек может тронуть рукой, и 100 мА его уже не защитят. Выбивает — значит ищем утечку, а не задираем уставку.

Автоматы для нагрузок обогрева берут характеристики C — она терпит пусковые броски тока. Номинал считается по расчётному току линии с запасом на пуск. И вот тут важный нюанс про саморегулирующийся кабель: «холодный» кабель в момент включения потребляет ток заметно выше номинального, и автомат должен это пережить без ложного срабатывания. Точную кратность запаса берём из паспорта конкретного кабеля.

Сам щит как изделие — это низковольтное комплектное устройство (НКУ). На него распространяются ГОСТ IEC 61439-1 (общие требования) и ГОСТ IEC 61439-2 (устройства распределения и управления); действует редакция ГОСТ IEC 61439-1-2024. На практике это значит, что грамотно собранный щит — это не «коробка с автоматами», а изделие с проверенными зазорами, нагревом и защитой.

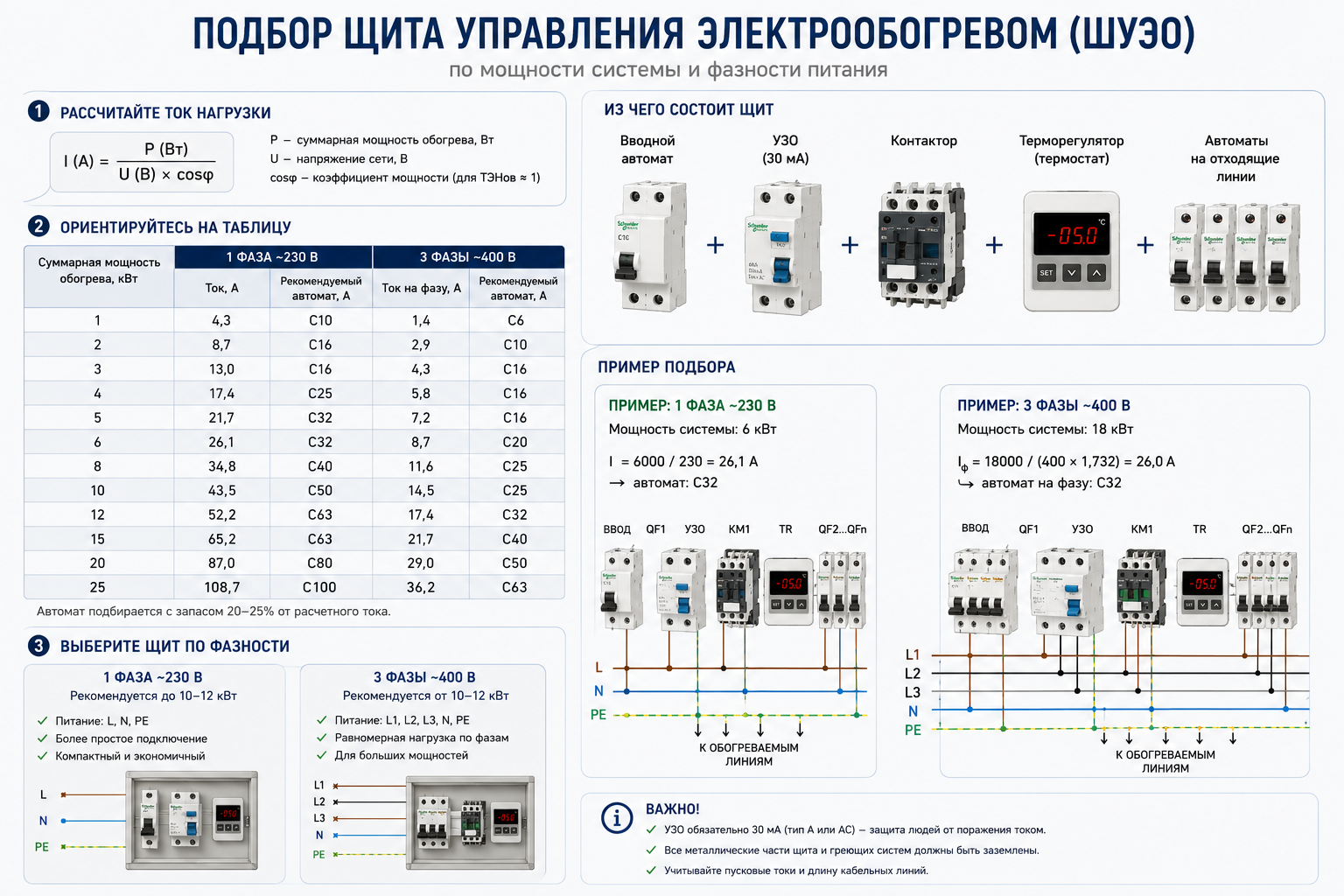

Как выбрать щит: пошаговый алгоритм подбора

Подбор идёт от нагрузки к защите, а не наоборот. Вот порядок, по которому я считаю сам.

1. Суммарная мощность системы. Складываем мощность всех греющих кабелей. Диапазон реальных объектов широкий — от ~0,2 кВт на короткую трубу до 100+ кВт на промплощадке.
2. Фазность. До определённой мощности хватает однофазного питания 220–240 В. Дальше переходим на трёхфазное 380–400 В и распределяем линии по фазам, чтобы не было перекоса.
3. Расчётный ток ввода и номинал вводного автомата. Считаем ток из мощности и напряжения, добавляем запас. Номинал берём из типового ряда: 6 / 10 / 16 / 20 / 25 / 32 / 40 А (для промышленности выше).
4. Число и защита отходящих линий. Решаем, сколько групп нужно, и на каждую ставим автомат или дифавтомат. Помним про УЗО не более 30 мА.
5. Тип управления. Труба — терморегулятор с датчиком температуры. Кровля — метеостанция с датчиком осадков. Промышленность — микроконтроллер и диспетчеризация.
6. Степень защиты IP и корпус. Под улицу — IP54 и выше, под мороз — обогреваемый корпус.
7. Реле напряжения и доп. защита. Ставим там, где сеть нестабильна или ввод трёхфазный.

Покажу на примере. Возьмём линию обогрева кровли:

• мощность линии — 3 кВт;
• питание однофазное, 230 В;
• расчётный ток ≈ 3000 Вт / 230 В = 13 А;
• вводной автомат — ближайший больший номинал из ряда с запасом:16 А;
• защита линии — дифавтомат либо автомат + УЗО 30 мА.

Логика важнее конкретных цифр: сначала мощность, потом ток, потом автомат — и обязательно с запасом на пуск. Если считать наоборот («поставлю автомат на 16, а там разберёмся»), рано или поздно он начнёт выбивать в первый морозный день, когда обогрев нужнее всего. Как считать нагрузку для кровли по шагам, я разбирал отдельно — как рассчитать мощность и подобрать автоматику для обогрева кровли.

Если объект нестандартный или линий много, проще не подбирать щит по каталогу, а заказать проектирование системы электрообогрева — тогда схема считается под ваши кабели, а не под усреднённый вариант.

IP-исполнение и корпус: наружная и внутренняя установка

Степень защиты выбирается по месту установки. Внутри отапливаемого помещения можно поставить простой корпус, а на кровле или у трубопровода на улице — уже нет.

Отдельная история — мороз. Обычная электроника при глубоком минусе работает нестабильно, поэтому для уличных щитов в холодном климате берут обогреваемый (утеплённый) корпус с внутренним подогревом. По исполнению: модульный корпус со встроенной DIN-рейкой — для бытового и малого применения, щитовой (панельный) — для промышленного, где много модулей и силовая коммутация.

ШУЭО для разных объектов: кровля, трубопроводы, промышленность

Объект диктует схему. Три типовых сценария.

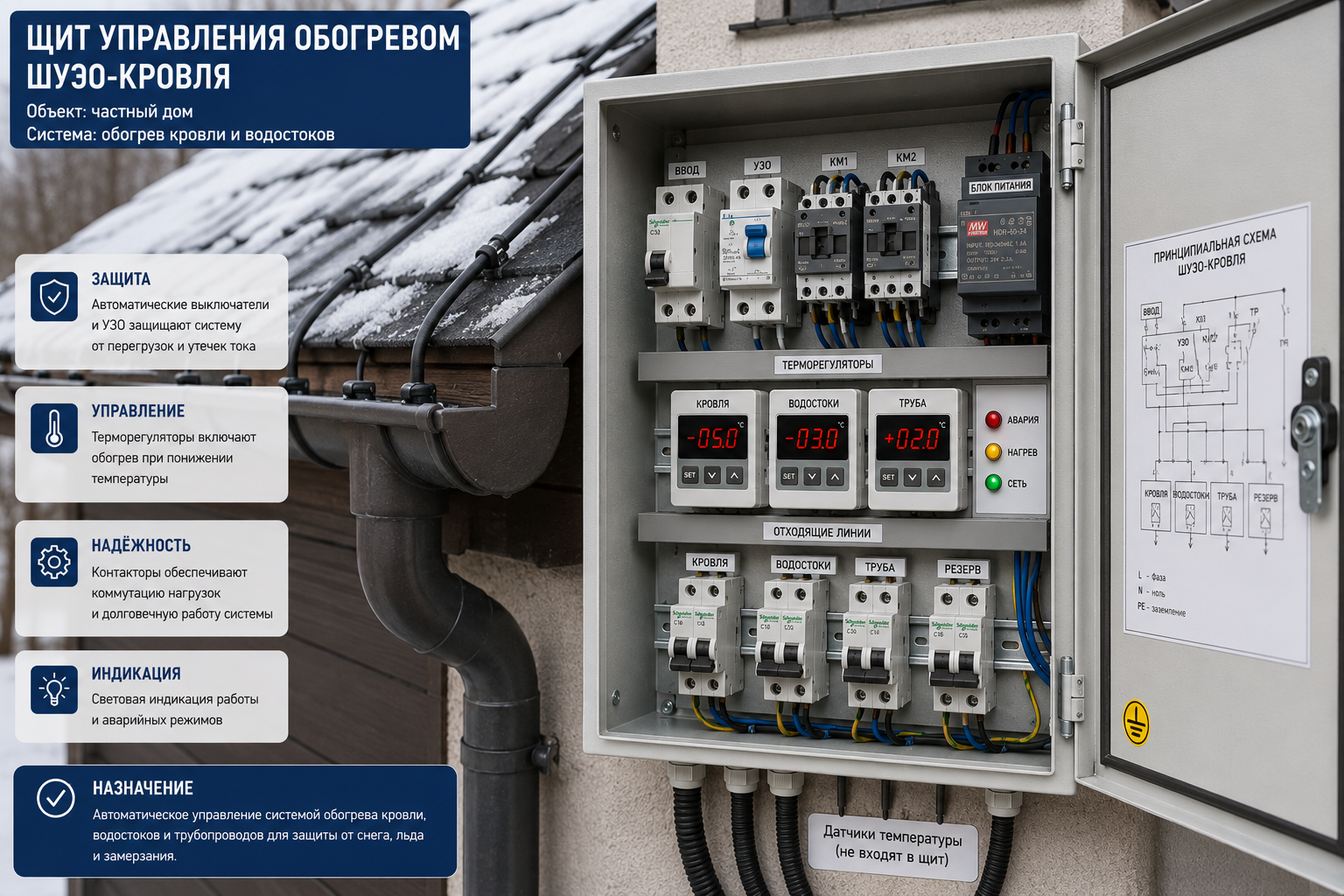

Кровля и водостоки

Здесь без метеостанции никак. Датчик температуры и датчик осадков вместе решают, когда включать антиобледенение: греть надо в узком окне около нуля при наличии влаги, а не всю зиму. Плюс жёсткое требование по УЗО 30 мА — водостоки доступны для касания.

Трубопроводы и резервуары

Задача — поддержание температуры, чтобы среда не замерзала и не густела. Управление обычно по температуре трубы. Если объект во взрывоопасной зоне, нужна взрывозащита — это отдельный класс оборудования.

Промышленность

Мощный ввод (часто трёхфазный), много линий, диспетчеризация и вывод аварий на верхний уровень. Такие щиты почти всегда собираются под проект — типовой каталожный вариант их не закрывает.

Готовый щит или сборка на заказ

Короткий ответ: зависит от того, насколько ваш объект «типовой». Готовый щит хорош, когда конфигурация стандартная — одна-две линии, однофазный ввод, обычный терморегулятор. Такие готовые щиты управления обогревом экономят время и деньги: их не надо проектировать с нуля.

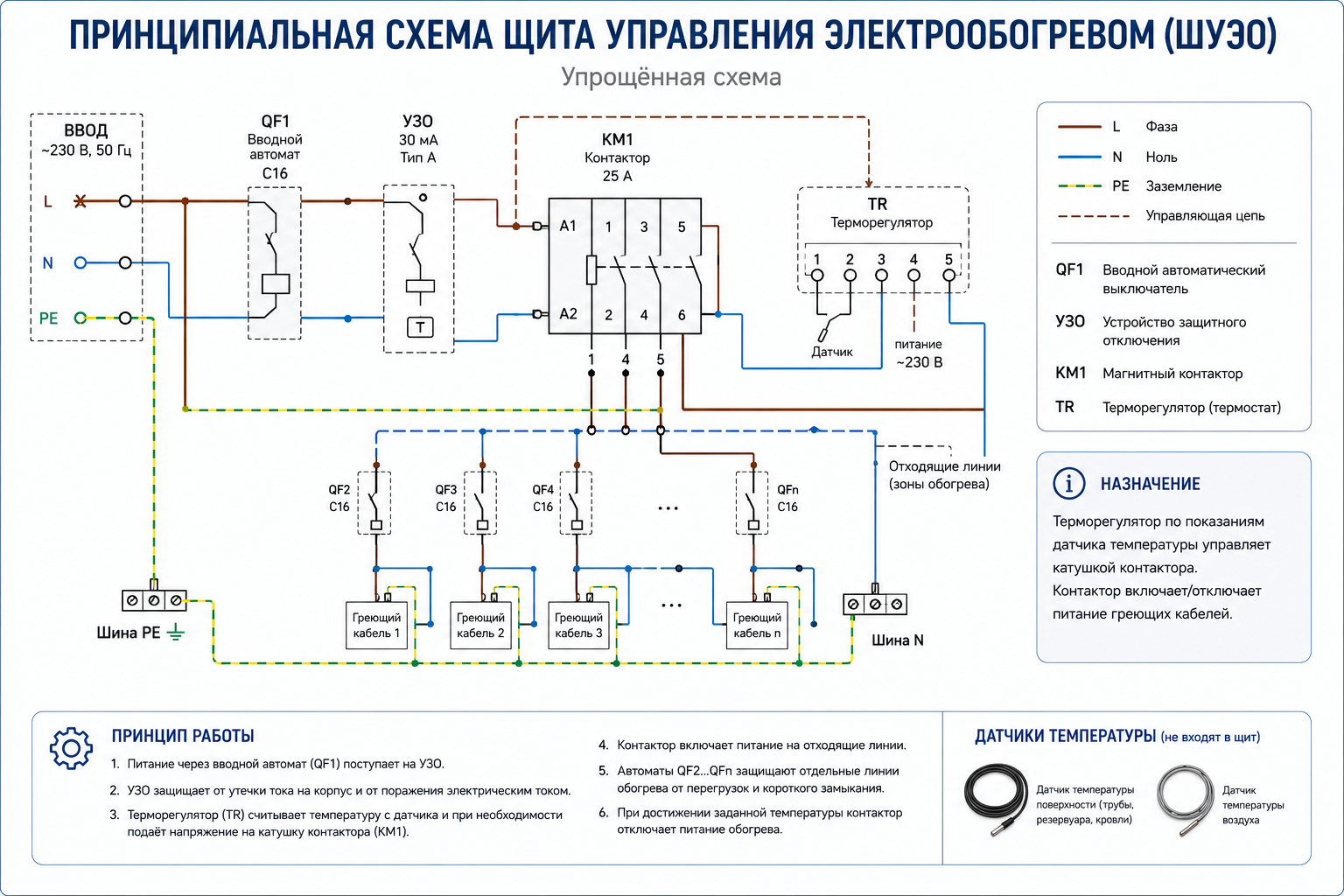

Как только появляется нестандарт — много линий, метеостанция, промышленный ввод, диспетчеризация — типовой щит начинает мешать. Под каждый такой объект составляется своя принципиальная схема и схема подключения линий, и щит собирается под неё. Мы в GEES закрываем всю цепочку: проектируем, собираем и продаём. Это редкое сочетание — в поиске по щитам обогрева почти все продают только готовые карточки без разбора и без проекта.

Если сомневаетесь, что подойдёт под ваш объект, разумнее начать с расчёта и заказать сборку щита управления на заказ — так вы получите щит ровно под свою систему, а не переплатите за лишние линии или, хуже, не упрётесь в нехватку.

Частые вопросы (FAQ)

Чем ШУЭО отличается от обычного распределительного щита? Распределительный щит просто раздаёт питание. ШУЭО вдобавок управляет обогревом: он завязан на терморегулятор и датчики и включает нагрев только тогда, когда это нужно по температуре и влажности. Плюс в нём заложена специфическая защита линий обогрева.

Какое УЗО нужно для обогрева кровли и водостоков? Не более 30 мА. Водостоки и желоба доступны для касания, а для таких линий ПУЭ прямо запрещает УЗО с током срабатывания выше 30 мА. Ставить 100 мА, чтобы «не выбивало», нельзя — это опасно.

Можно ли собрать щит управления обогревом самому? Технически да, но щит — это НКУ по ГОСТ IEC 61439, и от корректности сборки зависит безопасность. Ошибка в номинале УЗО или автомата, неправильный контактор, отсутствие запаса на пусковой ток — и щит либо не защищает, либо ложно отключается. Если нет опыта, надёжнее заказать сборку.

Какой IP выбрать для уличного щита? Для наружной установки — минимум IP54, для тяжёлых условий (промзона, сильная пыль и влага) — IP66. Для мороза дополнительно нужен обогреваемый корпус, иначе электроника будет работать нестабильно.

Обязателен ли терморегулятор или можно включать вручную? Вручную включать можно, но это невыгодно и на кровле небезопасно. Без автоматики кабель греет постоянно — перерасход электричества, а на крыше без датчика осадков ещё и лишний нагрев сухой поверхности. Терморегулятор или метеостанция окупаются экономией.

Что в итоге

Если свести всё к рабочим тезисам:

• ШУЭО, ШУО, ШУЭ — по сути одно и то же; смотрите на параметры, а не на буквы.
• Внутри две функции: защита (автоматы, УЗО, реле напряжения) и управление (контакторы, терморегулятор, датчики).
• УЗО для линий обогрева — не более 30 мА; для доступных касанию кабелей это требование ПУЭ без исключений.
• Подбор идёт строго от мощности к току и автомату, всегда с запасом на пусковой ток.
• Автоматы — характеристики C, корпус на улицу — от IP54, на мороз — обогреваемый.

И рекомендация, которую не назвал выше: не начинайте с выбора корпуса и красивой картинки щита. Начните с честного списка линий и их мощностей — от него зависит вообще всё остальное. Если этого списка нет, любой щит управления электрообогревом будет подобран наугад.
