Расчёт системы электрообогрева кровли: мощность, длина кабеля и подбор автоматики

Расчёт обогрева кровли сводится к двум вопросам: сколько метров греющего кабеля брать и какой суммарной мощности должна быть система, чтобы зимой она реально топила лёд, а не выбивала автомат в первый мороз. Ниже — методика по зонам, таблица удельных мощностей, сквозной пример расчёта частного дома и подбор автоматики: УЗО, автомата и сечения питающего кабеля.

Ошибка в расчёте бьёт в две стороны. Заложишь мало — на карнизе намёрзнет сосулька, желоб превратится в ледяную колоду, и весь смысл системы антиобледенения пропадёт. Заложишь с запасом «чтоб наверняка» — переплатишь за кабель, а зимой электросчётчик покажет цифры, от которых захочется всё отключить. Правильный расчёт — это середина, и считается она не «на глаз по площади крыши», а по каждой зоне отдельно.

Из чего складывается расчёт системы антиобледенения

Сразу уберу главное заблуждение. Обогрев кровли не должен растапливать весь снег на крыше — это бессмысленно и разорительно по электричеству. Задача уже: не дать талой воде замёрзнуть там, где она стекает и застаивается. То есть греем не всю плоскость, а зоны стока — край крыши, ендовы, желоба, воронки и водосточные трубы. Если хотите разобраться, зачем нужен электрообогрев кровли в принципе, начните с той статьи — здесь мы сразу считаем.

Сама система — это три части: греющий кабель, крепёж (монтажная лента, зажимы, кровельные клипсы) и автоматика с защитой. Расчёт касается в основном первого и последнего.

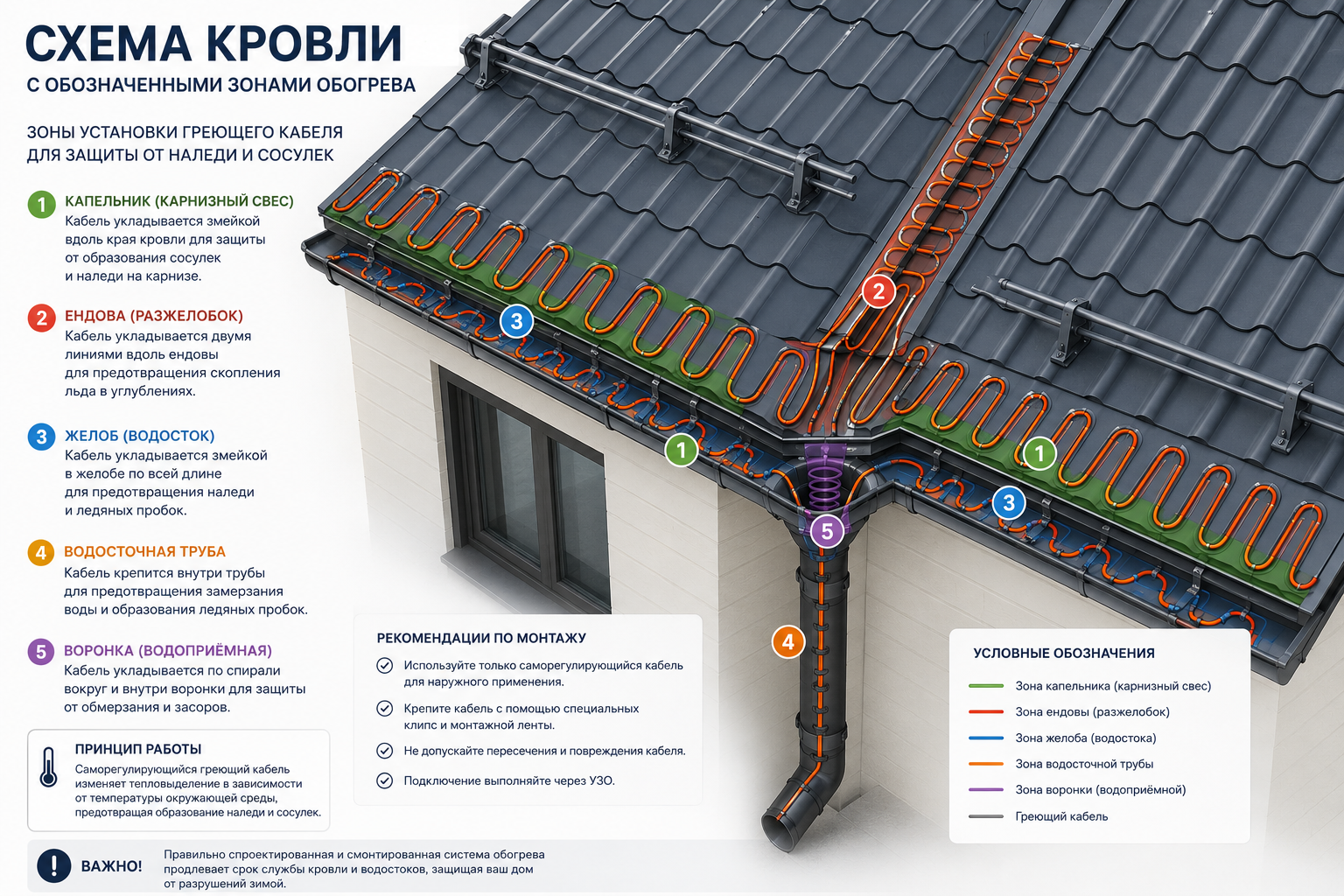

А теперь про два принципа, на которых всё держится. Зоны кровли делятся на площадные и линейные, и считаются они по-разному:

• площадные зоны (край кровли, капельник, плоскость, ендова как участок ската) — по удельной мощности на квадратный метр, в Вт/м²;
• линейные зоны (желоба, водосточные трубы, воронки) — по мощности на погонный метр, в Вт/м.

Смешивать эти две единицы нельзя — это и есть корень путаницы, из-за которой в старых расчётах «50 м² крыши» превращались в сотни метров кабеля. Сначала считаем площадь и погонаж по зонам, потом переводим в мощность, и только в конце — в метры кабеля.

Зоны обогрева и удельная мощность кабеля

Удельная мощность — это сколько ватт нужно на единицу зоны, чтобы она гарантированно оттаивала при отрицательной температуре. Для площадных зон её берут в Вт/м², для линейных — в Вт/м. Значения зависят от климата, материала и того, насколько зона склонна к обледенению.

Площадные зоны: капельник, плоскость, ендова

Самая нагруженная зона — край крыши, он же капельник. Здесь тает снег с прогретого ската и тут же замерзает на холодном свесе — классическое место для сосулек. Поэтому мощность максимальная: 250–350 Вт/м². Кабель укладывают «змейкой» — полосой высотой 30–50 см вдоль всего свеса. Плоскость и выступающие части, где застой меньше, обходятся 150–300 Вт/м². Ендова (разжелобок) — стык двух скатов, вода идёт по нему сплошным потоком; греют примерно ⅔ длины ендовы, порядка 120 Вт/м, обычно в две нитки.

Кабель для этих зон — саморегулирующийся или резистивный, оба вариантом рабочие. Что выбрать под конкретную крышу, разбирали отдельно: саморегулирующийся или резистивный кабель. Готовые секции под кровлю — в разделе греющий кабель для кровли.

Линейные зоны: желоба, трубы, воронки

Здесь мощность привязана к диаметру. Логика простая: чем толще желоб или труба, тем больше воды через них проходит и тем больше тепла нужно. Занижать эту цифру — самая частая ошибка (в старых источниках любят писать 20–30 Вт/м на всё подряд). Для труб — только саморегулирующийся кабель: резистивный под слоем листвы и мусора перегревается и выходит из строя. Секции под водостоки собраны в разделе кабель для водостока.

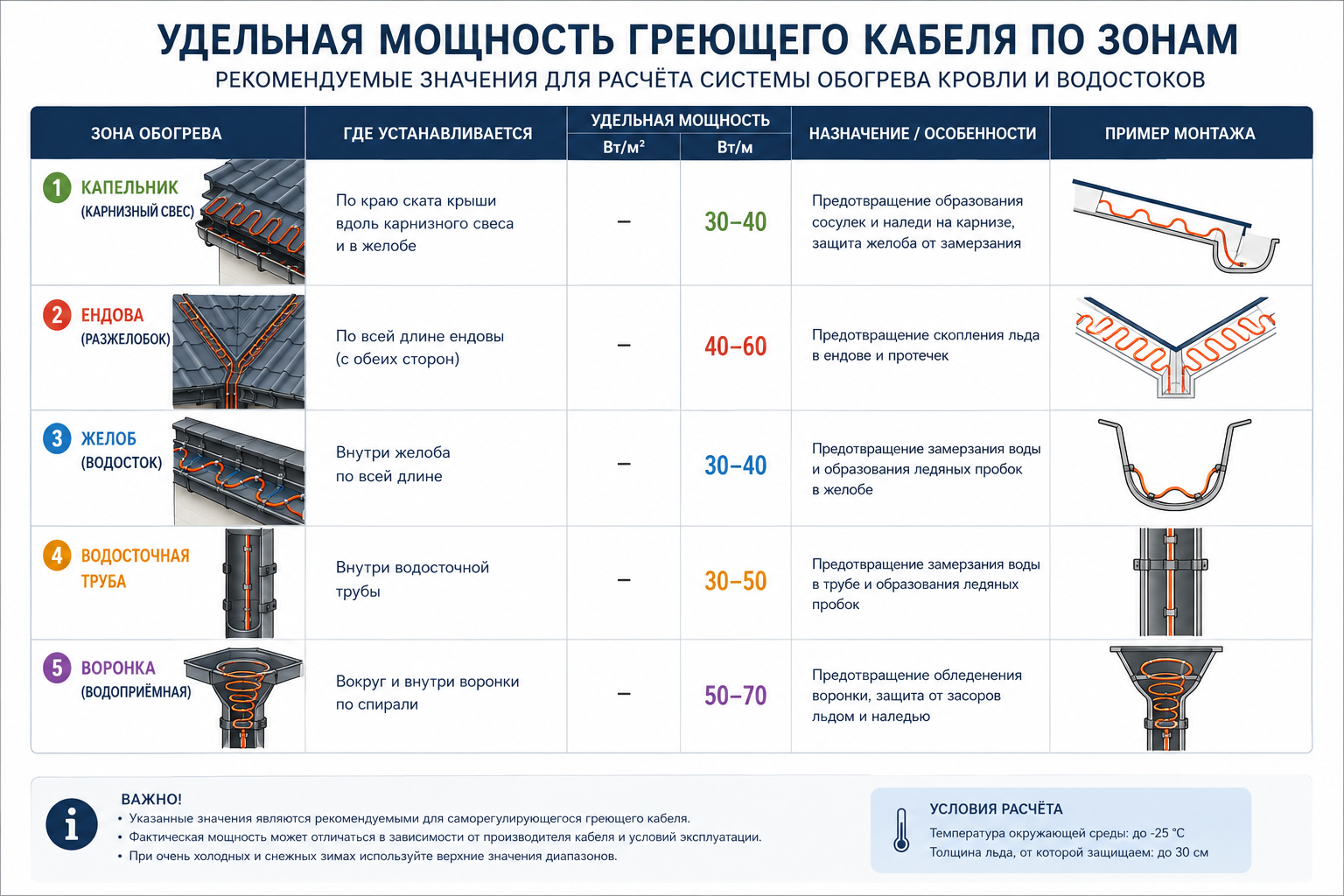

Собрал все зоны в одну таблицу — держите под рукой при обмере.

Как читать таблицу. Для площадных зон берёте площадь участка и умножаете на Вт/м² — получаете мощность зоны. Для линейных берёте длину желоба или трубы, умножаете на Вт/м с учётом числа ниток. Воронки и входы в трубы — отдельная история: это точки, где вода застаивается и замерзает первой, поэтому там кабель кладут с усилением, дополнительной петлёй, фактически удваивая мощность на коротком участке.

Как рассчитать длину греющего кабеля

Мощность зоны мы знаем. Теперь переводим её в метры кабеля — а для края кровли есть отдельная формула, потому что кабель там идёт не по прямой, а зигзагом.

Формула для края кровли

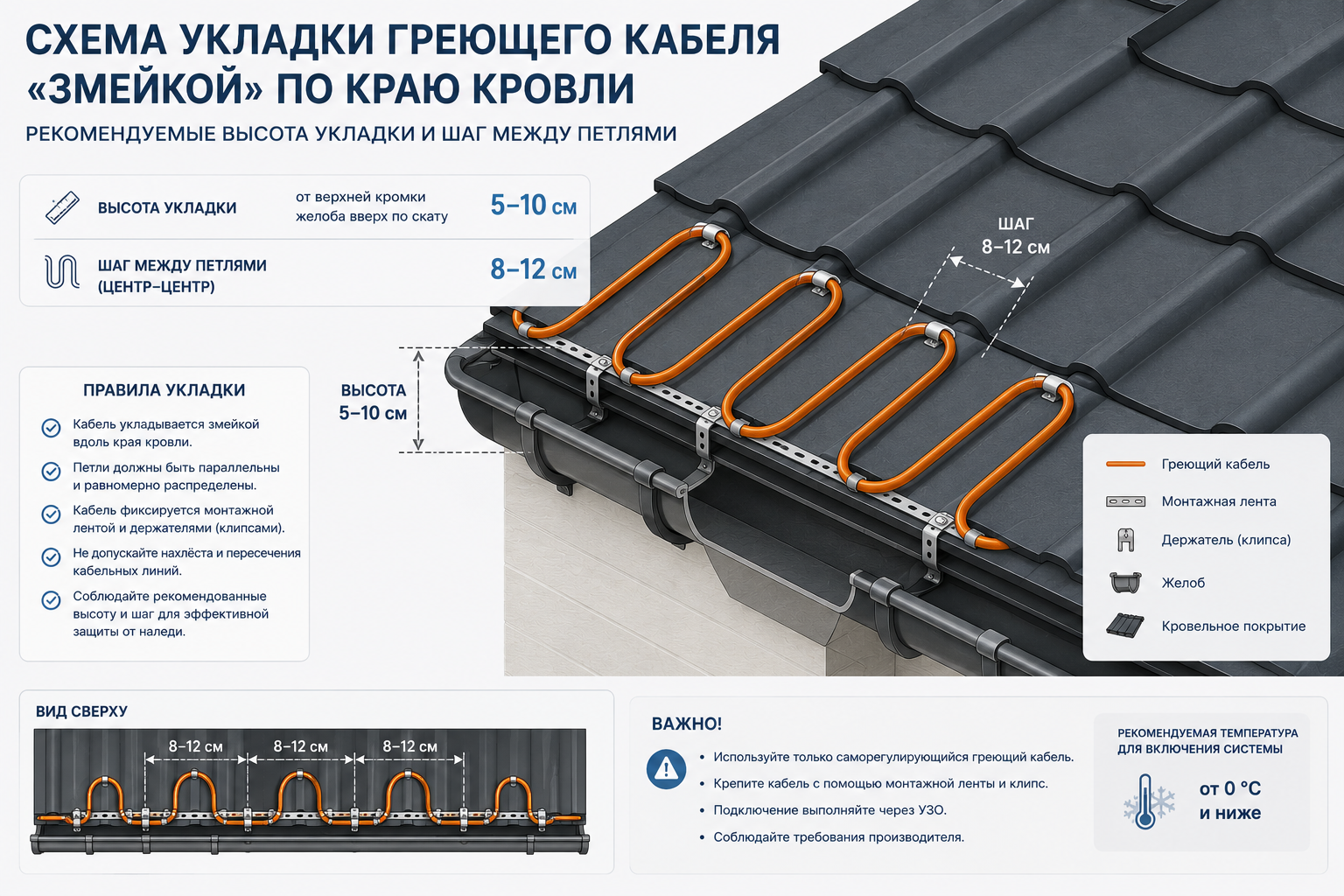

Кабель укладывают «змейкой»: вверх на высоту полосы, потом вниз, и так вдоль всего свеса с определённым шагом. Число проходов зависит от высоты полосы и шага, а общая длина считается так:

L = ((высота укладки / шаг укладки) + 1) × длина обогреваемого края

Разберём на цифрах. Высота полосы 0,5 м, шаг между витками 0,1 м, длина свеса 8 м:

L = (0,5 / 0,1 + 1) × 8 = (5 + 1) × 8 = 48 м

То есть на 8 метров свеса уходит 48 метров кабеля. На практике длина кабеля по краю получается примерно в 1,5–2 раза больше длины самой кровли — это нормально, змейка «съедает» метраж. Если считанной мощности не хватает под климат, шаг уменьшают до ~100 мм или кладут 2–3 параллельные нитки.

Расчёт для желобов и труб

С линейными зонами проще: считаем по факту.

• Длина кабеля в желобе = длина желоба × число ниток.
• Число ниток: при диаметре ≤ 80 мм хватает одной, при большем — две параллельные с шагом от 50 мм.
• Водосточная труба: длина трубы × число ниток, плюс запас на петлю в воронке.
• Ендова: обогреваем около ⅔ длины, обычно в две нитки.

Ко всему итогу добавляют коэффициент запаса 1,1–1,3 — для холодных регионов ближе к верхней границе. Он закрывает теплопотери, неточности обмера и деградацию кабеля со временем.

Пример расчёта для частного дома (пошагово)

Теперь всё вместе, на конкретном доме. Возьму типовой объект, какие мы считаем чаще всего.

Исходные данные дома:

• длина карниза (свес по периметру) — 30 м;
• длина желобов — 30 м, диаметр 125 мм;
• две водосточные трубы Ø 100 мм по 6 м;
• одна ендова длиной 6 м.

Шаг 1. Обмер зон. Проходим рулеткой по всем зонам стока и фиксируем: карниз, желоба, трубы, ендова, воронки. Это данные из блока выше.

Шаг 2. Выбор удельной мощности по таблице. Карниз — площадная зона, полоса высотой 0,5 м. Площадь: 30 м × 0,5 м = 15 м². Берём 300 Вт/м² (край кровли). Мощность карниза: 15 × 300 = 4 500 Вт.

Шаг 3. Длина кабеля по краю кровли. По формуле, высота полосы 0,5 м, шаг 0,1 м: L = (0,5 / 0,1 + 1) × 30 = 6 × 30 = 180 м кабеля на карниз.

Шаг 4. Желоба, трубы, ендова.

• Желоба Ø 125 мм, 40–60 Вт/м. Берём 50 Вт/м, одна нитка: 30 м × 50 = 1 500 Вт, длина кабеля — 30 м.
• Трубы Ø 100 мм, 2 × 6 м = 12 м, 50 Вт/м, одна нитка: 12 × 50 = 600 Вт, длина кабеля — 12 м плюс петли в воронках (+~2 м).
• Ендова: обогрев ⅔ от 6 м = 4 м, 120 Вт/м, две нитки → длина кабеля 8 м, мощность 4 × 120 = 480 Вт.
• Воронки (2 шт.): усиление, добавляем по ~1 м кабеля и ~100 Вт на каждую → 200 Вт, +2 м.

Шаг 5. Суммарная мощность и длина. Складываем.

Шаг 6. Запас. Умножаем на коэффициент 1,2 (умеренно холодный регион): 7 280 × 1,2 ≈ 8,7 кВт расчётная мощность системы. Именно эта цифра понадобится для подбора автоматики.

Честно скажу: на карниз здесь ушла львиная доля кабеля и мощности. Если бюджет поджимает, а сосульки не критичны, часть клиентов оставляет полноценный обогрев только на желобах и трубах, а карниз греет узкой полосой. Но это уже компромисс, и решать его лучше на этапе проекта. Для сложной кровли с несколькими ендовами и мансардными окнами ручной прикидки мало — закажите проект системы электрообогрева, там всё считается по факту с раскладкой. Как кабель укладывается физически — в инструкции монтаж греющего кабеля пошагово.

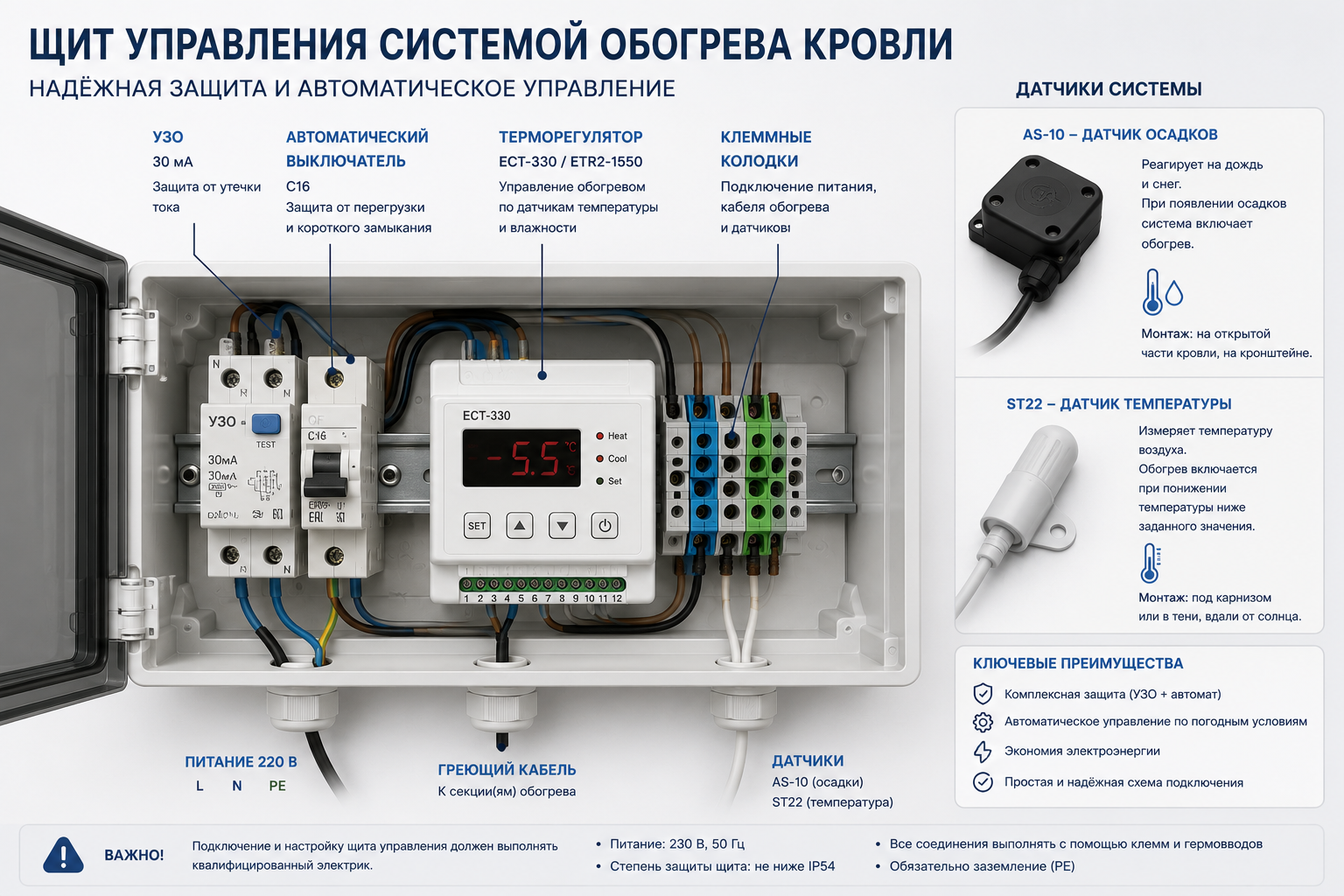

Подбор автоматики и защиты

Вот тут топовые калькуляторы обычно и обрываются — посчитали длину кабеля и всё. А без грамотной автоматики система либо не включится вовремя, либо будет жечь электричество круглые сутки, либо вырубит автомат в мороз. Разберём по порядку, отталкиваясь от наших 8,7 кВт.

Терморегулятор и датчики

Простой термостат включает обогрев по температуре — например, в диапазоне примерно −15…+5 °C. Дёшево, но неэкономично: система работает и в сухой мороз, когда таять нечему. Правильнее ставить метеостанцию — терморегулятор с двумя датчиками: температуры и осадков/влажности. Такая связка включает обогрев только когда действительно есть снег или талая вода. У нас в проектах это датчик осадков и датчик температуры. Датчик осадков окупается за пару сезонов на одной экономии электричества. Конкретную модель терморегулятора под мощность системы подбираем из раздела терморегуляторы.

УЗО, автомат и пусковой ток

Кровля — влажная среда, а значит защита от утечки обязательна. Ставим УЗО или дифавтомат с током утечки не более 30 мА. Это не рекомендация, а требование безопасности.

С автоматом сложнее, и здесь ошибаются чаще всего. Саморегулирующийся кабель в момент включения на холоде даёт пусковой ток в 2,5–3 раза выше номинального (бывает и до 5×). Если подобрать автомат «впритык» по рабочему току, в первый же мороз он будет выбивать. Поэтому считают по пусковой мощности:

Pпуск = 3 × Pном Iпуск = Pпуск / U (220 В)

Для нашего дома: рабочая мощность ~8,7 кВт разбивается на несколько линий (одна линия на 8,7 кВт нереальна). Разложим, скажем, на три группы примерно по 2,9 кВт. Пусковая мощность группы: 3 × 2 900 = 8 700 Вт, пусковой ток: 8 700 / 220 ≈ 40 А. Под такой пусковой пик берут автомат характеристики C — она рассчитана на кратковременные броски тока и не сработает от пускового пика, но защитит от короткого замыкания.

Сечение питающего кабеля и щит

Сечение медного питающего кабеля выбирают по суммарной мощности группы, минимум 2,5 мм². Для мощных линий сечение увеличивают. Всю защиту и управление собирают в отдельный щит — щиты управления обогревом; подробно про его начинку будет в материале щит управления электрообогревом (ШУЭО).

Частые ошибки при расчёте

За годы монтажа набор граблей повторяется от объекта к объекту:

• Занижают мощность желобов. Берут 20–30 Вт/м на трубу Ø 125 мм — и она не оттаивает. Смотрите таблицу по диаметру.
• Забывают воронки и точки застоя. Вода замерзает именно на входе в трубу; там нужна усиленная петля, а не «дотянуть кабель как получится».
• Ставят резистивный кабель в желоб. Под листвой и мусором он перегревается. Желоба — только саморегулирующийся.
• Монтируют обогрев без снегозадержания. Наружный кабельный обогрев кровли применяют только при установленной системе снегозадержания — иначе сход снега сорвёт кабель.
• Не учитывают пусковой ток. Автомат подобран по номиналу, зимой выбивает. Нужен запас на пуск и характеристика C.
• Тонкий питающий кабель. Сечение меньше расчётного греется и просаживает напряжение.

Что в итоге

Коротко по методике и пара вещей, которых не было выше.

• Считаем по зонам: площадные — в Вт/м² (карниз 250–350, плоскость 150–300), линейные — в Вт/м по диаметру желоба и трубы (40–60 для Ø 100–150 мм).
• Длину кабеля по краю берём по формуле «змейки», по желобам и трубам — по длине и числу ниток; всё умножаем на запас 1,1–1,3.
• Автоматику подбираем от суммарной мощности: УЗО ≤ 30 мА, автомат характеристики C с запасом на пусковой ток, сечение питающего кабеля от 2,5 мм².
• Метеостанция вместо простого термостата — единственный способ не платить за обогрев в сухой мороз.

Рекомендация, которую редко пишут: не покупайте кабель до того, как разложили систему на группы и посчитали автоматику. Иногда выгоднее взять кабель чуть меньшей удельной мощности и добавить нитку, чем упереться в пусковой ток и переделывать щит. Если крыша сложная или объект коммерческий — берите монтаж обогрева кровли под ключ или хотя бы готовые комплекты обогрева, где кабель, крепёж и автоматика уже подобраны друг под друга.

Частые вопросы (FAQ)

Какая мощность греющего кабеля нужна для кровли? Для края крыши и капельника — 250–350 Вт/м², для плоскости и выступающих частей — 150–300 Вт/м². Точное значение внутри диапазона зависит от климата и того, насколько зона склонна к намерзанию льда.

Сколько греющего кабеля нужно на желоб или водосток? Считают по диаметру: при Ø 100–150 мм — 40–60 Вт/м, в одну-две нитки. При Ø до 75 мм хватает одной нитки и 20–40 Вт/м, при Ø 150–200 мм — две нитки и 60–90 Вт/м. Длина кабеля равна длине желоба, умноженной на число ниток, плюс запас на воронки.

Как рассчитать длину кабеля для края кровли? По формуле L = ((высота укладки / шаг) + 1) × длина края. Например, при высоте полосы 0,5 м, шаге 0,1 м и свесе 8 м получается (0,5/0,1 + 1) × 8 = 48 м кабеля.

Какой автомат и УЗО нужны для обогрева кровли? УЗО или дифавтомат с током утечки не более 30 мА — обязательно, кровля влажная. Автомат — характеристики C, подобранный с запасом на пусковой ток саморегулирующегося кабеля, который в 2,5–3 раза выше номинального.

Какое сечение питающего кабеля выбрать? По суммарной мощности линии, минимум 2,5 мм² по меди. Для мощных групп сечение увеличивают согласно расчётному току.

Нужен ли датчик влажности или метеостанция? Да, если важна экономия. Метеостанция (датчик температуры плюс датчик осадков) включает систему только при реальном снеге или талой воде, а не при каждом морозе, и заметно снижает расход электричества.
