Как выбрать терморегулятор для антиобледенения и систем электрообогрева

Типичная жалоба: купили дорогой греющий кабель на кровлю, а он либо не включается вовремя и лёд всё равно нарастает, либо жжёт электричество круглые сутки. Проблема почти всегда не в кабеле — в автоматике. Ниже разберём, как выбрать терморегулятор для систем антиобледенения под конкретный объект: какой тип нужен, какие датчики докупать и на какие уставки настраивать.

Зачем системе электрообогрева терморегулятор

Кабель греет — а решает, когда именно ему греть, автоматика. Без неё вы либо щёлкаете рубильником вручную (и обязательно проспите первый снег), либо оставляете обогрев включённым на весь сезон. Второе — это счёт за электричество, от которого хочется сесть.

Задача терморегулятора простая: замкнуть цепь только тогда, когда есть реальный риск наледи, и разомкнуть, когда риска нет. Всё остальное — точность, число зон, датчики — надстройки над этой логикой.

Отдельно про саморегулирующийся кабель, вокруг которого много путаницы. Да, он сам меняет мощность по температуре и не нуждается в термостате для защиты от перегрева. Но сам себя он не включит и не выключит. Оставите его без автоматики — будет греть, пока подаётся питание, даже в плюсовую оттепель. Так что терморегулятор для греющего кабеля нужен и здесь, просто в другой роли: не защита, а управление по погоде. Подробнее к этому вернёмся в конце.

Главное: автоматика включает обогрев только когда нужно. Это и защита кабеля, и экономия — иногда кратная.

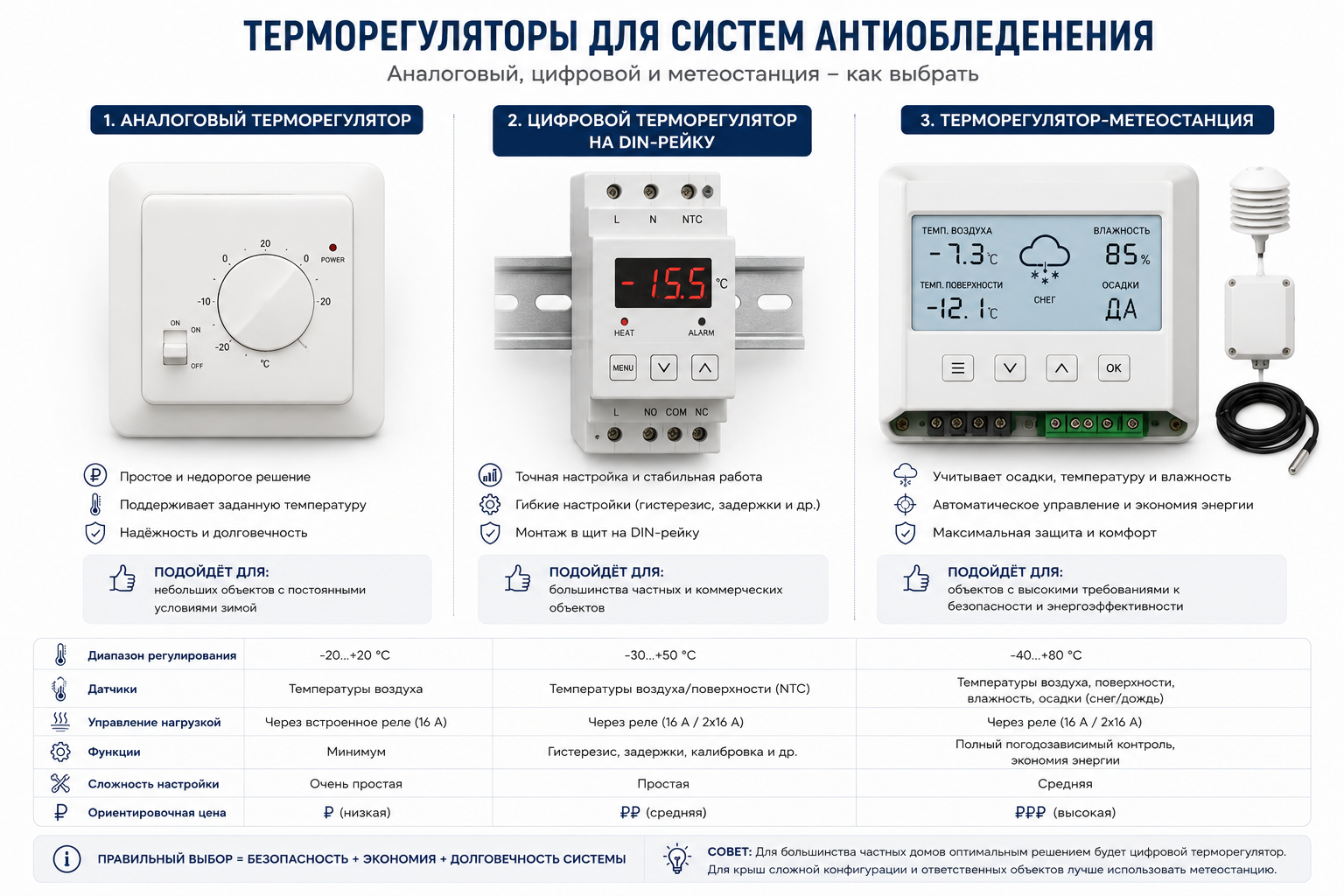

Типы терморегуляторов: аналоговый, цифровой и метеостанция

Всё управление обогревом делится на два больших класса. Первый — терморегулятор (термостат): работает по температуре воздуха или поверхности, ему хватает одного датчика. Второй — метеостанция, она же погодозависимый контроллер: учитывает и температуру, и наличие осадков, и умеет управлять несколькими зонами. Внутри первого класса ещё есть деление на аналоговые и цифровые. Разберём по порядку.

Аналоговый (механический, кнопочный) терморегулятор

Самый простой вариант. Уставка задаётся колёсиком или кнопками, логика — «холоднее порога включил, теплее выключил». Такие термостаты хороши там, где не нужна тонкая настройка: обогрев труб, короткий участок водостока, малая мощность. Аналоговый терморегулятор дёшев, живуч и не боится помех. Минус — он не отличает сухой мороз от снегопада, а значит будет греть и вхолостую.

Цифровой (электронный, программируемый) терморегулятор

Цифровой терморегулятор даёт то, чего лишён механический: точную уставку с шагом до долей градуса, расписание по времени, иногда несколько температурных порогов и цифровой дисплей. Для тёплого пола этого за глаза. Для антиобледенения кровли — уже пограничный вариант: температуру он держит точно, но про снег по-прежнему ничего не знает, если к нему не подключён датчик осадков.

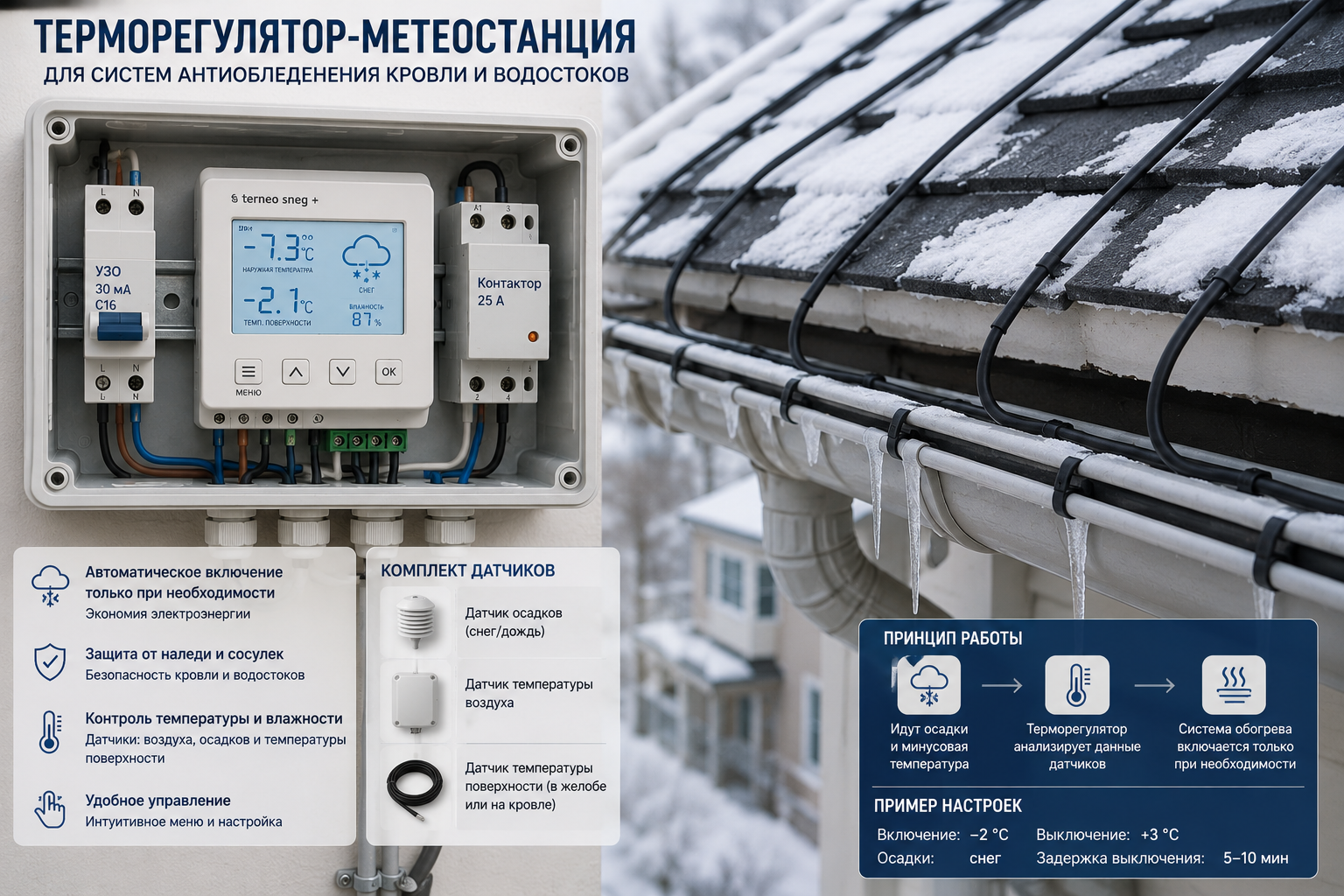

Метеостанция (погодозависимый контроллер)

Верхний уровень. Метеостанция для антиобледенения смотрит сразу на два фактора — температуру и влагу (снег/талую воду) — и включает обогрев только на пересечении условий. У неё несколько режимов работы: по одному датчику влажности, по одной температуре, по двум сигналам сразу и принудительный запуск по таймеру (подробно — в разделе про уставки). Она тянет несколько зон, часто имеет третий датчик — талой воды, который отключает систему, когда снег растаял и поверхность высохла. Продвинутые модели несут цифровой интерфейс RS485 (Modbus) для диспетчеризации и удалённого управления. Из популярных на рынке — линейка Welrok (например, Welrok KT), её часто ставят как раз на кровли и площадки.

Как это читать: таблица ниже — не про «что круче», а про соответствие задаче. Аналоговый термостат на большую кровлю — деньги на ветер в виде счёта за электричество; метеостанция на метр трубы в подвале — деньги на ветер в виде переплаты за железо.

Порог мощности «простой термостат → метеостанция» плавающий: у разных источников граница гуляет от 2 до 3,5 кВт, зависит от модели. Ориентир по делению систем: до 2 кВт — простой термостат, 2–15 кВт — уже метеостанция, от 15 кВт — метеостанция с многозонным щитом. Подобрать конкретную модель можно в каталоге терморегуляторы для систем обогрева.

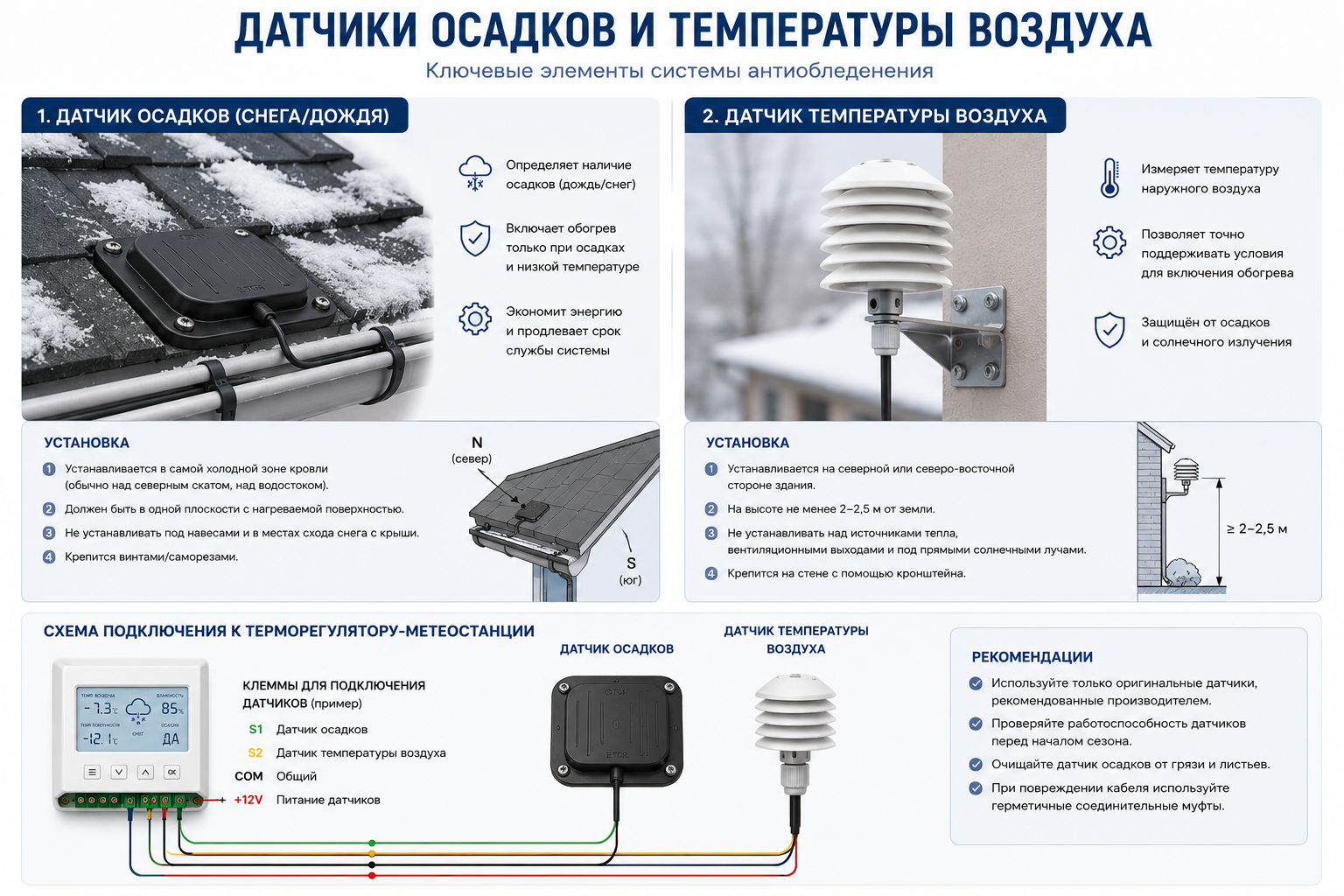

Датчики: температуры, осадков, влажности и талой воды

Автоматика ровно настолько умна, насколько ей позволяют датчики. Регулятор без правильных сенсоров — это дорогой выключатель. В системах антиобледенения работают четыре типа.

• Датчик температуры воздуха — базовый, есть в любой схеме. Важен монтаж: ставить его нужно в тени, защитив от прямых солнечных лучей. Иначе солнце нагреет корпус, регулятор решит, что «тепло», и отключит обогрев на морозе.
• Датчик температуры поверхности/трубы — крепится прямо на обогреваемый объект, меряет то, что реально нужно поддержать.
• Датчик осадков — ключевой для кровли и площадок. Внутри у него нагревательный элемент: на морозе снежинки на нём подтаивают, вода замыкает контакты, и на регулятор уходит сигнал «идут осадки». Ставить его нужно в самой низкой точке обогреваемой зоны — туда, где вода реально скапливается. Из ходовых на рынке — серия ТСП (ТСП01/ТСП02) и, например, Terneo sneg со встроенным датчиком осадков.
• Датчик талой воды — третий сенсор в части метеостанций, обычно грунтовый, для площадок и ступеней. Фиксирует наличие воды в зоне обогрева и командует отключение, когда снег растаял и поверхность высохла.

Из температурных сенсоров в реальных системах часто встречаются KTY-81-110 (в контроллере АРТ-19), TST01 (с РТМ-2000), ST22 (в ICEFREE TS-16). В ассортименте GEES есть два рабочих датчика под кровлю и водостоки.

Датчик температуры AS-10 для кровли и водостоков — диапазон −20…+55 °C, кабель 3 м (удлиняется до 20 м экранированным), двойная изоляция с УФ-стойкой оболочкой, работа до 98% влажности. По сути детектор мороза для кровли и водостоков. Класс защиты в карточке пока не проставлен.

Цифровой датчик ST22 (IP65) — диапазон −55…+125 °C, точность ±0,5 °C, кабель 3 м, под терморегуляторы серии ICEFREE. Цена около 1 600 ₽.

Про класс защиты стоит сказать отдельно, потому что на нём экономят зря. Всё, что стоит на улице, должно держать воду и пыль. Минимум для уличного датчика — IP54 (частичная пылезащита плюс брызги), но на практике мы ставим IP65: полная пылезащита и защита от струй. Наружные шкафы управления — тоже от IP65. Если объект моют под давлением, нужен IP66, а в зонах, где возможно подтопление, — IP67. ST22 с его IP65 под уличную задачу проходит; за AS-10 класс уточняем по проекту.

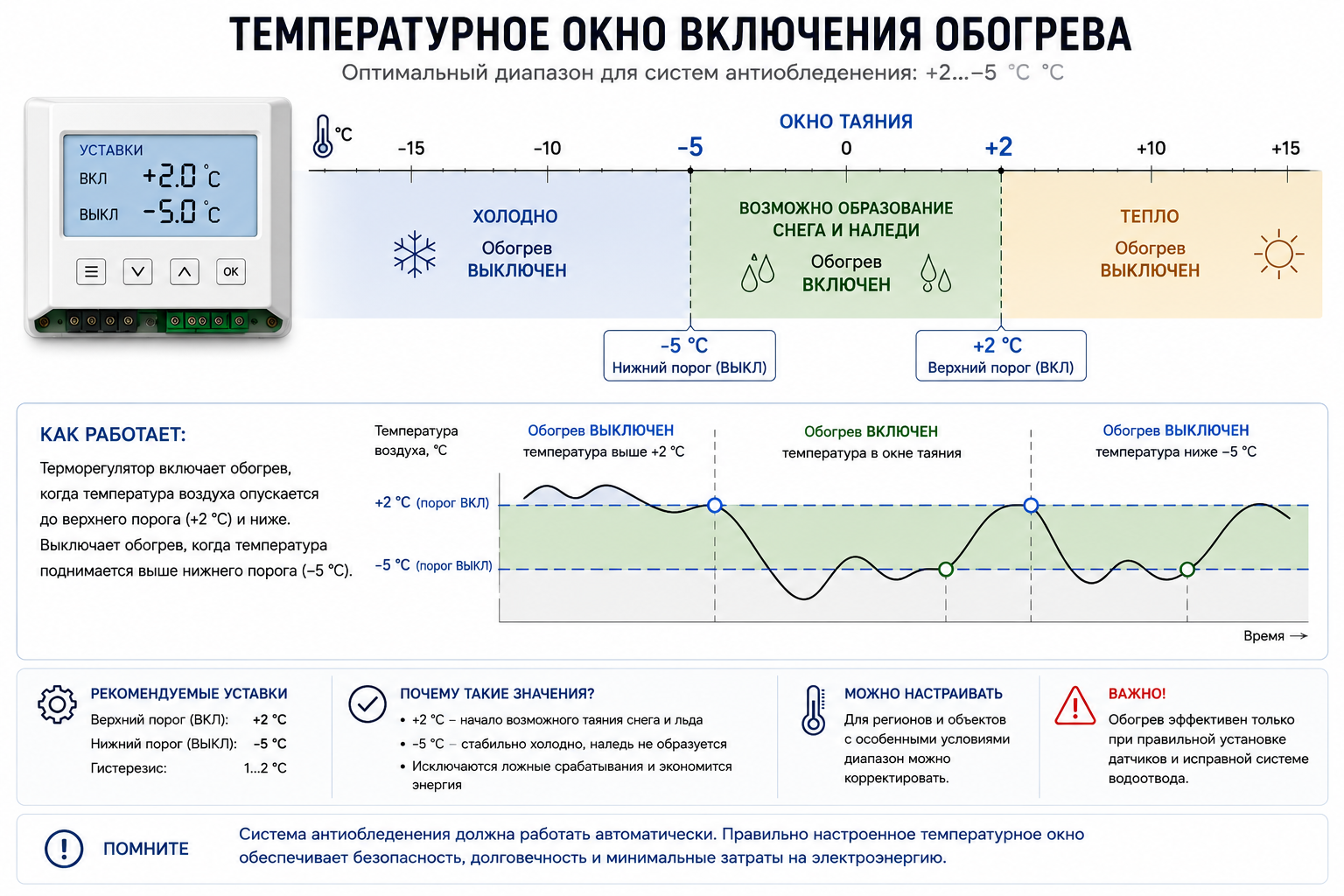

Уставки для антиобледенения: при какой температуре включать обогрев

Здесь чаще всего ошибаются — задают одно «жёсткое» число и ждут, что система заработает идеально. Так не бывает. Уставка — это не точка, а окно, и настраивается оно под объект и климат.

Наледь образуется в определённом температурном коридоре. Слишком тепло — снег тает сам, греть незачем. Слишком холодно (сильный сухой мороз без осадков) — обледенения тоже нет, снег сухой и не липнет. Опасная зона — между этими крайностями. Для средней полосы России систему снеготаяния обычно держат в окне примерно от +5 до −15 °C. Но включать обогрев на весь этот диапазон расточительно, поэтому рабочее срабатывание сужают: по совместному сигналу «идёт снег» плюс «температура в диапазоне» — обычно около +2…−5 °C. На практике мы редко ставим одно значение: настраиваем окно, ориентируясь на регион и тип поверхности.

У метеостанции для этого есть четыре режима:

1. Только по датчику влажности — «идёт снег, грей», температурный порог заблокирован. Надёжно, но менее экономно.
2. Только по температуре в диапазоне — грубее, реагирует на холод без учёта осадков.
3. По двум сигналам сразу — обогрев включается, когда есть и снег, и температура в окне +2…−5 °C. Оптимальный режим: минимум ложных включений, максимум экономии.
4. Принудительный запуск по таймеру на 1–6 часов — ручной прогон, когда нужно сбросить наледь вне логики.

Заводская логика уставок конкретной метеостанции зависит от модели. Диапазон регулировки терморегулятора ТР-300 и число зон/датчиков также уточняем по карточке.

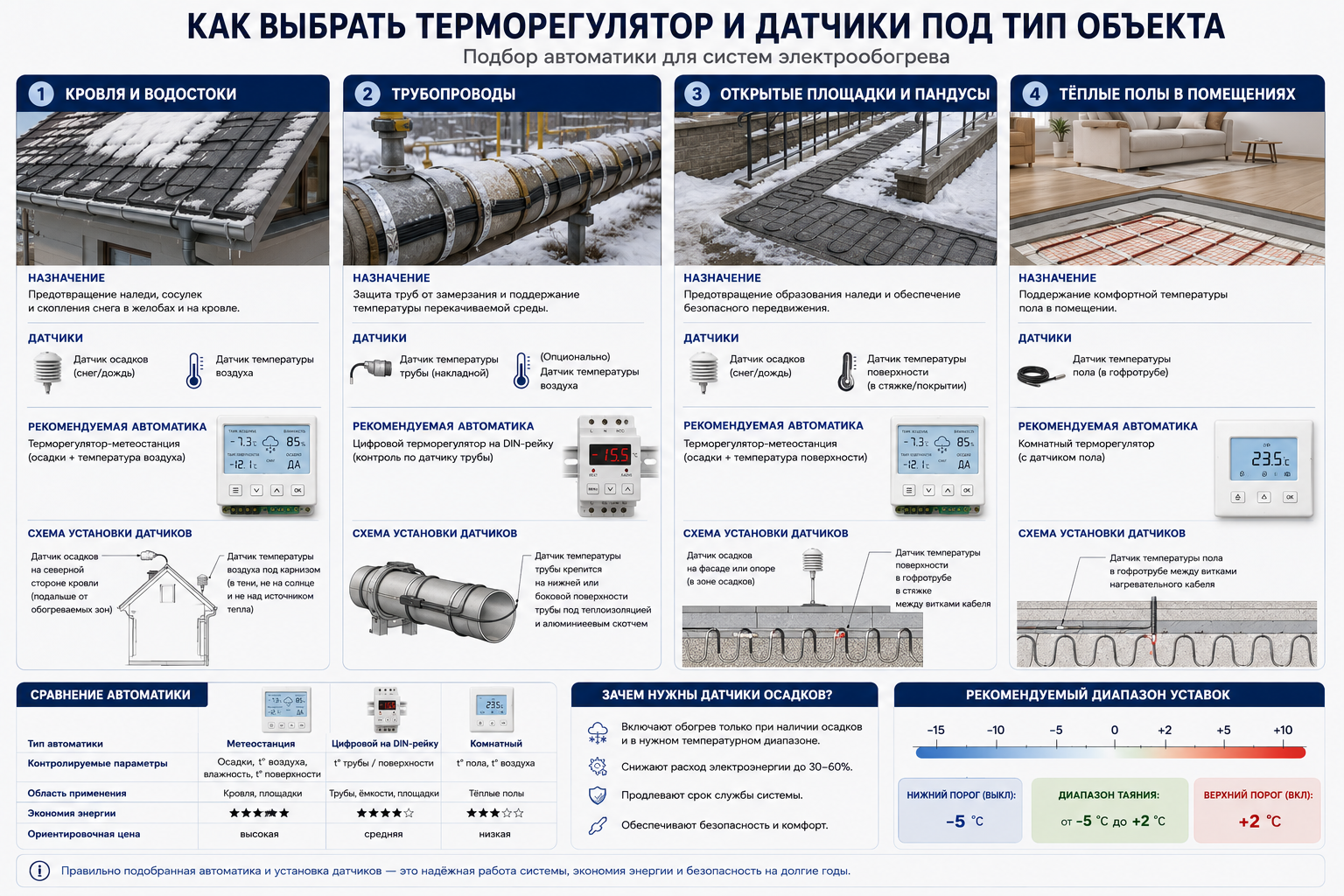

Как выбрать терморегулятор под задачу: алгоритм

Теорию свернём в практику. Идите по объекту — тип объекта задаёт и автоматику, и датчики, и класс защиты.

1. Определите мощность и число зон. До ~2 кВт и одна зона — достаточно простого термостата. Больше 2 кВт, несколько контуров или разные поверхности — берите метеостанцию. Для многозонных систем и кровель от ~2 кВт мы всегда закладываем метеостанцию, простой термостат оставляем труба́м и малой мощности.
2. Выберите датчики по объекту (см. мини-таблицу ниже).
3. Проверьте IP всего уличного оборудования — датчики и шкаф от IP65.
4. Соберите щит. Автоматика живёт не сама по себе, а в щите управления обогревом; как он устроен — в разборе как устроен щит управления электрообогревом (ШУЭО).

Как это читать: чем больше объект «смотрит» на улицу и на снег, тем выше по классу автоматика. Пол в доме — самый простой случай (по сути вопрос «терморегулятор для тёплого пола, как выбрать» решается одной цифровой моделью с датчиком пола). Кровля и площадки — верх сложности, там без осадков и талой воды система будет ошибаться.

По кровле у нас есть отдельные материалы: расчёт системы электрообогрева кровли и подбор автоматики и услуга обогрев кровли под ключ. Если проект сложный, проще отдать его целиком — проектирование систем электрообогрева и сборка щитов управления закрывают всю цепочку от расчёта до готового шкафа. Честно: на объекте с одной короткой трубой звать проектировщика избыточно — там достаточно термостата за пару тысяч и часа работы.

Нужен ли терморегулятор для саморегулирующегося кабеля

Короткий ответ раздваивается: технически — нет, практически — да.

Технически саморегулирующийся кабель сам меняет мощность в зависимости от температуры и не требует термостата для защиты от перегрева. Это его встроенное свойство, и в этом смысле дополнительная автоматика не нужна. Как он это делает — разобрано в статье как работает саморегулирующийся греющий кабель.

А вот практически терморегулятор или метеостанцию мы всё равно рекомендуем, и вот почему. Во-первых, сам кабель не знает, идёт ли снег и наступила ли оттепель, — он просто греет, пока есть питание. Автоматика включает его по погоде. Во-вторых, экономия: без управления кабель работает на сниженной мощности, но круглосуточно весь сезон, и это ощутимый счёт. В-третьих, ресурс — постоянные циклы нагрева стачивают кабель быстрее, чем работа «по делу». Так что терморегулятор здесь не про защиту, а про экономику и продление жизни системы.

Частые вопросы (FAQ)

Нужен ли терморегулятор для саморегулирующегося греющего кабеля? Для защиты от перегрева — нет, кабель регулирует мощность сам. Для антиобледенения — да, рекомендуется: он не умеет сам включаться по снегу и выключаться в оттепель, а без управления греет весь сезон непрерывно. Автоматика даёт автовключение по погоде, экономию электроэнергии и продлевает ресурс кабеля.

Чем метеостанция отличается от обычного терморегулятора? Обычный термостат работает по одной температуре и одному датчику. Метеостанция учитывает и температуру, и осадки/влагу, управляет несколькими зонами и включает обогрев только на пересечении условий. За счёт этого она даёт экономию до ~80% против ручного или чисто термостатного режима.

Какие датчики нужны для антиобледенения кровли? Как минимум датчик температуры воздуха и датчик осадков (со встроенным подогревом, монтируется в низшей точке зоны). Для площадок и ступеней добавляют датчик талой воды, который отключает систему, когда поверхность высохла.

При какой температуре терморегулятор включает обогрев? Систему держат в окне примерно от +5 до −15 °C. Рабочее срабатывание по двум сигналам («снег» + температура) — обычно около +2…−5 °C. Одно жёсткое значение не ставят: окно настраивается под климат и объект.

Аналоговый или цифровой терморегулятор — что выбрать? Аналоговый — для простых задач и малой мощности (трубы, короткие участки): дёшев и надёжен. Цифровой — где нужна точная уставка и расписание (тёплый пол, небольшая кровля). Для большой кровли и площадок оба уступают метеостанции.

Какой класс защиты IP нужен для уличных датчиков? Минимум IP54, на практике — IP65 (полная пылезащита и защита от струй воды). Наружные шкафы — тоже от IP65, при мойке под давлением IP66, в зонах подтопления IP67. Датчик ST22 имеет IP65 и подходит для улицы.

Что в итоге

• Автоматика решает, когда греть; кабель — только исполнитель. Экономия и защита начинаются с правильного терморегулятора, а не с более дорогого кабеля.
• Малая мощность и трубы — аналоговый или цифровой термостат. Кровля от ~2 кВт, площадки, несколько зон — метеостанция с датчиками осадков и талой воды.
• Уставка — это окно (ориентир +2…−5 °C по двум сигналам), а не одна цифра; настраивается под регион.
• Всё уличное оборудование — от IP65. На классе защиты не экономьте, переделка обходится дороже.
• Совет, которого не было выше: перед покупкой автоматики посчитайте систему целиком (мощность, длина кабеля, зоны) — тогда тип регулятора определится сам, без гадания. Подобрать модель можно в каталоге терморегуляторы для систем обогрева, а сложный объект отдать на проектирование систем электрообогрева и сборку щитов управления инженерам GEES.
