Обогрев резервуаров и ёмкостей греющим кабелем: решения и расчёт

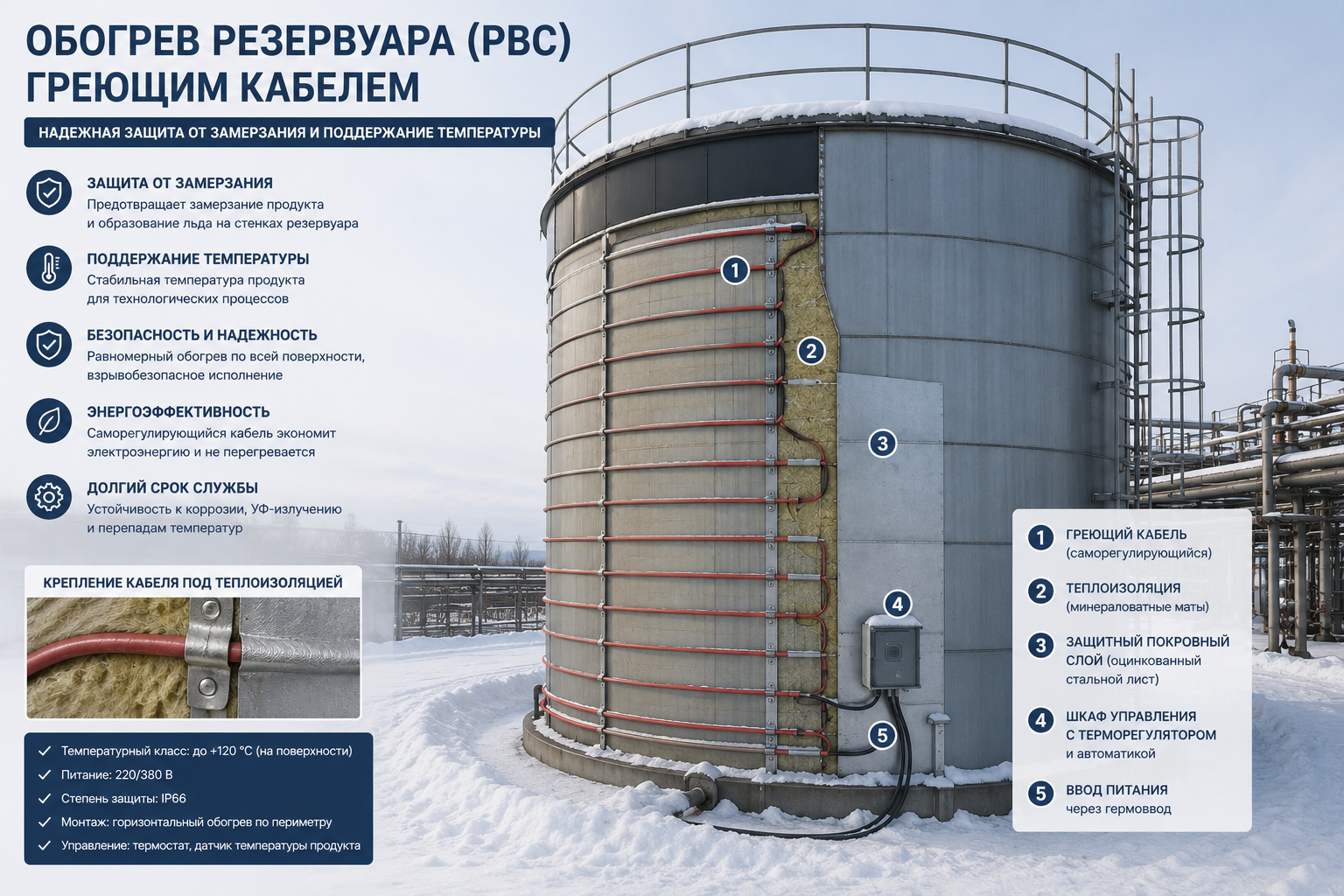

Обогрев резервуаров греющим кабелем — это система, которая не даёт продукту в ёмкости замёрзнуть или загустеть при отрицательных температурах. Кабель укладывают по поверхности резервуара под теплоизоляцией, автоматика держит нужную температуру. Ниже разбираем, из чего состоит такая система, чем отличается защита от замерзания от поддержания технологической температуры и как посчитать мощность.

Зимой картина у всех примерно одинаковая. Вода в баке промводоподготовки прихватывает по стенкам, мазут в расходной ёмкости теряет текучесть, насос не может продавить продукт, перекачка встаёт. Дальше — сорванный график отгрузки и объяснительные. Электрообогрев резервуаров закрывает эту проблему на корню: тепло подводится ровно туда, где оно теряется, и ровно столько, сколько нужно.

Зачем нужен обогрев резервуаров и ёмкостей

Причина всегда физическая — тепло уходит через стенки быстрее, чем поступает, и продукт остывает ниже рабочего порога. Что при этом происходит, зависит от содержимого:

• вода и водные растворы замерзают, рвут арматуру и трубную обвязку;
• нефтепродукты, мазут, битум, масла и смолы теряют текучесть — насос либо не запускается, либо работает на грани;
• при перепаде температур внутри ёмкости выпадает конденсат, а часть продуктов начинает кристаллизоваться;
• перекачка останавливается, и весь узел встаёт до прогрева.

Отсюда и области, где обогрев ёмкостей — норма, а не опция: нефтебазы и склады ГСМ, химические производства, пищевые предприятия (сиропы, жиры, растворы), объекты ЖКХ и водоподготовки, парки СУГ. Везде, где продукт нужно держать в заданном диапазоне круглый год, ставят промышленный обогрев — на резервуарах, а заодно и на связанной обвязке. Про обогрев трубопроводов греющим кабелем мы разбирали отдельно — на объекте эти две задачи почти всегда решаются вместе.

Заказать обогрев резервуаров и ёмкостей под ключ можно как отдельную работу, но правильнее считать её частью общей системы промышленного обогрева предприятия.

Две задачи: защита от замерзания против поддержания технологической температуры

Здесь конкуренты обычно валят всё в одну кучу, а зря — это две разные инженерные задачи с разной целевой температурой и, как следствие, разной мощностью.

Первая — защита от замерзания и поддержание положительной температуры. Продукт (вода, водные растворы) просто не должен замёрзнуть, достаточно держать порядка +5 °C. Мощность здесь скромная.

Вторая — поддержание технологической температуры. Вязкие нефтепродукты, мазут, битум, масла, смолы должны оставаться текучими, а это уже 40–70 °C и выше. Разница температур со средой больше, теплопотери больше, значит и удельная мощность кабеля нужна выше.

Читать таблицу так: чем выше нужная температура продукта и чем холоднее снаружи, тем больше разница Δt в расчёте — а именно от неё линейно зависит мощность. Поэтому битумную ёмкость и бак технической воды нельзя проектировать по одному лекалу, даже если они стоят рядом.

Типы резервуаров и ёмкостей и особенности их обогрева

Тип ёмкости диктует и площадь обогрева, и способ раскладки кабеля. По расположению резервуары бывают надземные, подземные и полузаглублённые; по ориентации — вертикальные (РВС) и горизонтальные (РГС); по форме — цилиндр, шар (газгольдеры СУГ), конус (бункеры). Плюс отдельная история — баки, цистерны и мелкие технологические ёмкости.

На что это влияет на практике:

Логика простая: греть надо смачиваемую поверхность, ту, за которой стоит продукт. У вертикального резервуара это стенки и днище, у горизонтального — нижняя половина цилиндра. Пустой верхний объём греть смысла нет — это выброшенные киловатты.

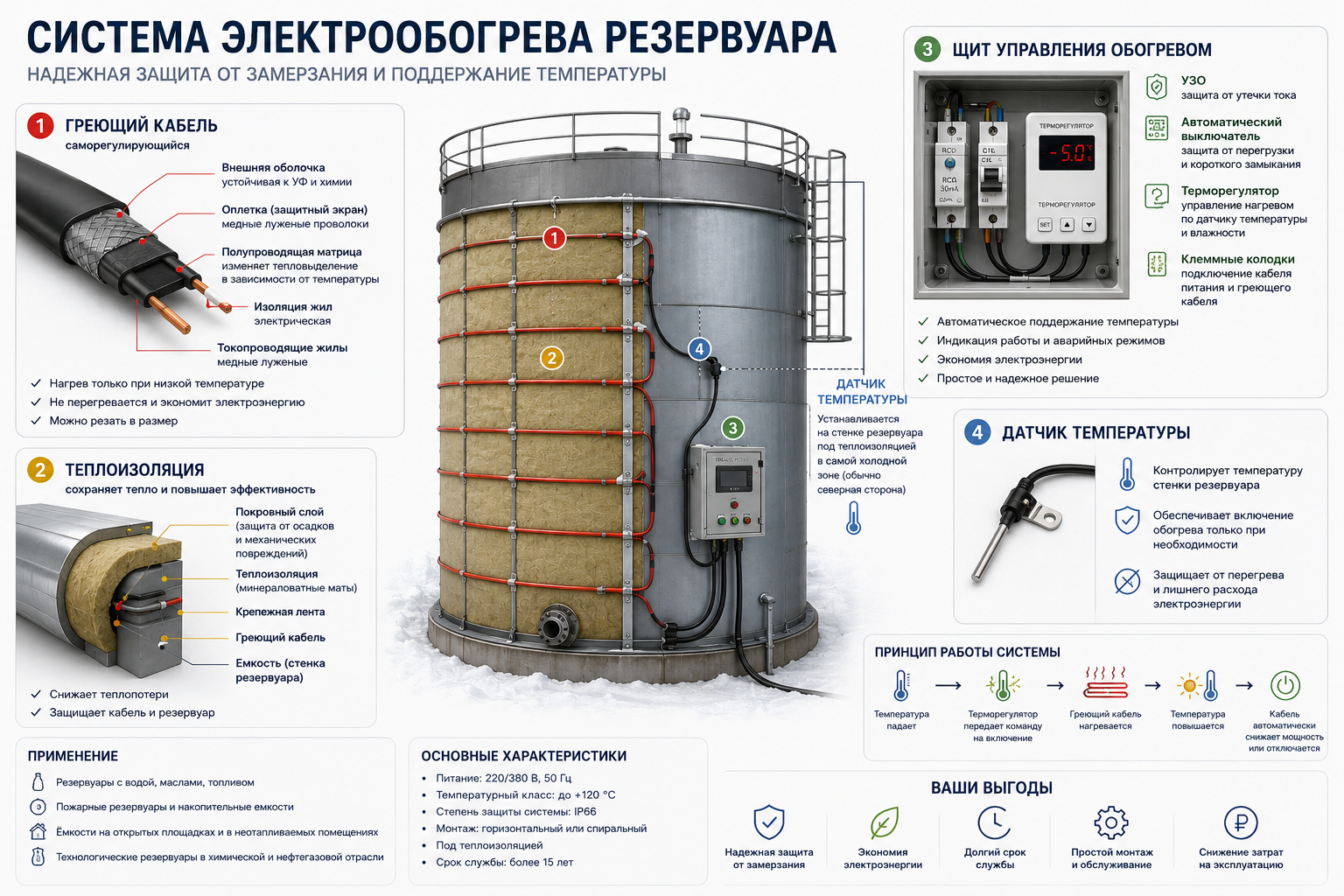

Из чего состоит система электрообогрева резервуара

Система электрообогрева — это не только кабель. Кабель без автоматики и изоляции работать будет, но недолго и неэкономично. Полный комплект такой:

1. Греющий кабель или греющая лента — источник тепла, укладывается по поверхности ёмкости.
2. Теплоизоляция поверх кабеля — удерживает тепло внутри контура (без неё вся схема теряет смысл).
3. Шкаф (щит) управления электрообогревом — ШУЭ: коммутация, защита, автоматика.
4. Терморегулятор и датчики температуры — RTD/Pt100 или капиллярные термостаты, следят за температурой продукта и поверхности.
5. Защитная аппаратура — УЗО (дифзащита), автоматические выключатели, контакторы.
6. Соединительные и концевые комплекты, крепёж — алюминиевый скотч, монтажная лента, бандажи.

Мозг системы — щит управления обогревом. Он не просто включает кабель, а поддерживает температуру по датчику, отслеживает токи утечки и отключает аварийные линии. Мы обычно закладываем в ШУЭ раздельную защиту на каждую греющую линию — при пробое изоляции гаснет один участок, а не весь резервуар. Подробнее о начинке шкафа — в материале про шкаф управления электрообогревом (ШУЭ).

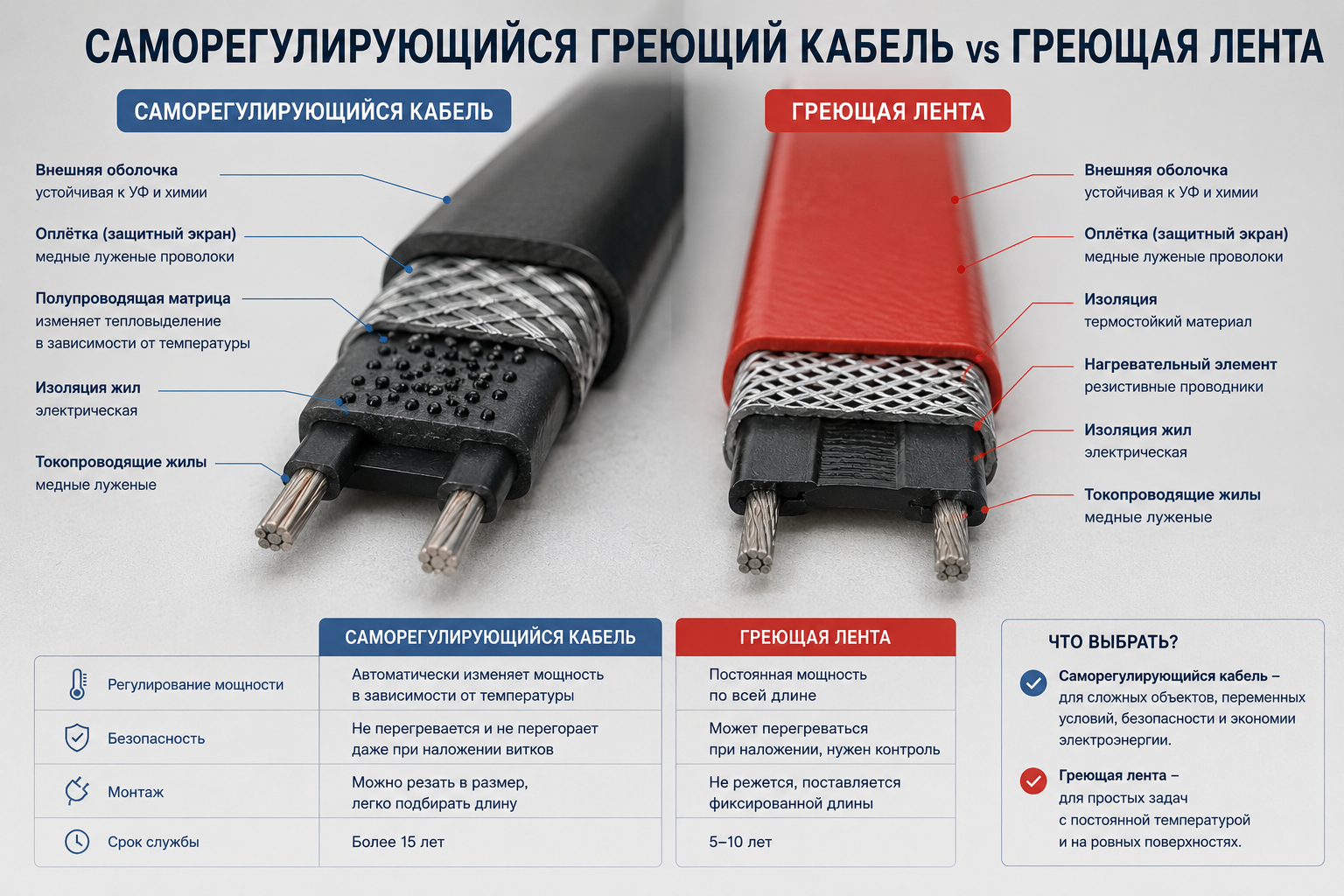

Греющий кабель или греющая лента: что выбрать

Сразу снимем путаницу в терминах. «Греющая лента» в обиходе — это плоский саморегулирующийся греющий кабель, то же самое изделие, просто плоского сечения. Никакого отдельного ГОСТа, разводящего эти понятия, нет. Так что выбор по сути сводится к одному вопросу: саморегулирующийся кабель или резистивный.

Саморегулирующийся кабель

Внутри — полупроводниковая матрица между двумя жилами. Она меняет сопротивление в зависимости от местной температуры: где холодно — греет сильнее, где нагрелось — снижает отдачу. Отсюда все плюсы. Кабель не перегорает при перехлёсте витков, его можно резать по месту на нужную длину, обслуживания требует минимум. Для резервуаров и всех взрывоопасных зон это предпочтительный вариант. Удельная мощность самрег-кабеля бывает малой (5–15 Вт/м), средней (16–35 Вт/м) и высокой (40–100 Вт/м); ходовые номиналы — 16, 24, 30 (33) Вт/м, а для промышленных резервуаров и трубопроводов диапазон обычно 15–90 Вт/м.

Один нюанс, который часто упускают. Заявленные Вт/м нормируются при определённой температуре поверхности — у Samreg и Alphatrace это +10 °C, у других производителей от +5 до +10 °C. С ростом температуры реальная мощность самрега падает. Поэтому паспортную цифру нельзя брать вслепую — её надо привязывать к рабочему режиму. Как это устроено физически — в статье как работает саморегулирующийся кабель.

Резистивный кабель

Постоянное тепловыделение по всей длине, независимо от температуры. Удельная мощность выше, но и требования жёстче: обязательный термоконтроль, витки перехлёстывать нельзя — перегреется и выйдет из строя. Оправдан там, где нужна высокая стабильная мощность на протяжённом контуре и есть надёжная автоматика. На резервуарах его применяют реже.

Каталог по типам смотрите здесь: саморегулирующийся греющий кабель и греющая лента (плоский самрег-кабель).

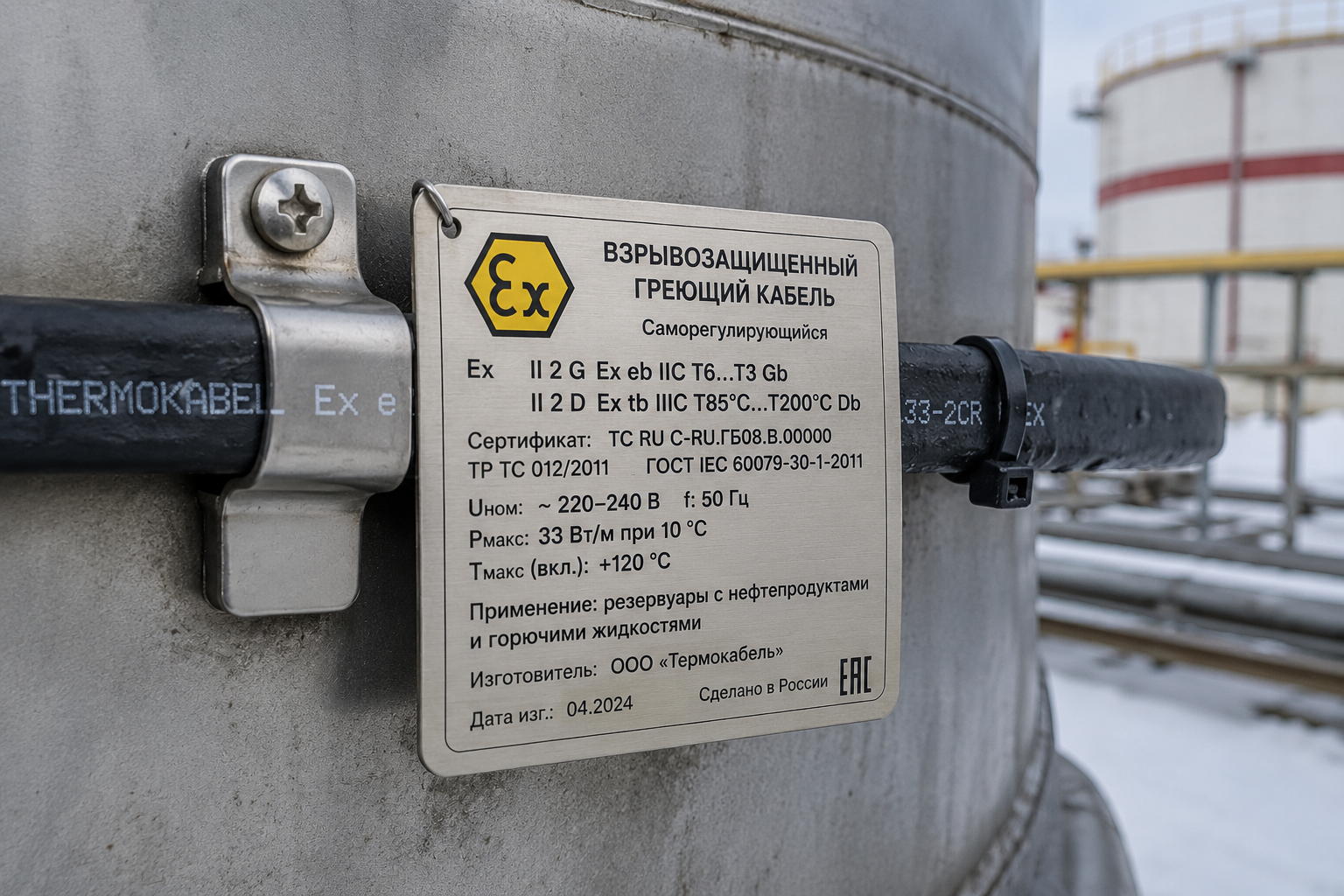

Взрывозащита Ex: обогрев резервуаров с нефтепродуктами

Если в резервуаре нефть, ГСМ, СУГ или растворитель, обычный кабель ставить нельзя. Оборудование во взрывоопасных зонах сертифицируется по ТР ТС 012/2011 и серии ГОСТ IEC/Р МЭК 60079; общие требования задаёт ГОСТ 31610.0-2019 (он же ГОСТ IEC 60079-0).

Разберём типовую маркировку взрывозащищённого греющего кабеля — 1Ex e IIC T6 Gb X:

• 1 — уровень взрывозащиты;
• Ex — оборудование взрывозащищённое;
• e — вид защиты «повышенная надёжность»;
• IIC — группа взрывоопасной газовой смеси, самая жёсткая (включает водород и ацетилен);
• T6 — температурный класс, максимальная температура поверхности не выше 85 °C;
• Gb — уровень взрывозащиты для газовых сред, зона 1;
• X — есть особые условия применения.

Взрывоопасные зоны классифицируют по вероятности присутствия смеси. Газовые — классы 0, 1, 2 (ГОСТ IEC 60079-10-1), пылевые — 20, 21, 22 (ГОСТ 31610.10-2 / IEC 60079-10-2). Резервуары с нефтью, ГСМ и СУГ обычно попадают в зону 1 или 2. При подборе учитывают три вещи разом: класс зоны, группу (категорию) смеси и температурный класс — по температуре самовоспламенения конкретного продукта.

На практике мы подбираем кабель для резервуаров с нефтепродуктами именно по этой связке: класс зоны плюс температурный класс продукта. Ошибка на этом шаге — не про переплату, а про допуск объекта к эксплуатации, поэтому маркировку проверяем до закупки, а не после.

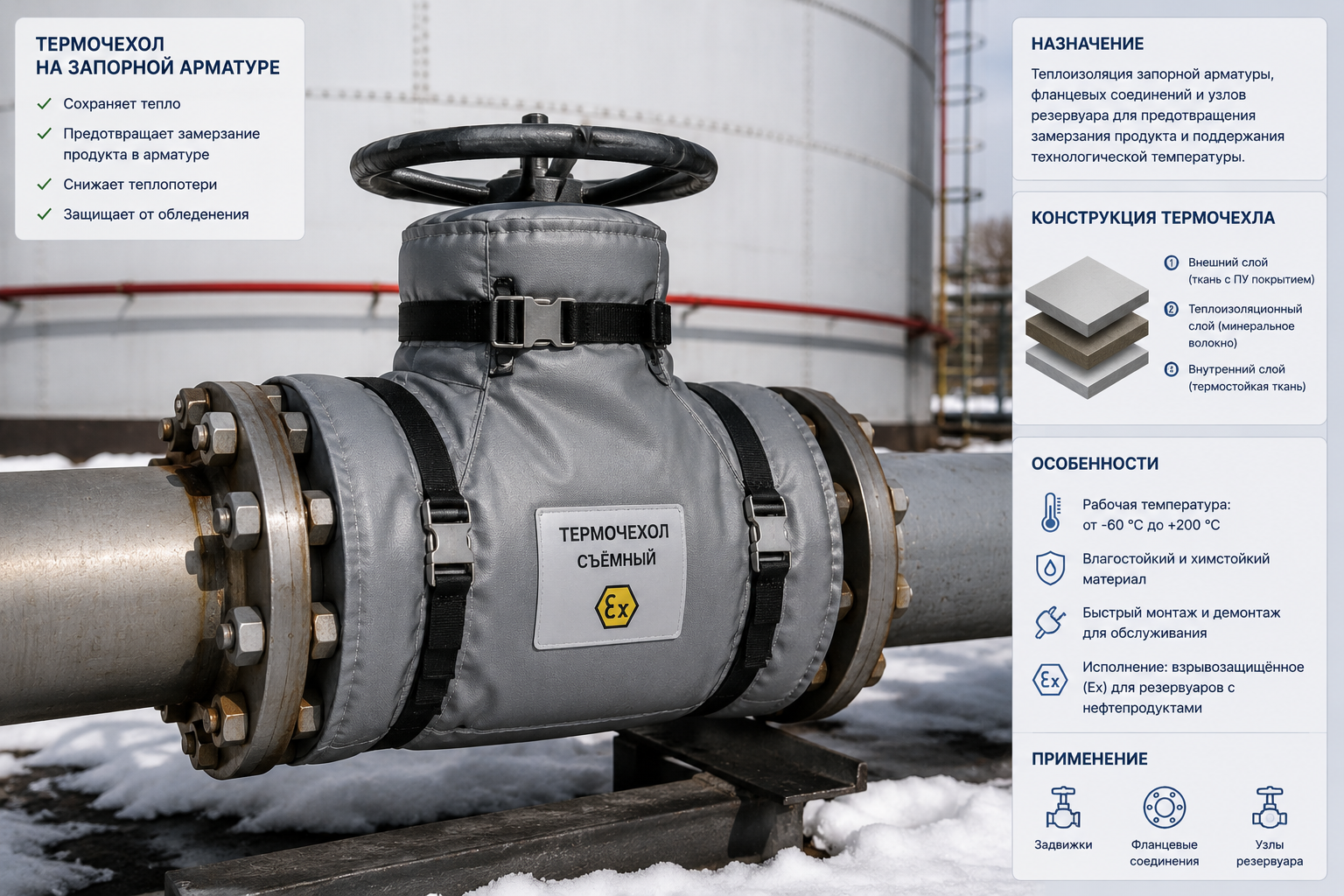

Термочехлы и термоодеяла для арматуры и узлов

Намотать кабель на ровную стенку резервуара несложно. Проблема начинается на арматуре — задвижки, клапаны, фланцы, люки, насосы, датчики КИПиА. Форма сложная, кабель нормально не ложится, а разбирать узел для ревизии придётся регулярно. Здесь и выручают термочехлы (термоодеяла) — быстросъёмная теплоизоляция.

Конструктивно это оболочка: наружный и внутренний слой из стеклоткани с силиконовым или ПТФЭ-покрытием, наполнитель — базальтовая или минеральная вата. Рабочий диапазон в зависимости от модели тянется от −60…−200 °C до +600…+1100 °C, типовая изоляция эффективна до +600 °C. Чехлы многоразовые, срок службы порядка 10 лет — снял на ремонт, поставил обратно. А если арматуру нужно не просто изолировать, но и греть, внутрь чехла закладывают греющий кабель — получается термочехол с обогревом.

Мы в GEES термочехлы и термоодеяла производим сами и шьём под конкретную арматуру заказчика по замерам. Это тот случай, когда типовой размер редко подходит: у каждой задвижки своя геометрия.

Теплоизоляция резервуара — без неё обогрев не работает

Отдельно проговорю, потому что на этом экономят чаще всего. Греющий кабель без теплоизоляции — это отопление улицы. Тепло уходит через голую стенку почти сразу, кабель работает на полную, счёт за электричество растёт, а продукт всё равно остывает.

Изоляция удерживает тепло в контуре и напрямую снижает требуемую мощность — она входит в расчёт как параметры λ (теплопроводность) и d (толщина). Материалы стандартные: минеральная (базальтовая) вата, напыляемый ППУ, пеностекло. Поверх — защитное покрытие из оцинкованной стали или алюминия, чтобы изоляция не мокла и не разрушалась. Толщину не берут «на глаз», а подбирают расчётом; в нашем примере ниже это 150 мм при λ около 0,05 Вт/м·°С. Про теплоизоляцию резервуаров стоит помнить одно: экономия на ней оборачивается перерасходом электроэнергии на весь срок службы системы.

Расчёт мощности обогрева по теплопотерям

Мощность обогрева считают от теплопотерь через изоляцию. Базовая формула:

P = S × (λ / d) × Δt × k

где:

• S — площадь обогреваемой поверхности ёмкости, м²;
• λ — коэффициент теплопроводности изоляции, Вт/м·°С;
• d — толщина изоляции, м;
• Δt — разница температур внутри и снаружи, °С;
• k — коэффициент запаса, 1,25.

Величина λ/d — это удельный тепловой поток через слой изоляции. Разберём на готовом примере.

Дано: температура внутри +10 °C, снаружи −20 °C (значит Δt = 30 °C); площадь поверхности S = 15 м²; толщина изоляции d = 0,15 м; λ = 0,05 Вт/м·°С.

Считаем:

• λ/d = 0,05 / 0,15 = 0,33 Вт/(м²·°С);
• P = 15 × 0,33 × 30 × 1,25 ≈ 185,6 Вт.

Это и есть требуемая мощность для этой ёмкости с уже заложенным запасом 1,25. Площадь боковой поверхности вертикального цилиндра при этом берут по формуле S = 2·π·R·(h + R), но в расчёт идёт именно обогреваемая (смачиваемая) поверхность, а не вся геометрическая.

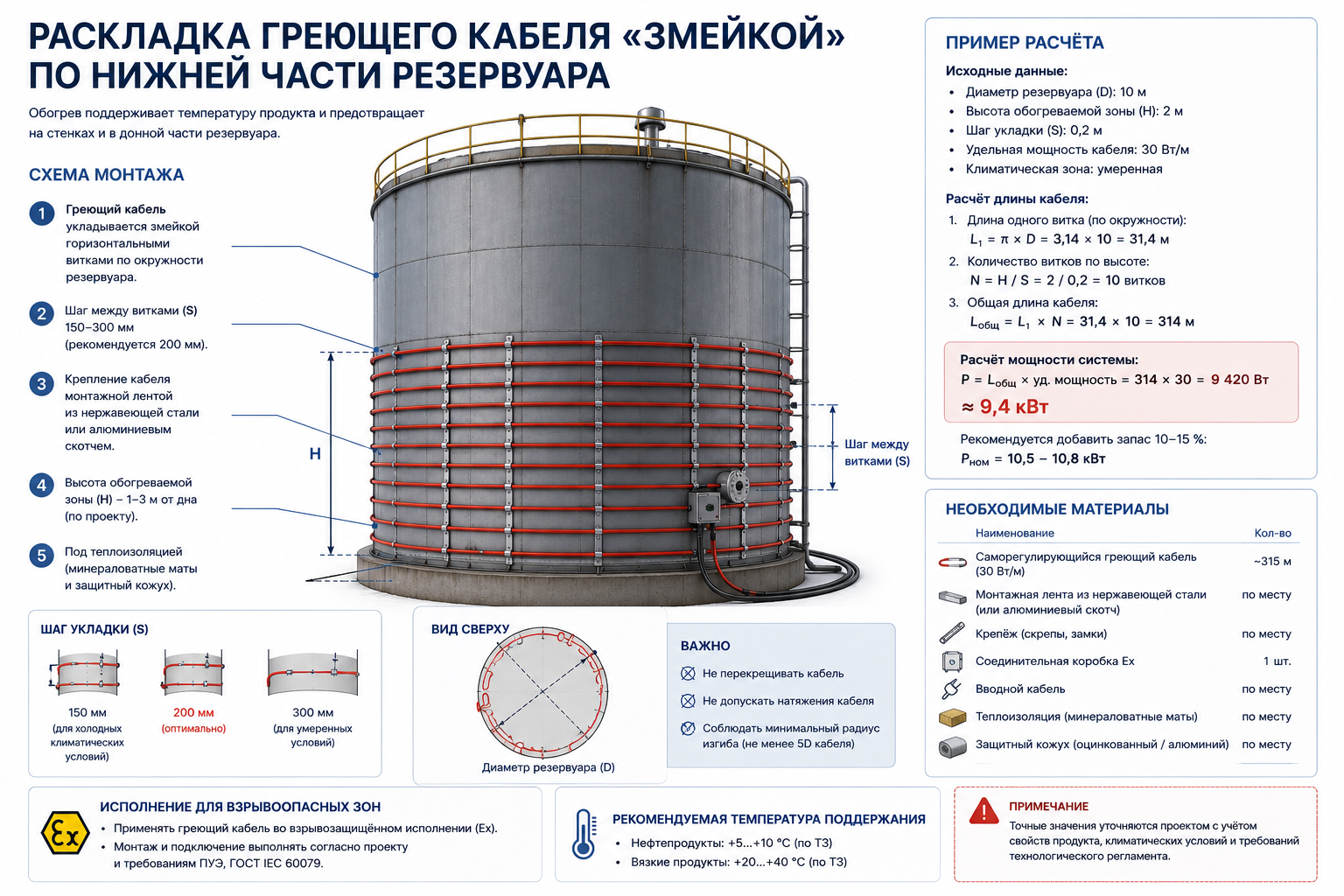

Дальше эту мощность раскладывают в кабель. Кабель укладывают змейкой рядами; для резервуаров берут экранированный саморегулирующийся, несколько рядов по высоте или длине. Чем меньше шаг между витками, тем выше удельная мощность на поверхность — типовой шаг по расчётным методикам 100–300 мм. И практический момент: если ёмкость заполнена не полностью, кабель концентрируют в нижней части, где стоит продукт. Верх греть незачем — это прямая экономия энергии.

На объектах мы закладываем запас 1,25 и отдельно учитываем неполное заполнение ёмкости — это две вещи, которые калькулятор «в лоб» обычно не ловит. Точный расчёт под ваш продукт и климат сделаем в рамках проектирования системы электрообогрева.

[TODO-2: диапазон цен/условия GEES или «рассчитывается по проекту»]

Как проходит проект обогрева резервуара под ключ

Порядок работ у нас отработанный, ниже — этапы по шагам:

1. Обследование объекта и сбор исходных данных — тип и объём ёмкости, продукт, климатический район, класс взрывоопасной зоны; формирование ТЗ.
2. Теплотехнический расчёт и проект — теплопотери, требуемая мощность, схема раскладки кабеля, спецификация.
3. Подбор оборудования — греющий кабель, при необходимости термочехлы, теплоизоляция, щит управления и автоматика.
4. Монтаж — укладка кабеля, установка датчиков, теплоизоляция, сборка и подключение ШУЭ.
5. Пусконаладочные работы — проверка сопротивления изоляции, настройка терморегуляторов, прогон системы.
6. Сдача и сервис — исполнительная документация, инструктаж персонала, обслуживание.

Частые вопросы (FAQ)

Каким кабелем обогревать резервуар — саморегулирующимся или резистивным? Для большинства ёмкостей и для всех взрывоопасных зон предпочтителен саморегулирующийся. Он не перегревается при перехлёсте витков, экономичнее в работе и режется по месту на нужную длину. Резистивный оправдан там, где нужна высокая стабильная мощность и есть надёжный термоконтроль.

Как рассчитать мощность обогрева резервуара? По теплопотерям через изоляцию: мощность = площадь × (λ / d) × Δt × запас 1,25. Пример: для S = 15 м², Δt = 30 °C и изоляции 150 мм (λ = 0,05 Вт/м·°С) получается около 185,6 Вт.

Нужна ли теплоизоляция, если уже есть греющий кабель? Обязательна. Без изоляции теплопотери и расход электроэнергии кратно выше, продукт всё равно остывает, а система работает вхолостую. Изоляция входит в расчёт мощности и напрямую её снижает.

Какой кабель нужен для резервуара с нефтепродуктами? Взрывозащищённый, с Ex-маркировкой (например, 1Ex e IIC T6 Gb X), подобранный под класс взрывоопасной зоны и температурный класс продукта. Требования — ТР ТС 012/2011 и серия ГОСТ IEC 60079.

Чем термочехол отличается от обогрева кабелем? Термочехол — это быстросъёмная теплоизоляция для арматуры, люков, фланцев и насосов, куда кабель намотать сложно. Может идти с встроенным греющим кабелем. Его снимают на ремонт и ставят обратно, кабель так не размотаешь.

Можно ли обогреть уже заполненный или частично заполненный резервуар? Да. При неполном заполнении греющий кабель концентрируют в нижней части ёмкости — там, где находится продукт. Это снижает расход энергии без потери эффективности.

Что в итоге

Несколько практических выводов, чтобы не наступить на типовые грабли:

• Сначала определите задачу — защита от замерзания или поддержание технологической температуры. От неё зависит целевая температура, а значит и мощность.
• Кабель почти всегда саморегулирующийся, для нефтепродуктов — обязательно с Ex-маркировкой под класс зоны и температурный класс.
• Теплоизоляция не опция, а часть расчёта; на ней экономить дороже всего.
• Мощность считайте по теплопотерям с запасом 1,25, а на частично пустой ёмкости грейте только низ.
• Арматуру и люки закрывайте термочехлами — кабель туда не ложится нормально.

И рекомендация, которой не было выше: не проектируйте резервуар в отрыве от обвязки. Обогрев резервуара и обогрев трубопроводов удобнее вести с одного щита и по одному проекту — так дешевле и в монтаже, и в эксплуатации. Расчёт и проект под ваш объект сделаем в GEES.
