Обогрев трубопроводов греющим кабелем: как устроен и как выбрать систему

Обогрев трубопроводов греющим кабелем — это надёжный способ не дать воде замёрзнуть в трубе там, где она проходит выше глубины промерзания: на вводе в дом, в неотапливаемом подполе, вдоль наружной стены. Кабель компенсирует теплопотери и держит температуру содержимого выше нуля. Ниже разберём, как это работает, где класть кабель — внутри трубы или снаружи, как выбрать мощность в Вт/м по диаметру и что вообще входит в систему.

Материал получился длинным: это хаб, к которому мы привязали отдельные статьи по монтажу, разделке муфт и выбору кабеля. Если вам нужен один конкретный вопрос — смотрите оглавление и переходите по ссылкам внутри текста.

Зачем нужен обогрев труб и как он работает

Труба замерзает не потому, что «на улице холодно», а потому что вода в ней теряет тепло быстрее, чем успевает его получать. Стоячая вода в неутеплённой трубе на морозе −20 °C прихватывается за несколько часов. Дальше лёд расширяется, рвёт стенку или фитинг — и весной вы меняете не кабель за пару тысяч рублей, а участок водопровода с раскопкой.

Греющий кабель эту логику разворачивает. Он не «греет воду» в бытовом смысле, а компенсирует те самые теплопотери — отдаёт трубе ровно столько тепла, сколько она теряет через изоляцию наружу. Задача скромная: удержать содержимое выше 0 °C. Поэтому кабель и работает всегда в паре с теплоизоляцией, а не вместо неё. Без утеплителя вы будете греть улицу, и никакая мощность не спасёт.

Важный момент, который экономит людям деньги. Труба, уложенная ниже глубины промерзания грунта, в обогреве обычно не нуждается — там земля сама держит плюс. По СП 131.13330.2020 для Москвы и области глубина промерзания зависит от грунта: суглинки и глины — 1,35 м, мелкие и пылеватые пески — 1,64 м, гравелистые пески — 1,76 м, крупнообломочные грунты — до 2,0 м. Для прикидки часто берут около 1,4 м.

Труба глубже ~1,35–1,64 м (для МО) обычно не мерзнет. Обогрев нужен на вводах в дом, в стенах, на открытых и мелкозаглублённых участках — там, где труба поднимается выше линии промерзания.

То есть кабель нужен не по всей трассе, а точечно: на переходах из грунта в дом, на наружных участках, в холодных технических помещениях. Это первое, что мы проверяем, когда клиент присылает схему участка — часто выясняется, что греть надо метров пять, а не пятьдесят.

Резистивный или саморегулирующийся: какой кабель выбрать

Для трубы применяют два типа греющего кабеля, и разница между ними принципиальная — не только в цене.

Резистивный кабель

Резистивный кабель греет за счёт сопротивления жилы и выдаёт фиксированную мощность по всей длине одинаково. У него два ограничения, которые нужно держать в голове. Первое: ему обязательно нужен терморегулятор, иначе он будет греть и в оттепель, наматывая киловатты. Второе: его нельзя резать на произвольные отрезки — длина задана на заводе, и укоротить секцию «по месту» не выйдет. Зато он дешевле и хорошо работает там, где длина известна заранее и не меняется.

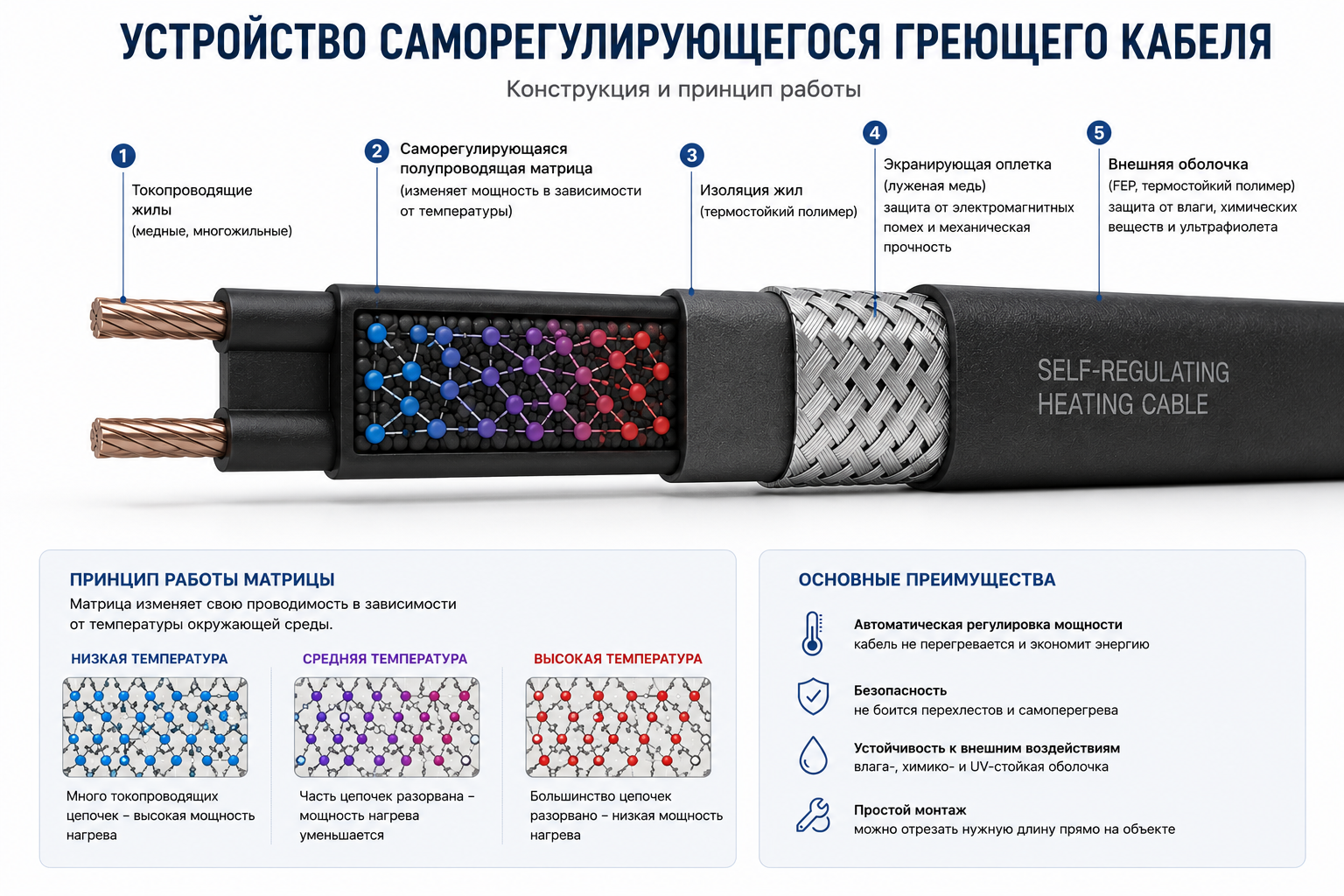

Саморегулирующийся кабель

Саморегулирующийся кабель — история умнее. Внутри у него две параллельные токопроводящие жилы, а между ними — полупроводниковая углеродная матрица. Когда участок кабеля нагревается, полимер матрицы расширяется, расстояние между проводящими цепочками растёт, сопротивление увеличивается — и тепловыделение на этом участке падает. Остыл участок — всё наоборот, отдача растёт. Каждый сантиметр кабеля подстраивается под свою температуру сам. Сверху матрицы идёт внутренняя изоляция, медная лужёная оплётка-экран и наружная оболочка с УФ-защитой.

Отсюда его удобство: такой кабель можно резать на нужные отрезки, он не боится перехлёста (сам не перегреется в точке пересечения) и не требует жёсткой привязки к длине. Подробнее про физику — в отдельном разборе, как работает саморегулирующийся греющий кабель. У саморегулирующихся кабелей есть температурные классы: низкотемпературные — до 80 °C, среднетемпературные — до 190 °C, высокотемпературные — до 250 °C. Для водопровода и канализации хватает низкотемпературных, высокие классы — это уже промышленные среды.

Экранированный или неэкранированный

Ещё один выбор, который новички часто игнорируют. Экран — это медная оплётка поверх изоляции. Она даёт заземление и защиту: при повреждении наружной оболочки ток уйдёт на землю, а не на воду или на человека. Именно поэтому экран обязателен, если кабель подключается через УЗО (а он должен), и для любой подземной прокладки. Неэкранированный кабель дешевле, но для труб с водой и для закопанных участков он небезопасен — мы такие для водопровода не ставим.

Все нормальные греющие кабели делаются по ГОСТ Р МЭК 60800-2017 — это стандарт на нагревательные кабели на рабочее напряжение 300/500 В для обогрева и защиты от обледенения. Наличие соответствия этому ГОСТу — первое, на что стоит смотреть в паспорте.

Как читать таблицу: если у вас типовой ввод водопровода в частном доме и вы не хотите думать про раскрой и перегрев — берите саморегулирующийся, он прощает ошибки монтажа. Резистивный имеет смысл там, где трасса длинная, ровная, длина посчитана заранее и бюджет важнее удобства. На практике под водопровод и канализацию мы почти всегда закладываем саморегулирующийся греющий кабель.

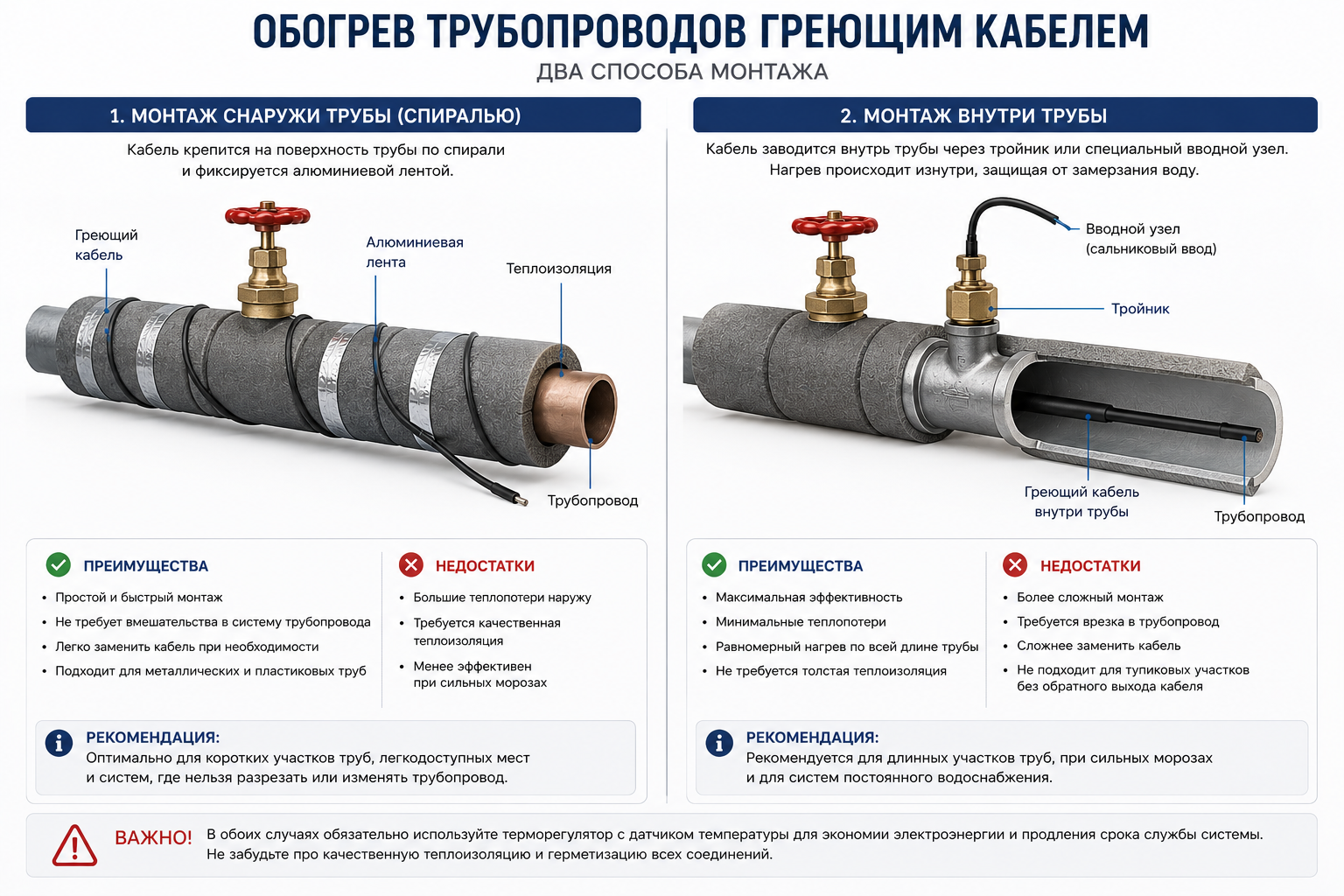

Внутри трубы или снаружи: как правильно проложить кабель

Кабель можно проложить двумя способами — снаружи по стенке трубы или завести внутрь, прямо в поток воды. Оба рабочие, но подходят под разные ситуации.

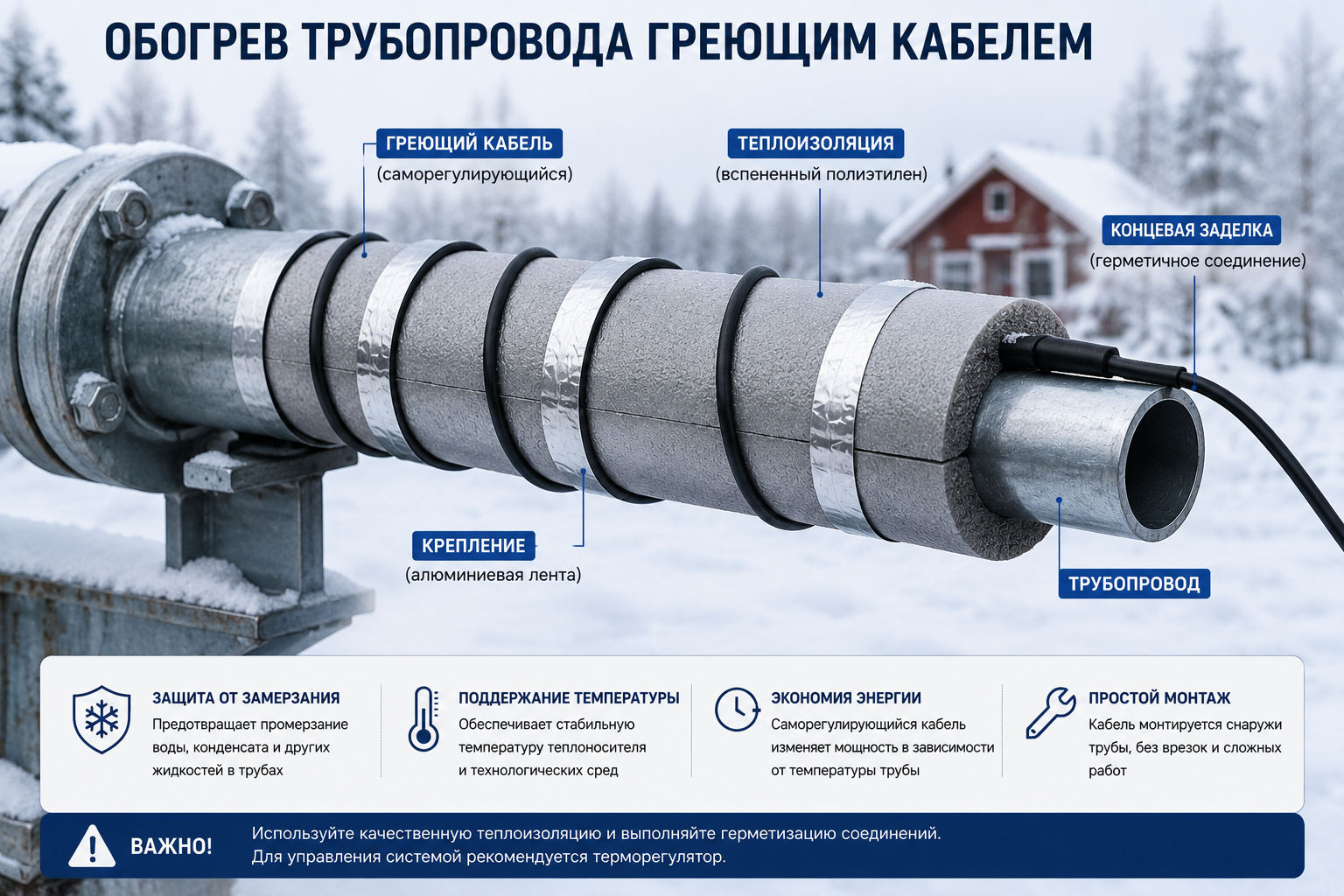

Монтаж снаружи трубы

Снаружи кабель укладывают тремя способами: параллельно (линейной ниткой вдоль трубы), спиралью (намоткой) и «змейкой». Линейная укладка — самая простая и частая для небольших диаметров. Спираль нужна, когда одной нитки не хватает по мощности: расход кабеля при этом растёт через коэффициент укладки, и для больших диаметров он доходит до 1,1–1,5 (то есть на метр трубы уходит до полутора метров кабеля).

Крепят кабель к трубе алюминиевым скотчем (лентой) толщиной не меньше 100 мкм — причём лентой по всей длине, а не точечно. Алюминий ещё и работает как теплораспределитель, разгоняя тепло по окружности трубы. Пластиковые стяжки как единственное крепление недопустимы: они держат кабель точечно, между точками он отходит от трубы и греет воздух. Стяжки — только как вспомогательная фиксация в дополнение к ленте.

Монтаж внутри трубы

Внутренний монтаж — когда кабель заводят прямо в трубу через фитинг или тройник. Кабель идёт по потоку воды, ближе к среде, поэтому теплопотери ниже и мощности требуется меньше. Ввод герметизируют через сальниковый узел (втулку), который затягивается как обычное трубное резьбовое соединение. Кусок кабеля (примерно 5–7 см) с концевой муфтой обязательно остаётся снаружи и с водой не контактирует — это защита от попадания влаги в концевую заделку.

И тут главное предупреждение, которое упускают почти все, кто ставит кабель сам. В трубу с питьевой водой можно заводить только специальный кабель с наружной оболочкой из пищевого фторполимера и санитарно-гигиеническим сертификатом. Обычный саморегулирующийся кабель внутрь питьевой трубы — нельзя: оболочка не рассчитана на контакт с водой, и есть риск попадания в неё вредных веществ. Мы этот вопрос всегда задаём первым, если клиент хочет монтаж изнутри: питьевая вода или техническая? От ответа зависит, какой кабель вообще допустим.

Что выбрать в вашем случае

Коротко логика такая. Внутрь трубу заводят, когда она под землёй или в стене, нужна минимальная мощность и снаружи её уже не утеплить. Снаружи — когда к трубе есть доступ, нужна простая и недорогая система и вы хотите иметь возможность обслуживать или заменить кабель без вскрытия трубы.

Как читать: если труба доступна и это техническая или канализационная линия — почти всегда снаружи, так проще и обслуживать. Если труба замурована и это единственный вариант — внутрь, но с пищевым кабелем. Развёрнутое сравнение с примерами вынесли в отдельный материал: греющий кабель внутрь трубы или снаружи.

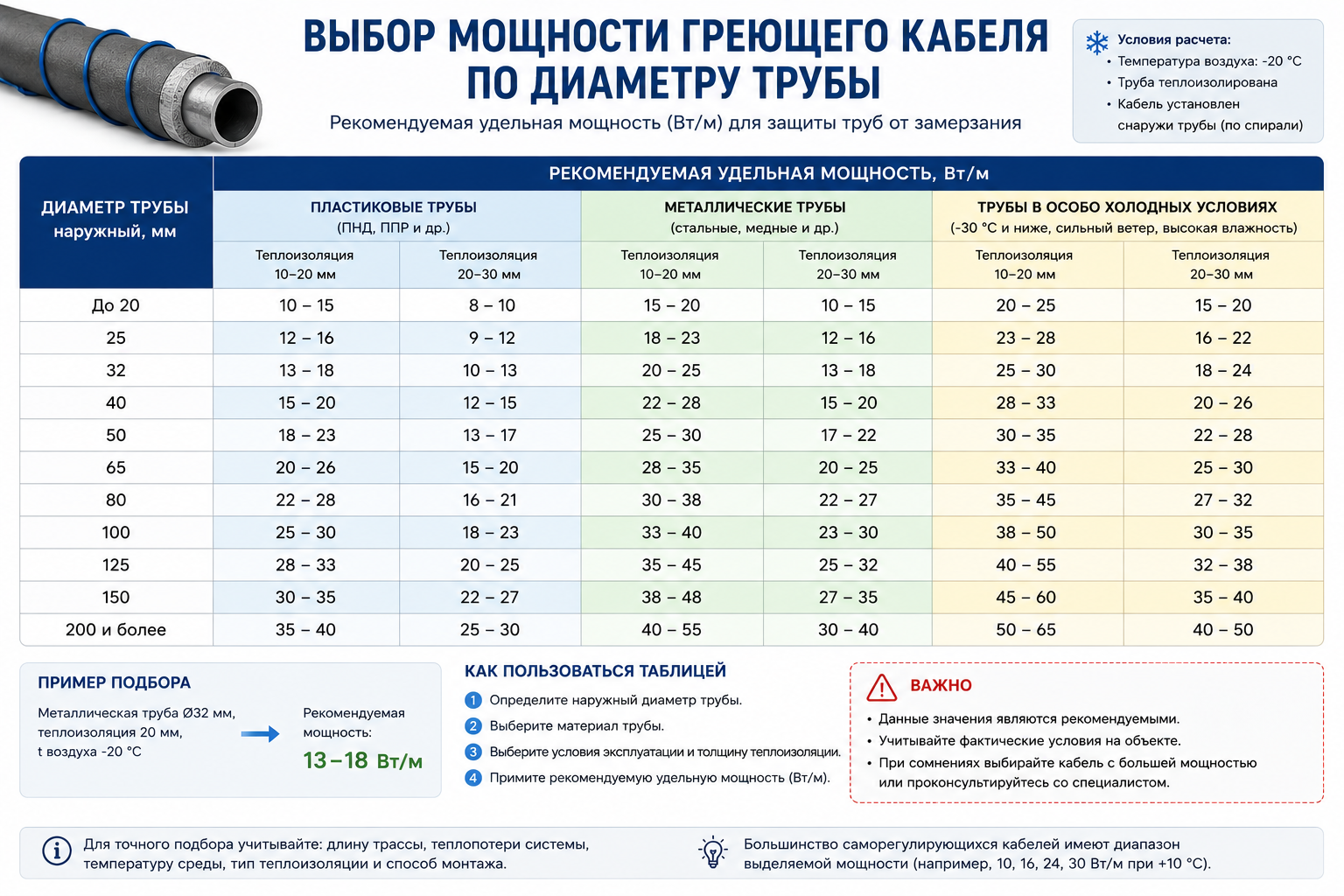

Как выбрать мощность греющего кабеля по диаметру трубы

Тут начинается собственно инженерия. Мощность кабеля в Вт/м подбирают по диаметру трубы, климату и материалу. Есть базовая таблица для защиты от замерзания — её приводят два независимых источника с одинаковыми значениями, так что ориентир надёжный.

Как читать: это отправная точка, а не финальная цифра. На неё накладывается климат. Для умеренной зоны (около −20 °C) трубам до Ø 32 мм хватает 10–15 Вт/м. Для холодных регионов (−30 °C и ниже) и труб от Ø 50 мм закладывают уже 17–25 Вт/м. Отдельно про пластик: на пластиковые трубы больше 17 Вт/м не ставят — оболочка не любит локальный перегрев, поэтому мощность ограничивают, а недостаток добираем спиральной укладкой.

Диапазоны у разных источников слегка расходятся, и это нормально: точное значение всегда считается по теплопотерям конкретной трубы и климату региона, а не берётся из таблицы вслепую.

Формула длины и запас

Когда мощность выбрана, считаем длину кабеля:

L = (Lтр × Qуд × Kзап) / Pуд

где Lтр — длина трубы, Qуд — удельные теплопотери трубы (Вт/м), Pуд — удельная мощность кабеля (Вт/м), Kзап — коэффициент запаса.

Коэффициент запаса зависит от типа кабеля и того, учли ли вы опоры и арматуру. Для саморегулирующегося берут 1,1 (с учётом опор) или 1,2 (без). Для резистивного — 1,2 или 1,36 соответственно. В упрощённых прикидках часто берут ~1,3. На практике мы под саморегулирующийся кабель закладываем запас 1,1–1,2 и считаем длину именно от теплопотерь, а не от диаметра — диаметр это только быстрая проверка «в уме».

Простой пример. Труба Ø 25 мм, длина 10 м, по таблице берём 16 Вт/м, кабель прокладываем линейно (одна нитка, коэффициент укладки 1,0), запас 1,2. Длина кабеля ≈ 10 × 1,2 = 12 м, суммарная мощность ≈ 12 × 16 ≈ 190 Вт. Если бы пришлось класть спиралью на большем диаметре, к длине добавился бы коэффициент укладки 1,1–1,5.

Если считать не хочется или объект серьёзный — это как раз работа для проектирования системы электрообогрева: мы посчитаем теплопотери по вашему региону, подберём кабель и дадим спецификацию.

Теплоизоляция, автоматика и безопасность

Кабель — это половина системы. Вторая половина — то, что делает его эффективным и безопасным.

Теплоизоляция

Без утеплителя обогрев не работает, точка. Отсутствие изоляции повышает энергопотребление на 30–40 % — вы просто топите улицу и платите за электричество вдвое. Минимальные толщины: от 13 мм под землёй, 20–30 мм для открытых участков. И у изоляции обязательно должно быть влагозащитное покрытие — намокший утеплитель теряет свойства и превращается в мостик холода. Мокрая минвата зимой греет примерно как её отсутствие.

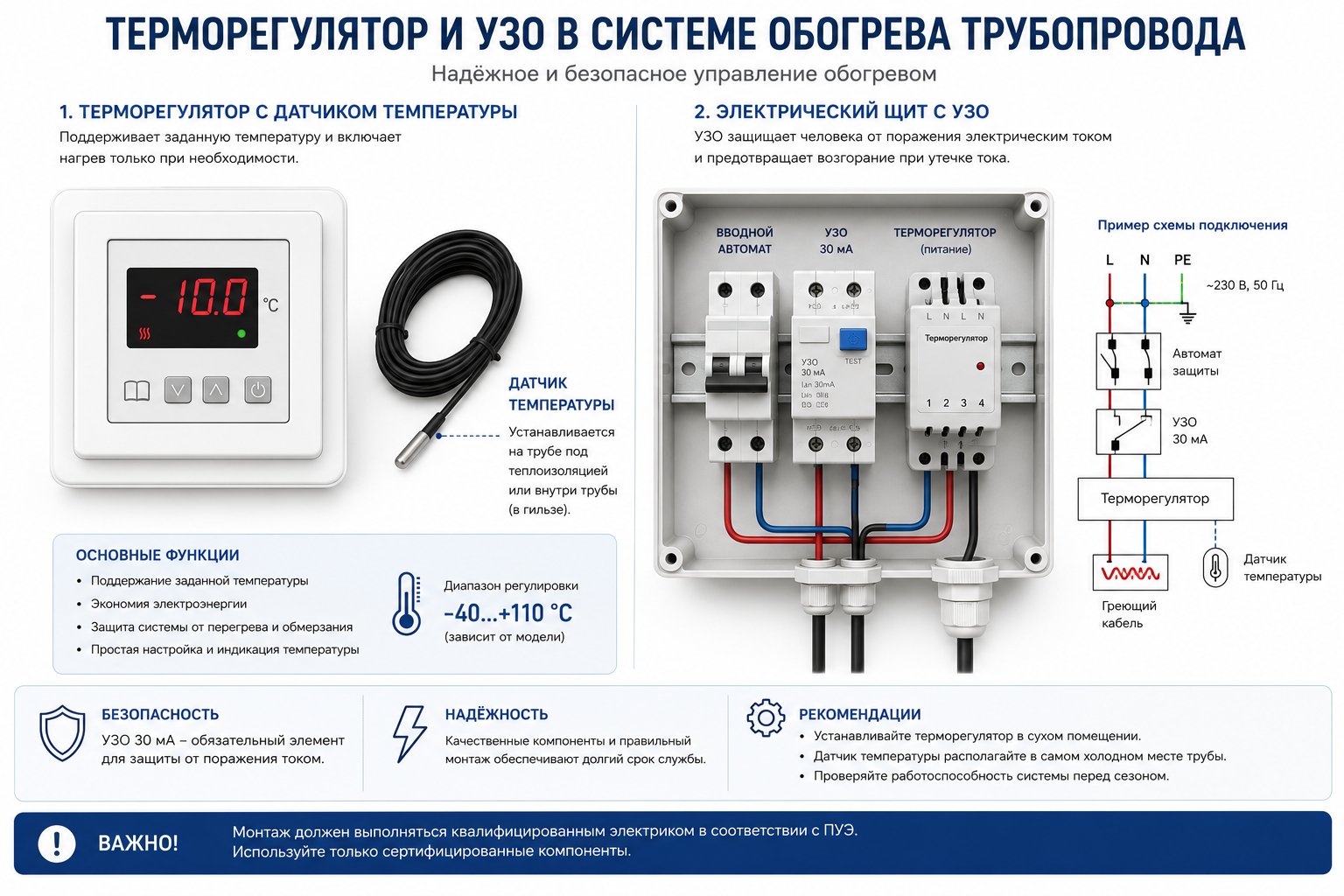

Терморегулятор и датчик

Для резистивного кабеля терморегулятор обязателен. Для саморегулирующегося — формально нет, но мы рекомендуем: он экономит электричество, отключая систему, когда мороз отступил. Порог включения обычно ставят на +5 °C, рабочий диапазон настроек для труб — 0…+10 °C. Датчик температуры важно разместить так, чтобы на него не влияло тепло самого кабеля, иначе он будет «видеть» кабель, а не трубу, и отключаться раньше времени. Подобрать модель можно в разделе терморегуляторы.

УЗО и заземление

Подключение греющего кабеля — всегда через УЗО с током утечки не более 30 мА. Кабель заземляется через свой экран (вот зачем нужна медная оплётка). Это не рекомендация «на всякий случай», а условие безопасности: рядом вода, влага и металл, и при пробое изоляции УЗО отключит линию за доли секунды. Без него систему на воде включать нельзя.

Чтобы было видно, из чего собирается вся система, — короткий чек-лист:

• греющий кабель (резистивный или саморегулирующийся);
• комплект подключения: концевая и соединительная муфты, сальниковый ввод (для монтажа внутри);
• терморегулятор с датчиком температуры;
• УЗО или дифавтомат;
• теплоизоляция с влагозащитой;
• крепёж — алюминиевая лента;
• для крупных объектов — шкаф управления электрообогревом (ШУЭ).

Всё это, кроме кабеля, собрано в разделе комплектующие для обогрева.

Обогрев разных типов трубопроводов

Диапазоны мощности и требования сильно зависят от того, что за труба. Разберём три типовых случая.

Водопровод: дача и частный дом

Самый частый запрос. Для бытового водопровода Ø 20–32 мм обычно достаточно 10–17 Вт/м, для больших диаметров или сильных морозов — 25–30 Вт/м. Обогрев ставят на вводе, в неотапливаемом подполе, на участке от скважины/колодца до дома. Кабель чаще снаружи, под изоляцией; внутрь заводят, только если труба недоступна и с пищевым сертификатом. Подобрать линейку под трубу можно в категории греющий кабель для водопровода.

Канализация и дренаж

Канализацию греют, когда она проходит с малым уклоном, мелко заложена или подолгу стоит без стоков — тогда остатки воды в трубе прихватывает. Мощность здесь выше: 25–40 Вт/м, рабочий диапазон поддержания 0…+10 °C. Для канализации Ø 110 мм ориентир — те же 30 Вт/м из базовой таблицы. Кабель кладут снаружи, реже внутри; изоляция обязательна так же, как на водопроводе.

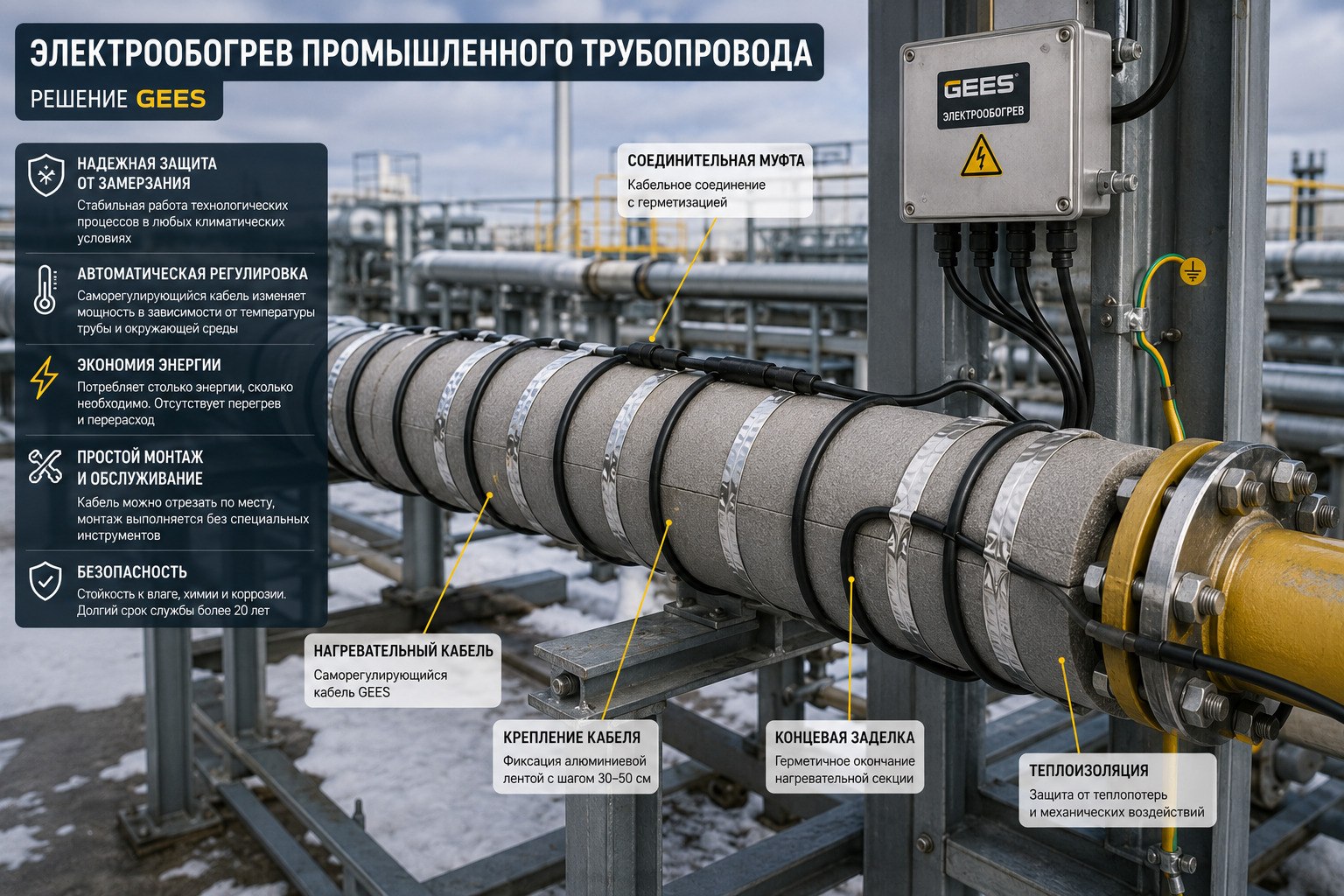

Промышленные трубопроводы

Здесь задача шире, чем «не заморозить». Промышленный электрообогрев поддерживает технологическую температуру среды и защищает от замерзания на объектах нефтегаза, химии, пищевой промышленности, металлургии, водоканала. Диапазоны мощности другие: канализация и стоки — 25–40 Вт/м, водоводы большого диаметра — 30–60 Вт/м, дальше зависит от среды и требуемой поддерживаемой температуры. Кроме саморегулирующихся и резистивных кабелей, для высоких температур применяют кабели с минеральной изоляцией (MI). Управление на таких объектах — через шкафы ШУЭ с контролем по зонам.

Это профиль, в котором работает GEES: промышленный электрообогрев с расчётом, проектом и монтажом.

Монтаж системы обогрева: коротко о главном

Последовательность монтажа на трубе, если совсем сжато:

1. Подготовить трубу — очистить поверхность, убедиться, что нет острых заусенцев.
2. Уложить кабель по выбранной схеме (линейно, спиралью или змейкой).
3. Прихватить кабель алюминиевой лентой по всей длине.
4. Смонтировать концевую и соединительную муфты, при внутреннем вводе — сальниковый узел.
5. Закрыть трубу теплоизоляцией с влагозащитой.
6. Установить терморегулятор с датчиком.
7. Подключить питание через УЗО.

Каждый из этих шагов — с нюансами, и в один список их не уместить. Подробности по укладке — в статье пошаговый монтаж кабеля на трубу, по муфтам — в инструкции разделка и подключение муфты. Если объект сложный или гарантия важна, разумнее заказать монтаж обогрева трубопроводов под ключ — тогда за расчёт, комплектацию и работу отвечает одна сторона.

По СП 40-102-2000 водопроводные и канализационные трубы вообще рекомендуется прокладывать ниже уровня промерзания грунта — тогда обогрев нужен только на вводах и открытых участках.

Что почитать дальше

Это хаб-статья. Вот дочерние материалы по теме — от физики кабеля до конкретных инструкций:

• Как работает саморегулирующийся греющий кабель — устройство матрицы, почему кабель сам регулирует нагрев и не перегорает на перехлёсте.
• Греющий кабель внутрь трубы или снаружи — развёрнутое сравнение двух способов монтажа с примерами и цифрами по теплопотерям.
• Пошаговый монтаж кабеля на трубу — укладка, крепление лентой, изоляция.
• Разделка и подключение муфты — как собрать концевую и соединительную заделку своими руками.
• Проектирование системы электрообогрева — расчёт теплопотерь, подбор кабеля и спецификация под ваш объект.

Часто задаваемые вопросы

Какой греющий кабель выбрать для водопровода? Для бытового водопровода почти всегда берут саморегулирующийся кабель — его можно резать под нужную длину, он не боится перехлёста и прощает ошибки монтажа. Мощность подбирают по диаметру: для труб Ø 20–32 мм это 10–17 Вт/м, для больших диаметров или сильных морозов — 25–30 Вт/м. На пластиковые трубы — не больше 17 Вт/м.

Греющий кабель в трубу или на трубу — что лучше? Зависит от доступа к трубе. Снаружи проще монтировать и обслуживать, но теплопотери выше, поэтому нужна большая мощность. Внутри теплопотери ниже и кабель ближе к воде, но заменить его сложнее, а для питьевой воды подходит только пищевой кабель с сертификатом. Для доступных труб мы обычно советуем наружный монтаж.

Чем отличается экранированный кабель от неэкранированного? У экранированного есть медная оплётка, которая обеспечивает заземление и защиту при повреждении оболочки. Он обязателен при подключении через УЗО и для подземной прокладки. Неэкранированный дешевле, но для труб с водой и закопанных участков небезопасен. Для водопровода берите только экранированный.

Сколько служит греющий кабель? Качественный саморегулирующийся кабель служит в среднем 10–15 лет и дольше — при правильном монтаже и наличии УФ-защиты оболочки. Точный ресурс производитель указывает в паспорте конкретной модели.

Можно ли класть в питьевую трубу любой кабель? Нет. Внутрь трубы с питьевой водой допускается только специальный саморегулирующийся кабель с оболочкой из пищевого фторполимера и санитарно-гигиеническим сертификатом. Обычный кабель внутри питьевой трубы недопустим — есть риск попадания вредных веществ в воду.

Нужен ли терморегулятор для саморегулирующегося кабеля? Формально нет — кабель регулирует нагрев сам. Но терморегулятор рекомендуется: он отключает систему, когда мороз отступил, и экономит электричество. Порог включения обычно ставят на +5 °C. Для резистивного кабеля терморегулятор обязателен.
