Греющий кабель внутри трубы или снаружи: что выбрать и как смонтировать

Внутрь трубы кабель идёт, когда доступа к трубопроводу нет — он закопан или спрятан в стене, диаметр 20–40 мм и вода питьевая. На трубу (снаружи) — когда труба открыта, диаметр большой или геометрия сложная: так проще смонтировать и заменить. Оба способа рабочие, ошибка выходит боком: либо перерасход, либо переделка.

Вопрос «греющий кабель в трубу или на трубу» на самом деле не про то, что лучше вообще. Он про конкретную трубу на вашем участке: где она лежит, чем по ней течёт, дотянетесь ли вы до неё через год, когда кабель захочется поменять. Ниже сравним оба способа по делу, покажем таблицу, разберём сальниковый ввод по узлам и дадим короткий алгоритм выбора. Если хочется общей картины по теме — есть отдельный обзор про обогрев трубопроводов греющим кабелем.

В чём разница: греющий кабель в трубу и на трубу

Разница простая на словах и важная на практике. Когда кабель заводят внутрь, он лежит прямо в потоке и греет воду напрямую — теплу не нужно проходить через стенку трубы и теплоизоляцию. Когда кабель крепят снаружи, он прижат к трубе, а тепло идёт через её стенку к воде. Часть уходит наружу, поэтому снаружи труба обязательно закрывается утеплителем.

Отсюда и все дальнейшие плюсы-минусы. Внутренний способ эффективнее по физике, но требует герметичного ввода и особого кабеля. Наружный проще руками, но менее экономичен.

Суть каждого способа коротко:

• Внутри трубы — кабель в контакте с водой, греет её напрямую, теплоизоляция не обязательна, но нужен пищевой кабель и сальниковый ввод.
• Снаружи (на трубу) — кабель прижат к стенке, греет через неё, годится почти любой уличный кабель, но теплоизоляция обязательна.

Дальше разберём каждый способ отдельно. А сначала — таблица, чтобы всё было перед глазами.

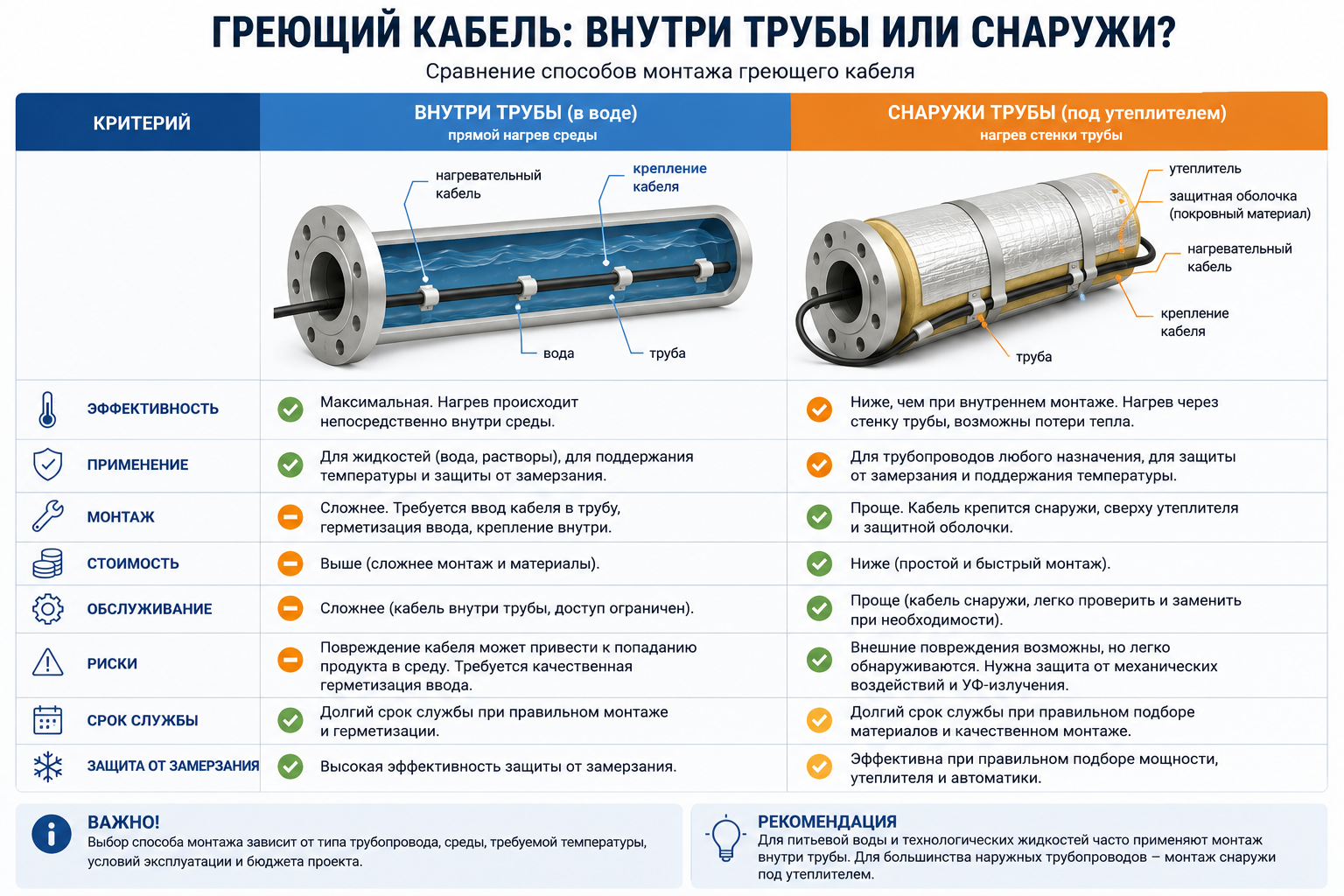

Сравнительная таблица: внутри трубы vs снаружи

Такой таблицы в одном месте у большинства статей нет — обычно дают либо текст, либо только плюсы внутреннего монтажа. Собрали восемь критериев, по которым способы реально расходятся.

Как это читать. Внутренний монтаж выигрывает по эффективности и экономит на утеплителе, но проигрывает во всём, что касается монтажа и последующего обслуживания. Наружный — наоборот: менее экономичен, зато собирается быстрее и меняется без вскрытия трубы. По конкретным теплопотерям в процентах цифры мы не приводим — честной проверенной величины «внутри против снаружи» у нас нет.

Греющий кабель внутри трубы: плюсы, минусы и когда выбирать

Внутренний монтаж — самый эффективный способ прогреть воду. Кабель лежит в потоке, отдаёт тепло сразу воде, ничего не теряется по дороге. Это его главный козырь.

Плюсы:

• прямой прогрев воды, минимальные теплопотери;
• теплоизоляцию трубы можно не делать — экономия на материале и трудозатратах;
• хорошо работает там, где снаружи к трубе просто не подобраться.

Минусы, о которых редко пишут честно:

• внутрь годится только пищевой саморегулирующийся кабель — обычный наружный нельзя;
• кабель занимает часть живого сечения трубы, для малых диаметров это критично (поэтому внутренний кабель делают тоньше);
• нельзя протянуть через запорную арматуру, тройники под 90° и сложные ответвления;
• замена — это разбор сальникового ввода, а не «снял утеплитель и поменял».

Скажу как есть: если труба открыта и до неё легко дотянуться, внутренний монтаж мы обычно не советуем — возни больше, а выигрыш в эффективности на бытовом водопроводе не такой, чтобы ради него городить герметичный ввод.

Когда выбирать внутренний способ: труба уже закопана в грунт или спрятана в стене; наружного доступа нет или он неудобный; диаметр в пределах 20–40 мм (максимум около 50); на участке нет вентилей и резких углов, через которые пришлось бы тянуть кабель.

Греющий кабель на трубу (снаружи): плюсы, минусы и когда выбирать

Наружный монтаж — рабочая лошадка. Большинство объектов, где труба ещё на виду, мы делаем именно так.

Плюсы:

• проще и дешевле в монтаже — не нужен ни сальник, ни концевая муфта внутри трубы;
• меньше узлов — меньше того, что может потечь или отказать;
• заменить кабель легко: снял теплоизоляцию, отклеил скотч, поставил новый;
• подходит любой уличный греющий кабель, в том числе саморегулирующийся.

Минусы:

• теплоизоляция обязательна, без неё эффективность падает;
• тепло идёт через стенку трубы, часть уходит наружу — экономичность чуть ниже, чем у внутреннего;
• на трубе появляется «шуба» из утеплителя, что не всегда удобно в тесных нишах.

Когда выбирать наружный способ: есть нормальный доступ к трубе; труба не закопана; большой диаметр, куда внутренний кабель ставить неэффективно; сложная геометрия с вентилями и поворотами; канализация, дренаж, ливнёвка — там внутрь вообще не лезут.

Пищевой кабель для питьевой воды: почему внутрь можно не любой

Главное, что нужно усвоить: обычный наружный греющий кабель внутрь трубы засовывать нельзя. Его защитная оболочка не рассчитана на постоянный контакт с жидкостью — рано или поздно это приведёт к отказу и риску поражения током. Это не перестраховка, а физика материала.

Внутрь питьевого водопровода идёт только пищевой саморегулирующийся кабель — с фторполимерной оболочкой и санитарно-гигиеническим сертификатом для контакта с питьевой водой. Фторполимер химически инертен: не выделяет вредных веществ и аллергенов, не меняет цвет, вкус и запах воды даже при длительном нагреве. Внутрь ставим только такой кабель с сертификатом — это не маркетинг, а санитарное требование. Конкретный номер ГОСТ на пищевую оболочку мы намеренно не указываем, чтобы не вводить в заблуждение.

Признаки того, что перед вами пищевой кабель:

• маркировка «пищевой» / для питьевой воды на самом кабеле и в паспорте;
• оболочка из фторполимера;
• санитарно-гигиенический сертификат в комплекте документов;
• уменьшенный наружный диаметр — чтобы меньше съедать сечение трубы.

Почему именно саморегулирующийся, а не резистивный — коротко: он сам меняет мощность по длине в зависимости от температуры и не перегреется, если участок кабеля где-то ляжет виток на виток. Подробно об этом — в материале про то, как работает саморегулирующийся кабель. Подобрать конкретную модель можно в каталоге греющего кабеля для водопровода или в разделе саморегулирующийся греющий кабель.

Как смонтировать греющий кабель внутри трубы: сальниковый ввод пошагово

Вся сложность внутреннего монтажа сводится к одному узлу — герметичному вводу кабеля в трубу под давлением. Разберём его по деталям, а потом соберём последовательность.

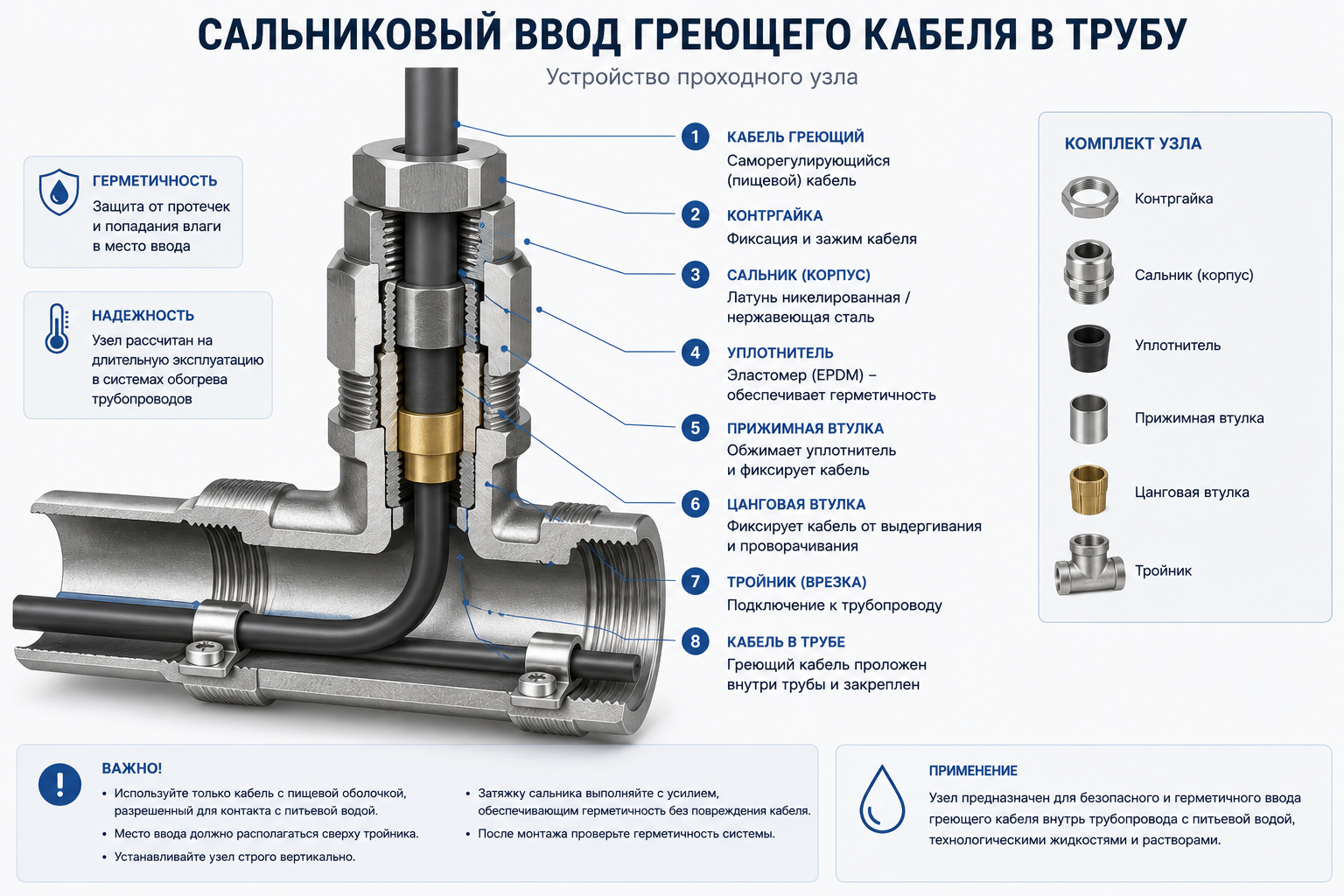

Сальниковый (проходной) ввод — это не одна резинка, как многие думают. В комплект входят две резьбовые втулки, латунные шайбы и эластичный уплотнитель. При затяжке втулки сжимают уплотнитель вокруг кабеля, и место ввода держит давление воды, не подтекая. Купить готовый комплект и остальную мелочь можно в разделе сальники и комплектующие для ввода кабеля.

Что понадобится:

• пищевой саморегулирующийся кабель нужной длины;
• проходной комплект (сальник) с втулками, шайбами и уплотнителем;
• тройник для ввода на входе в трубу;
• концевая муфта и термоусадка для заделки конца кабеля;
• ключ для затяжки втулок.

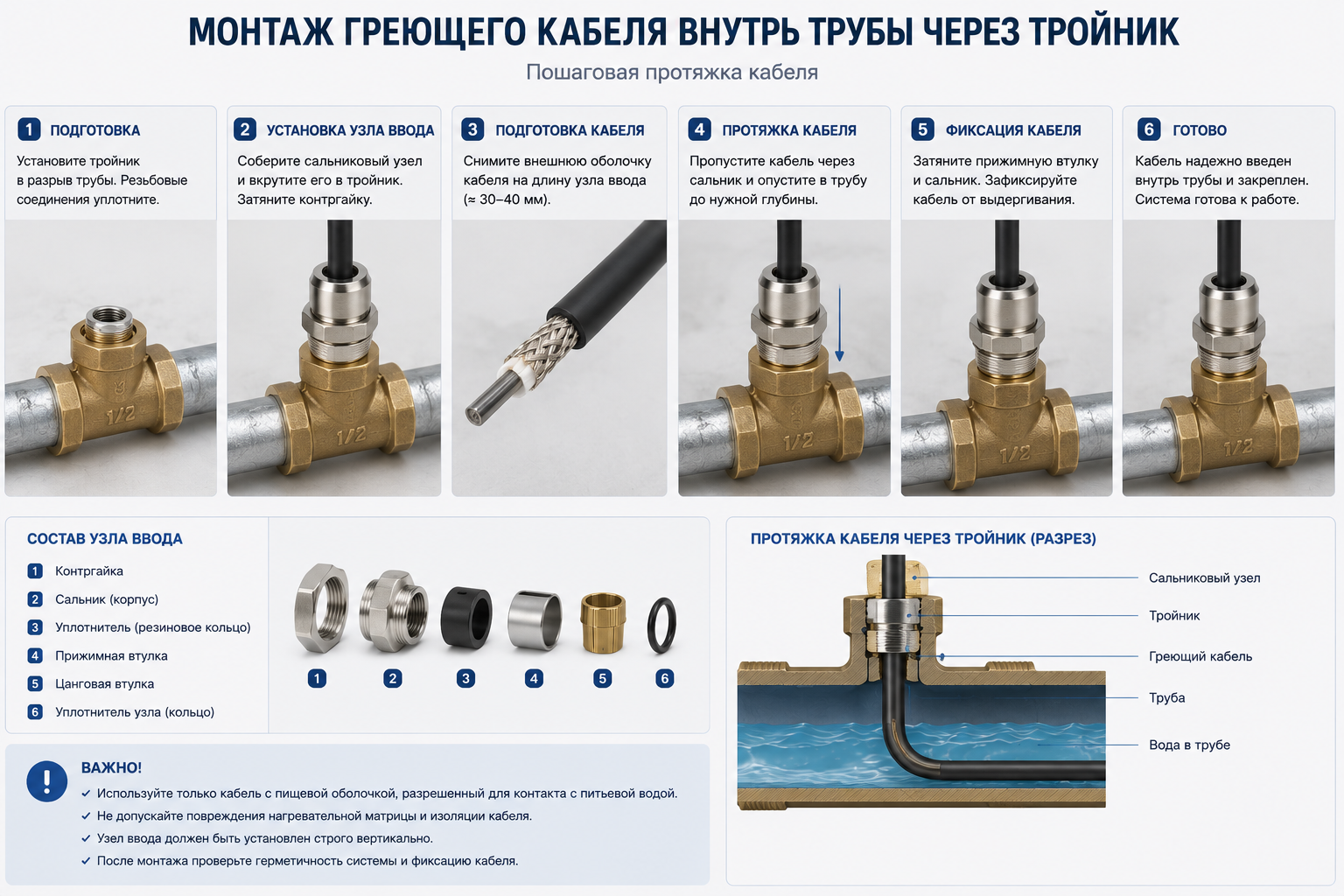

Порядок работ:

1. Заделайте конец кабеля — концевая заделка выполняется клеевыми термоусадочными муфтами в два уровня герметизации, чтобы конец внутри трубы был водонепроницаемым. Как это делается аккуратно — в инструкции по разделке (концевой заделке) греющего кабеля.
2. Наденьте на кабель проходной комплект (сальник) — втулки, шайбы, уплотнитель в правильном порядке.
3. Заведите кабель через тройник на входе в трубу.
4. Протолкните кабель на всю расчётную длину участка.
5. Затяните втулки сальника: сначала от руки, затем ключом — без фанатизма, чтобы не передавить уплотнитель.
6. Подключите питающий конец и проверьте узел на герметичность под давлением.

Важно: через запорную арматуру — вентили и краны — кабель внутри трубы прокладывать категорически нельзя. Закрытие крана передавит и повредит изоляцию. Это одна из самых частых ошибок самостоятельного монтажа: тянут кабель «насквозь» через вентиль, а потом удивляются пробою. Ввод делают на прямом участке, до арматуры.

Ещё пара практических моментов. Предельная длина ввода зависит от мощности кабеля и жёсткости оболочки — универсальной цифры тут нет. И следите за материалом трубы: у ПВХ есть предельная рабочая температура, перегревать пластик нельзя.

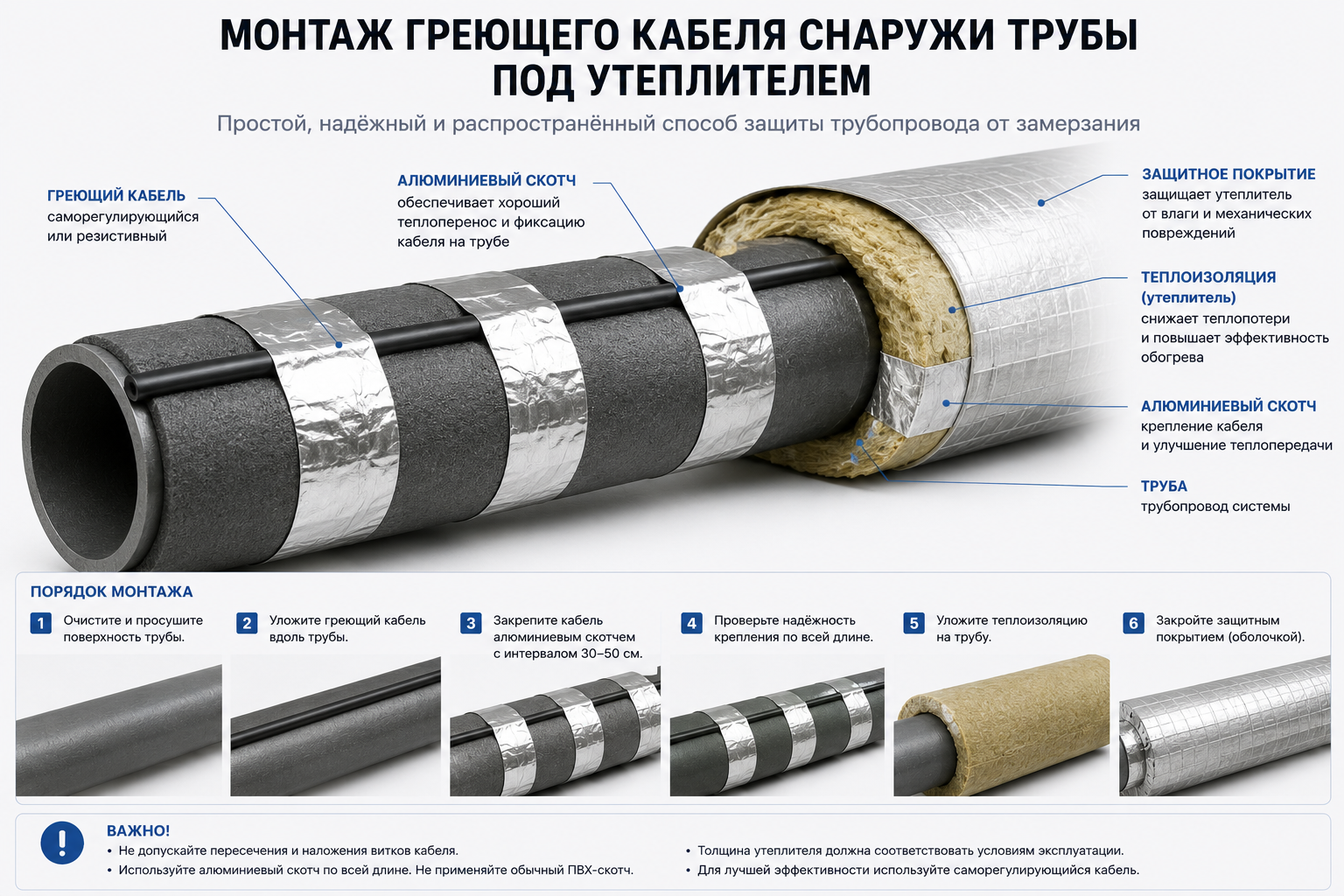

Как смонтировать греющий кабель снаружи трубы

Снаружи всё проще и быстрее. Ни сальника, ни муфты внутри — узлов минимум.

1. Очистите трубу от грязи, наледи и старой изоляции — кабель должен лечь на чистую поверхность.
2. Уложите кабель вдоль трубы (линейно), а на больших диаметрах — спиральной навивкой с равномерным шагом.
3. Зафиксируйте кабель алюминиевым скотчем по всей длине — он и держит кабель, и улучшает теплопередачу к трубе.
4. Подключите питающий конец и проверьте нагрев.
5. Закройте всё теплоизоляцией — без неё наружный обогрев теряет смысл.

Отдельная подробная инструкция по этому способу будет в материале про монтаж греющего кабеля на трубу.

Так что же выбрать: короткий алгоритм

Чтобы не гадать, прогоните свою ситуацию по этим правилам:

• труба закопана или в стене, доступа снаружи нет → внутрь;
• к трубе есть нормальный доступ → снаружи;
• вода питьевая → только пищевой саморегулирующийся кабель (независимо от способа);
• на участке вентили, краны, тройники под 90° → снаружи (внутрь нельзя);
• малый диаметр (20–40 мм) без доступа → внутрь, тонким пищевым кабелем;
• большой диаметр, канализация, дренаж → снаружи.

По мощности ориентир такой: в большинстве случаев хватает 16 Вт/м, в сильные морозы берут 24 Вт/м. Точное значение считают по диаметру и утеплению.

На наших объектах, если труба ещё не закопана, чаще выбираем наружный монтаж — его проще обслуживать и менять. Внутрь идём, когда доступа реально нет. Если сомневаетесь, что подойдёт вашей трубе, — подберём кабель и сделаем монтаж обогрева трубопроводов под ключ, с расчётом мощности и подбором комплектующих.

Что в итоге

• Внутренний монтаж — эффективнее и без утеплителя, но только пищевым кабелем, только на прямых участках 20–40 мм и с герметичным сальниковым вводом.
• Наружный — проще, дешевле и ремонтопригоднее, но с обязательной теплоизоляцией.
• Обычный наружный кабель внутрь трубы — никогда; внутрь питьевой воды — только пищевой с сертификатом.
• Через запорную арматуру кабель внутри трубы не тянут — это гарантированный пробой изоляции.
• Отдельный совет, которого не было выше: если участок длинный и с разной геометрией, не пытайтесь сделать всё одним способом — прямые закопанные отрезки грейте изнутри, а узлы с арматурой и повороты выносите на наружный кабель. Комбинация обычно надёжнее упрямой попытки протянуть один кабель насквозь.

Частые вопросы (FAQ)

Греющий кабель в трубу или на трубу — что лучше? Универсального ответа нет. Внутрь эффективнее и не требует теплоизоляции, но подходит только для труб 20–40 мм без сложной геометрии и только пищевым кабелем. Снаружи проще, дешевле и легче заменить. Есть доступ к трубе — снаружи; труба закопана — внутрь.

Можно ли обычный (наружный) греющий кабель засунуть внутрь трубы? Нет. Внутрь допускается только пищевой саморегулирующийся кабель с фторполимерной оболочкой и санитарным сертификатом. Обычный наружный кабель не рассчитан на постоянный контакт с водой и быстро выйдет из строя.

Нужна ли теплоизоляция, если кабель внутри трубы? При внутреннем монтаже теплоизоляцию трубы можно не делать — кабель греет воду напрямую. При наружном монтаже теплоизоляция обязательна, иначе тепло уходит в воздух.

Что такое сальниковый ввод и зачем он нужен? Это герметичный проходной узел из двух резьбовых втулок, латунных шайб и эластичного уплотнителя. Через него кабель вводят в трубу под давлением, не допуская протечки в месте ввода.

Какой диаметр трубы подходит для монтажа кабеля внутрь? Обычно от 20 до 40 мм, максимум около 50 мм. На больших диаметрах внутренний обогрев менее эффективен — там переходят на наружный монтаж.

Какой мощности кабель выбрать для трубы? В большинстве случаев достаточно 16 Вт/м, в сильные морозы — 24 Вт/м. Точную мощность лучше подобрать по диаметру трубы и утеплению.
