Монтаж греющего кабеля на трубу: пошаговая инструкция

Монтаж греющего кабеля на трубу почти всегда делают снаружи — двумя способами, линейно или спиралью. Но замёрзнет труба или нет, решают мелочи: шаг намотки, чем прихвачен кабель и есть ли теплоизоляция. Ниже — как установить греющий кабель на трубу пошагово, с реальными ошибками, которые мы снимаем с чужих объектов каждый сезон.

Кабель — вещь простая на вид. Провод, лента, изоляция. Проблема в том, что ошибку видно не сразу: смонтировали летом, всё красиво, а в первый крепкий минус труба лопается там, где кабель наложился сам на себя и перегорел. Или наоборот — грелся весь ноябрь впустую, потому что тепло уходило в воздух без изоляции. Разберём весь порядок так, чтобы такого не случилось. Если хотите сначала понять принцип и подобрать мощность — почитайте наш большой разбор про обогрев трубопроводов греющим кабелем, а здесь занимаемся именно руками.

Что понадобится для монтажа

Соберите всё заранее. Половина косяков на объекте — из-за того, что чего-то не хватило и человек начал импровизировать (обычно импровизация заканчивается той самой изолентой из ящика).

• Греющий кабель — резистивный или саморегулирующийся. Для бытового водопровода почти всегда берут саморегулирующийся кабель для водопровода на 10–17 Вт/м: его нельзя перегреть и можно резать по месту. Резистивный дешевле, но капризнее.
• Алюминиевый скотч (алюмоскотч), фольга 50–60 мкм. Основной крепёж и распределитель тепла. Берите с запасом — уйдёт больше, чем кажется.
• Пластиковые стяжки (хомуты) — как дополнительная фиксация поперёк трубы.
• Теплоизоляция — по диаметру трубы, с запасом на стыки.
• Терморегулятор с датчиком температуры — обязателен резистивному, желателен всем ради экономии. Подобрать можно в разделе терморегуляторов с датчиком.
• УЗО 30 мА и провод заземления.
• Комплект разделки — соединительная и концевая муфты. Муфты, крепёж и алюмоскотч удобно взять одним заказом в разделе комплектующих.
• Инструмент: мультиметр, нож, стриппер, ножницы по металлу для фольги.

Запас кабеля закладывайте 5–10% — на подрезку, на огибание вентилей и просто на «ошибся при разметке».

Снаружи или внутри трубы: какой монтаж выбрать

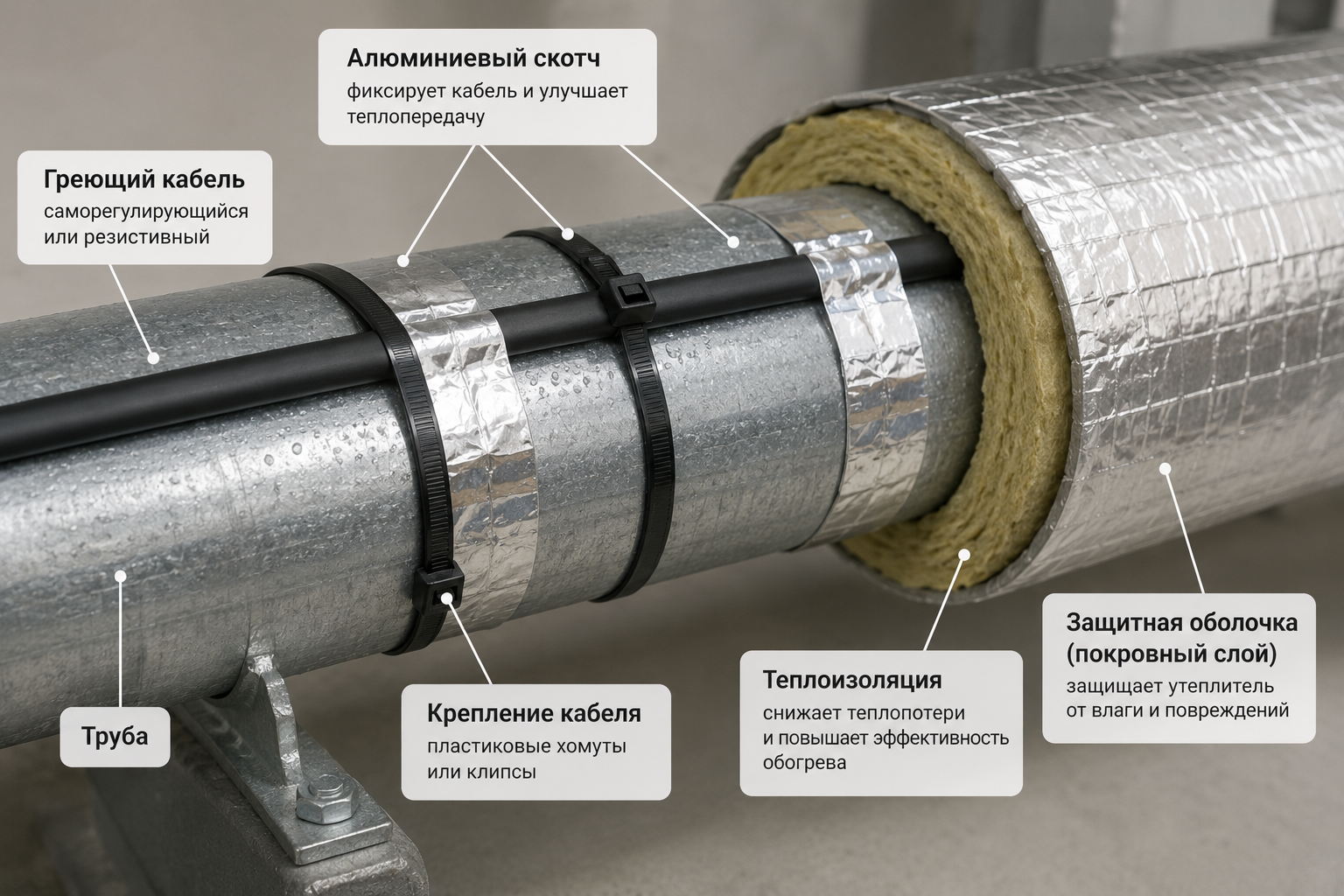

Эта инструкция — про наружный монтаж, когда греющий кабель снаружи трубы уложен под теплоизоляцией. Так делают в 9 случаях из 10, и это правильно: кабель доступен для замены, не сужает просвет трубы и не контактирует с питьевой водой.

Внутрь трубы кабель заводят в других ситуациях: труба уже проложена в земле или в стене, вскрывать её нереально, а другого способа догреть нет. Там своя специфика — сальниковый ввод, пищевая оболочка, ограничение по длине. Если у вас именно такой случай, мы разбираем его отдельно в статье про то, внутрь трубы или снаружи вести кабель. Для нового монтажа на доступной трубе — однозначно снаружи.

Способы укладки: линейная и спиральная

Уложить кабель можно вдоль трубы или намотать витками. Выбор зависит не от вкуса, а от того, хватает ли мощности кабеля на погонный метр трубы.

Линейная укладка вдоль трубы

Самый простой вариант и наш выбор по умолчанию. Кабель кладётся одной ниткой вдоль трубы — обычно снизу, в положении «на 4–5 или 7–8 часов», если смотреть на трубу как на циферблат. Снизу — потому что там теплопотери выше и там же обычно скапливается вода. Одна нитка, никаких расчётов шага, минимум кабеля. Пока мощности одной нитки хватает, чтобы перекрыть теплопотери, — берут линейную укладку греющего кабеля и не усложняют.

Если мощности одной нитки мало, кладут две параллельные нитки. И только когда и этого не хватает — переходят к спирали.

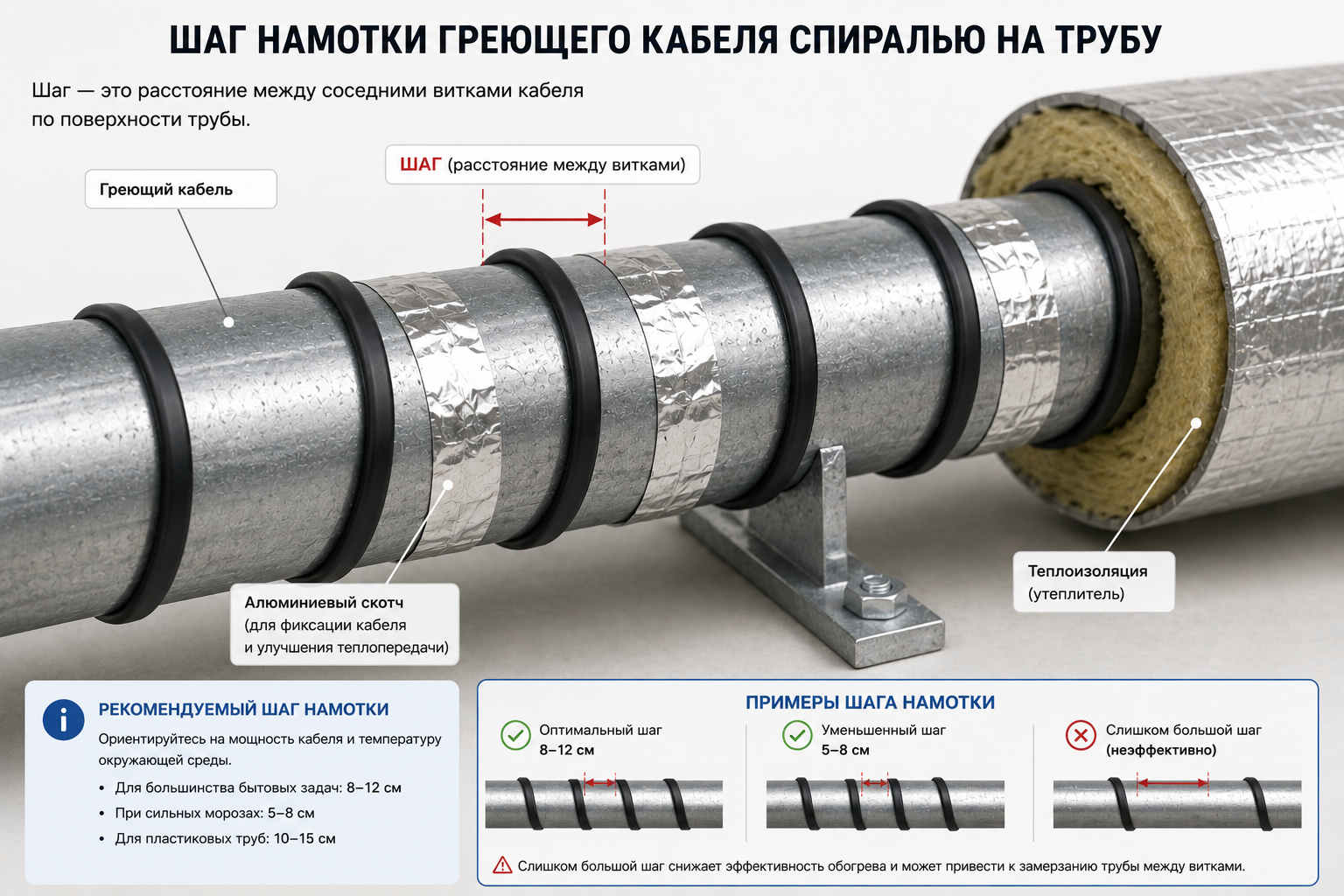

Спиральная укладка: как намотать кабель и с каким шагом

Спираль применяют на трубах большого диаметра или там, где теплопотери высокие, а линейная мощность их не перекрывает. Логика простая: наматывая кабель витками, вы кладёте на каждый метр трубы больше кабеля — значит, больше ватт.

Практическая рекомендация большинства инструкций — шаг витка около 30 см. Это рабочая отправная точка, если не хочется считать. Но точнее шаг считается по формуле:

h = (π × d × Lтр) / Lk

где h — шаг витка (м), d — наружный диаметр трубы (м), Lтр — длина участка трубы (м), Lk — длина кабеля на этот участок (м), π = 3,14159.

Сколько кабеля брать, тоже считается — через мощности: Lкаб = Lтр × Pтреб / Pкаб, где Pтреб — сколько ватт на метр нужно трубе, Pкаб — сколько даёт кабель. Пример: труба требует 21,7 Вт/м, кабель отдаёт 17 Вт/м — значит на 1 м трубы уйдёт примерно 1,3 м кабеля. При спирали кабеля всегда больше длины трубы, это нормально.

Чтобы было нагляднее — пример расчёта из открытого источника для случая, когда кабеля берут вдвое больше длины трубы:

Читать эту таблицу так: это пример, а не универсальная норма. Цифры шага получены для конкретного расхода кабеля (вдвое больше длины трубы). Возьмёте другой расход — шаг изменится. Поэтому под свою трубу либо считайте по формуле выше, либо отталкивайтесь от практических 30 см и проверяйте, что мощности хватает. На больших диаметрах шаг честно считать нужно — на глаз там легко промахнуться.

Пошаговая инструкция монтажа

Дальше — как установить греющий кабель на трубу по шагам. Порядок именно такой, менять его не стоит: каждый следующий шаг опирается на предыдущий.

Шаг 1. Подготовка трубы

Труба должна быть сухой и чистой. Сотрите грязь, сбейте рыхлую ржавчину, уберите заусенцы и острые кромки после резки — они продавят оболочку кабеля.

Отдельно про пластик и ПНД. На металле фольга просто улучшает теплообмен, а на пластиковой трубе она обязательна как теплораспределитель. Порядок такой: сначала оклеиваете трубу алюмоскотчем — полностью или хотя бы полосой под трассой кабеля, потом кладёте кабель, и сверху снова закрываете алюмоскотчем. Фольга снизу и сверху размазывает тепло по стенке и не даёт кабелю прожечь пластик в одной точке. Для пластиковой трубы это не рекомендация, а условие — без фольги под кабелем ПНД может поплыть.

Шаг 2. Укладка кабеля

Разложите кабель по трассе — линейно снизу или спиралью с выбранным шагом (см. таблицу выше). Не натягивайте струной: кабель должен лежать свободно, без напряжения на изгибах. Огибайте вентили, фланцы и опоры с запасом — на арматуре теплопотери выше, там кабеля можно добавить.

Для резистивного кабеля критично: витки не должны пересекаться и накладываться друг на друга. Перехлёст — это локальный перегрев и гарантированный выход из строя.

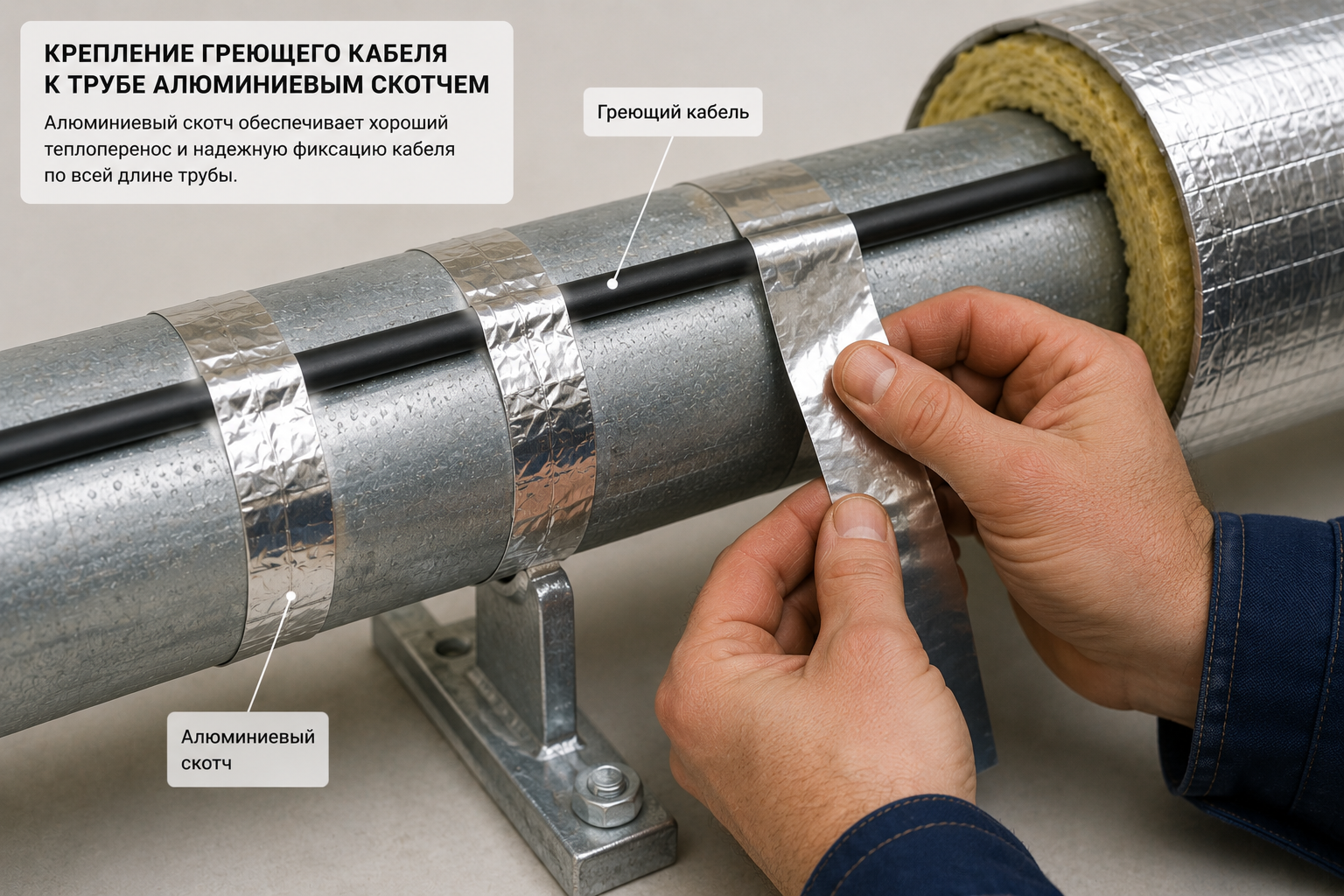

Шаг 3. Фиксация алюмоскотчем

Прихватите кабель к трубе алюминиевым скотчем с шагом около 30 см. На финише многие проклеивают трассу лентой сплошь по всей длине — так тепло от кабеля расходится по трубе, а не греет одну полоску. Стяжки поперёк трубы — как дополнительная механическая фиксация, тем же шагом ~300 мм.

Не крепите кабель ПВХ-изолентой. Скажу прямо: на чужих объектах мы видим синюю изоленту чаще, чем весь остальной крепёж вместе взятый. Так делать нельзя. ПВХ при постоянном нагреве дубеет, теряет клей и сползает — через сезон-два кабель болтается, а концы, замотанные изолентой, начинают искрить. Держит и распределяет тепло только алюмоскотч, а концы заделываются штатными муфтами или термоусадкой. Изолента в этой системе не участвует вообще.

Шаг 4. Проверка мультиметром

До того как закрыть кабель теплоизоляцией — прозвоните его. Замерьте сопротивление мультиметром и сверьте с паспортным. Это две минуты сейчас против разбора всей изоляции потом, если окажется, что кабель повредили при монтаже. Разбирать утеплённую трубу зимой — удовольствие ниже среднего.

Шаг 5. Монтаж теплоизоляции

Наденьте теплоизоляцию поверх кабеля. Стыки скорлуп проклейте алюмоскотчем и стяните хомутами, чтобы не расходились и не набирали влагу.

Важный момент: «холодный конец» — это питающий провод без нагрева — должен выходить наружу теплоизоляции. Под изоляцией остаётся только греющая часть. Если холодный конец с муфтой затянуть под утеплитель, муфта окажется в тепле от кабеля и в этой зоне пойдёт перегрев.

Шаг 6. Установка датчика терморегулятора

Датчик крепится к трубе, но не рядом с кабелем, а с противоположной стороны трубы или между витками спирали. Смысл в том, чтобы датчик мерил температуру самой трубы, а не тепло от кабеля. Поставите его вплотную к кабелю — регулятор увидит «тепло», отключится, а труба в это время замёрзнет. Место выбирайте самое холодное и уязвимое на трассе.

Шаг 7. Подключение к сети

Финал — подключение греющего кабеля к сети через терморегулятор, УЗО 30 мА и с обязательным заземлением. Экран (оплётку) кабеля заводите на контур заземления. Концы кабеля к питанию соединяются через муфты — это отдельная операция, её мы подробно расписали в инструкции по разделке и муфтированию концов кабеля. На кухонной скрутке и изоленте такое соединение жить не будет.

Теплоизоляция: почему без неё нельзя

Пропустить теплоизоляцию — самая дорогая ошибка из дешёвых. Кабель на голой трубе греет улицу: значительная часть тепла — по разным оценкам до 80–90% — уходит в воздух, а не в трубу. Счётчик крутится, труба всё равно подмерзает, человек грешит на кабель. А кабель ни при чём.

Теплоизоляция для греющего кабеля ставится поверх него, по всей длине трассы, включая вентили и переходы (для них удобны разъёмные фасонные скорлупы). Стыки проклеиваются алюмоскотчем, холодный конец — снаружи. Уличные участки дополнительно защищают от влаги, иначе намокший утеплитель теряет смысл.

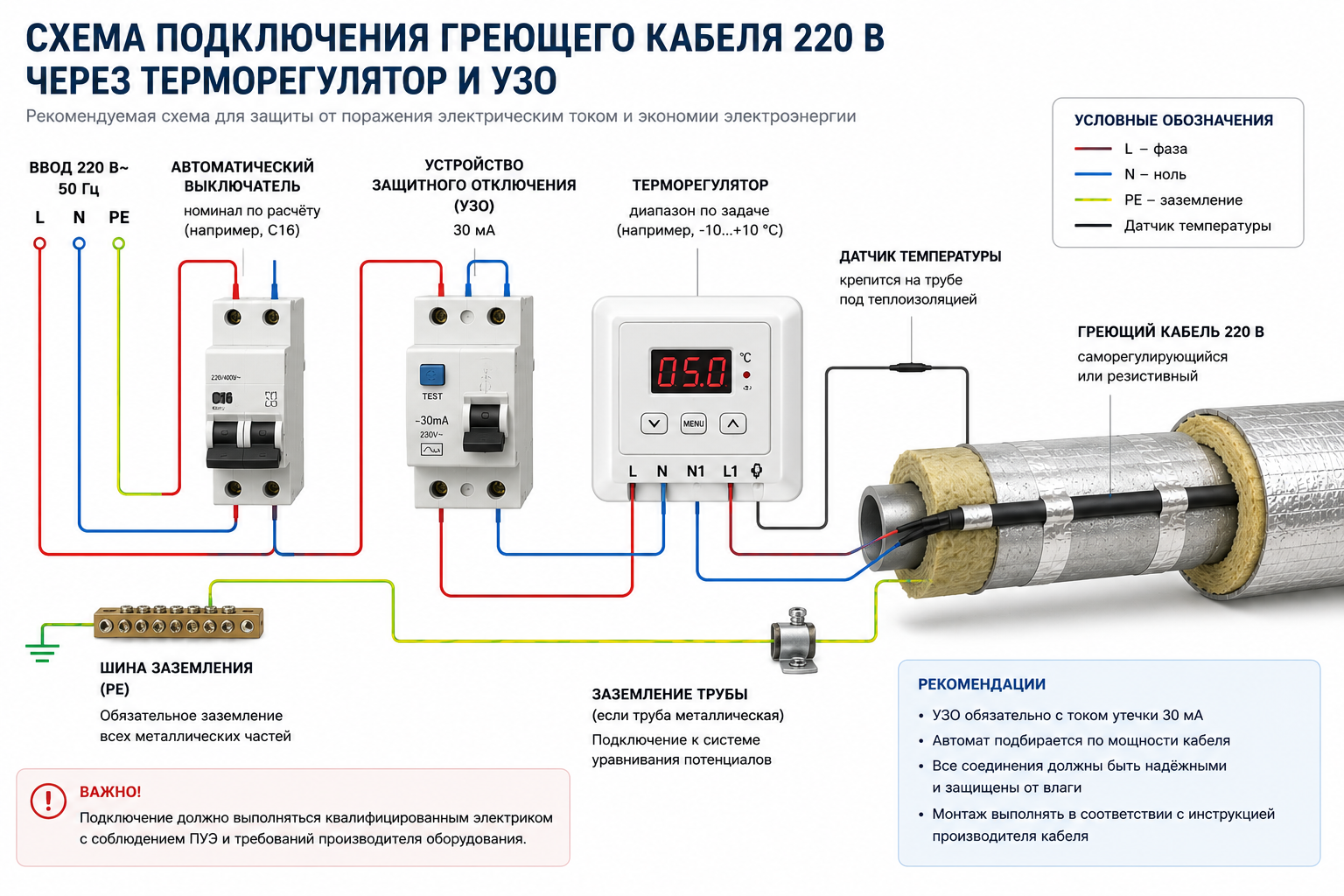

Подключение через терморегулятор и УЗО

Электрику греющего кабеля недооценивают, а зря — это единственная часть монтажа, где ошибка бьёт не по трубе, а по людям.

УЗО 30 мА — не рекомендация, а требование безопасности. Кабель лежит на металле, под теплоизоляцией, часто на улице во влаге — при пробое изоляции без дифзащиты это прямой путь к удару током. Плюс обязательное заземление металлической оплётки кабеля на контур. Для нас на объектах это маркер грамотного монтажа: нет заземления и УЗО — работа не сдаётся.

Терморегулятор:

• Резистивному кабелю нужен обязательно — сам он себя не ограничивает и без регулятора уйдёт в перегрев.
• Саморегулирующемуся можно и без него, но с регулятором вы платите за электричество только тогда, когда труба реально холодная. Экономия за сезон ощутимая.
• Типичный порог включения — примерно +3…+5 °C: греем не в мороз, а на подходе к нему, чтобы не догонять уже замёрзшую трубу.

Датчик регулятора ставим по правилу из шага 6 — с холодной стороны трубы. Питание кабеля — через муфты по инструкции о разделке концов кабеля, терморегуляторы можно подобрать в нашем разделе.

Типичные ошибки при монтаже

Чек-лист «как не надо». Собран не из головы — это то, что реально приходится переделывать:

• ПВХ-изолента вместо алюмоскотча. Разобрали выше. Дубеет, сползает, на концах искрит.
• Монтаж без теплоизоляции. Кабель греет воздух, труба мёрзнет, счёт растёт.
• Перехлёст витков резистивного кабеля. В точке наложения — перегрев и прогар. Витки не должны касаться друг друга.
• Резать резистивный кабель. Его длина задана заводом. Отрезали лишнее — испортили. Резать по месту можно только саморегулирующийся.
• Датчик вплотную к кабелю. Регулятор мерит тепло кабеля, а не трубы, и отключается раньше времени.
• Холодный конец и муфта под теплоизоляцией. Муфта перегревается там, где ей быть не положено.
• Кабель на грязной или мокрой трубе. Фольга не клеится, теплообмен хуже.

Правила монтажа греющего кабеля в сумме сводятся к одному: не экономьте на крепеже, изоляции и защите. Именно там прячутся все дорогие поломки.

Когда доверить монтаж специалистам

Если труба короткая, прямая и доступная — линейная укладка своими руками реальна, инструкция выше закрывает вопрос. Но когда речь про длинную трассу, спираль на большом диаметре, ввод в дом, узлы с арматурой или ответственный объект — тут цена ошибки становится выше стоимости монтажа. В GEES мы занимаемся монтажом обогрева трубопроводов под ключ: считаем мощность и шаг, ставим кабель, изоляцию и автоматику по правилам, сдаём с проверкой. По сути вы платите за то, чтобы зимой вообще не вспоминать про эту трубу.

Частые вопросы (FAQ)

Как правильно крепить греющий кабель к трубе? Основной крепёж — алюминиевый скотч по всей длине трассы с шагом около 30 см, он же распределяет тепло по трубе. Дополнительно — пластиковые стяжки поперёк, тем же шагом. ПВХ-изоленту использовать нельзя: она деградирует при нагреве и не держит. Концы заделываются муфтами или термоусадкой.

С каким шагом наматывать греющий кабель спиралью? Практическая отправная точка — около 30 см между витками. Точнее шаг считается по формуле h = (π × d × Lтр) / Lk, где d — наружный диаметр трубы, Lтр — длина участка, Lk — длина кабеля. На больших диаметрах лучше посчитать, а не брать на глаз, чтобы мощности хватило.

Обязательна ли теплоизоляция? Да. Без неё значительная часть тепла уходит в воздух, обогрев становится неэффективным и дорогим, а труба всё равно рискует замёрзнуть. Изоляция ставится поверх кабеля, стыки проклеиваются алюмоскотчем, а холодный конец (питающий провод) выводится наружу изоляции.

Нужен ли терморегулятор и УЗО? УЗО 30 мА и заземление оплётки обязательны по требованиям безопасности. Терморегулятор обязателен резистивному кабелю (иначе перегрев), а саморегулирующемуся даёт заметную экономию электроэнергии. Типичный порог включения — +3…+5 °C.

Можно ли укоротить или разрезать греющий кабель? Саморегулирующийся — можно, его режут по месту и заделывают концы муфтами. Резистивный резать нельзя: его длина и сопротивление заданы на заводе, укоротишь — испортишь. Как правильно разделать концы, описано в статье про разделку кабеля.

Как установить греющий кабель на пластиковую (ПНД) трубу? Сначала оклейте трубу алюмоскотчем под трассой кабеля, уложите кабель, затем закройте его алюмоскотчем сверху. Фольга снизу и сверху распределяет тепло по стенке и защищает пластик от локального перегрева. Только после этого — теплоизоляция.
