Обогрев водостоков и желобов греющим кабелем: как выбрать и смонтировать

Обогрев водостоков греющим кабелем нужен там, где зимой в желобах намерзает лёд, трубы закупоривает пробкой, а с края крыши свисают сосульки. Кабель не даёт талой воде замёрзнуть по всему пути с кровли до земли. Ниже разберём, какой кабель выбрать, какая мощность нужна на желоб и трубу, сколько метров считать и как всё автоматизировать, чтобы система не жгла электричество впустую.

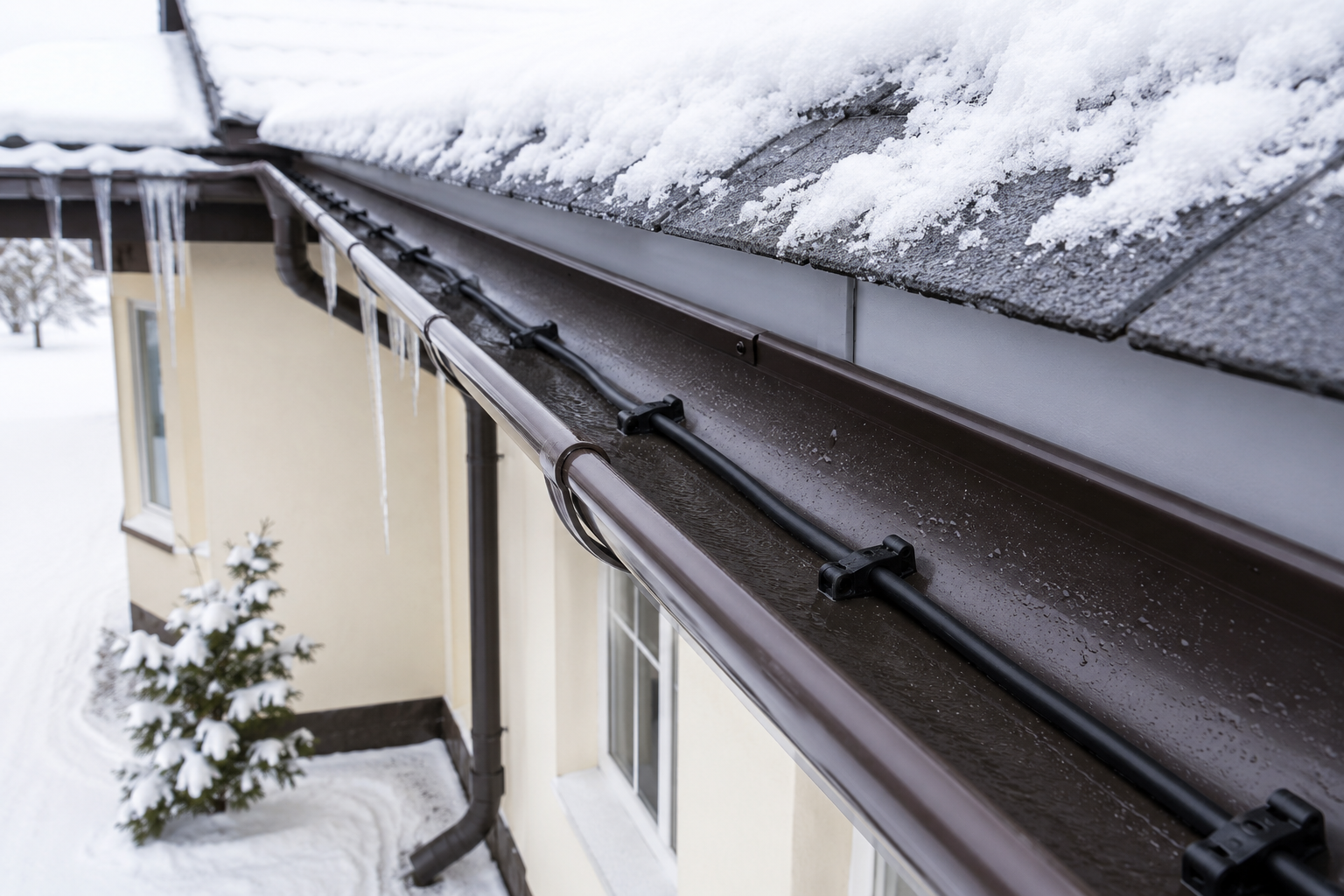

Зачем нужен обогрев водостоков и желобов

Днём солнце подтапливает снег на крыше, вода стекает в желоб. Ночью температура падает — и эта вода замерзает прямо в жёлобе и в воронке. Наутро цикл повторяется, лёд нарастает слоями. Через пару недель желоб забит полностью, а в водосточной трубе стоит ледяная пробка. Дальше вода уже не уходит вниз, а переливается через край и течёт по фасаду, под кровельный пирог, в стыки.

Чем это заканчивается:

• сосульки и куски наледи, которые срываются вниз — на людей, машины, крыльцо;
• деформация желобов и кронштейнов под весом льда, оторванные держатели;
• протечки в местах примыканий, намокший утеплитель, пятна на потолке верхнего этажа;
• разрыв пластиковых труб, которые лёд распирает изнутри.

Чистить это вручную бесполезно. Пока вы сбиваете лёд с одного участка, на соседнем уже нарос новый, а сама долбёжка ломает и желоб, и покрытие. Антиобледенение водостоков решает задачу иначе: греющий кабель держит температуру воды выше нуля на всём пути стока, и вода просто уходит в ливнёвку, а не превращается в лёд. Если хотите понять принцип целиком, у нас есть базовая статья про то, что такое электрообогрев кровли и зачем он нужен.

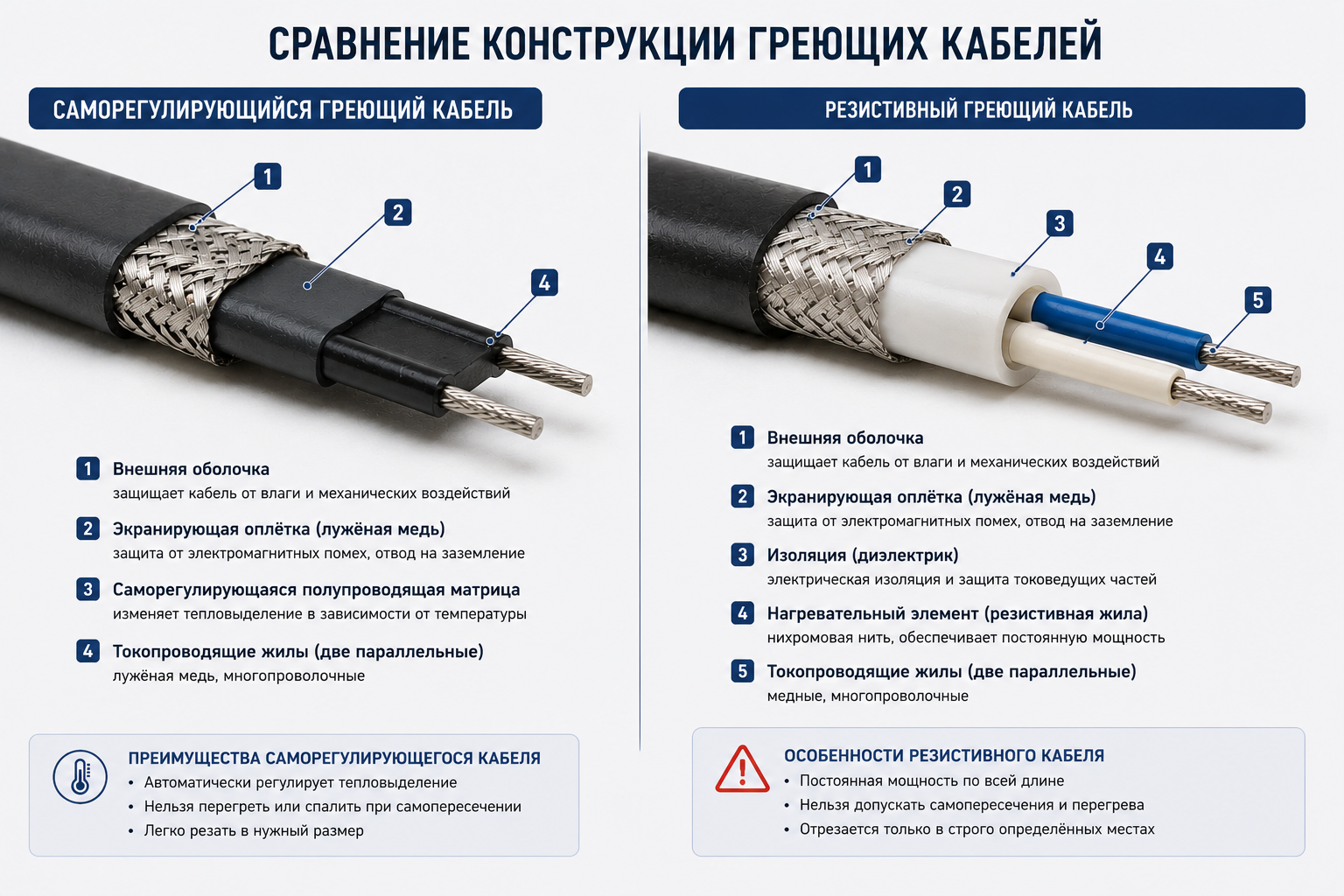

Какой греющий кабель выбрать для водостока: саморегулирующийся или резистивный

Для водостока есть два типа кабеля, и выбор между ними определяет половину дальнейших решений — от расчёта до цены монтажа.

Саморегулирующийся — выбор №1 для водостока

Внутри такого кабеля полимерная матрица, которая сама меняет теплоотдачу вдоль длины: там, где холоднее (в воронке, в трубе на ветру), кабель греет сильнее, где теплее — снижает мощность. Отсюда его главные плюсы для водостока.

Его можно резать в размер прямо на объекте — не нужно подгонять желоб под фиксированную длину секции. Он не боится перехлёста самого себя: в воронке, где кабель приходится складывать петлями и спиралью, резистивный на таком узле перегреется и выйдет из строя, а саморегулирующийся просто снизит отдачу в точке касания. И он экономичнее в работе, потому что не греет вхолостую участки, которым тепло уже не нужно. По совокупности для желобов, труб и особенно воронок мы почти всегда закладываем именно саморегулирующийся кабель.

Резистивный — когда он оправдан

Резистивный кабель греет с постоянной мощностью по всей длине, режется только на заводские секции и не терпит перехлёста. Плюс один и весомый — он заметно дешевле. Брать его имеет смысл на простых прямых участках без воронок и сложных узлов, где длину можно точно посчитать заранее, а бюджет ограничен. На вертикальной трубе и в воронке я бы его не ставил: цена ошибки в расчёте и риск перегрева в точке перехлёста перевешивают экономию.

Подобрать конкретную модель под свой водосток можно в разделе греющий кабель для водостока в каталоге.

Какая мощность греющего кабеля нужна на желоб и трубу

Мощность считают в ваттах на метр (Вт/м) — это удельная теплоотдача кабеля. Для желоба и трубы она разная, потому что условия разные: в жёлобе вода стоит и застаивается, а в вертикальной трубе стекает быстрее.

Для стандартного желоба на хорошо утеплённой кровле закладывают 30-40 Вт/м. Если кровля утеплена плохо (тёплый чердак, много тепла уходит наружу и подтапливает снег активнее) или речь про горизонтальные лотки, где вода стоит, — берут больше, до 40-70 Вт/м. Для водосточной трубы обычно хватает тех же 30-40 Вт/м, но металлическую трубу большого диаметра, которая сильнее промерзает насквозь, греют мощнее — до 50-60 Вт/м.

Есть нюанс, о котором честно скажу: источники по мощности труб расходятся. Часть производителей даёт для вертикальной трубы всего 15-30 Вт/м, другие — 30-50 и выше для крупного металла. Мы в GEES считаем по консервативному диапазону, чтобы система работала и в сильный мороз, а не по нижней границе «на бумаге».

Как читать таблицу: сначала по элементу и диаметру определяете удельную мощность, потом по ширине/диаметру — сколько ниток кабеля влезет (про это следующий раздел). Итоговую мощность на объект получают умножением метража на Вт/м — это уже в разделе про расчёт. Регион тоже влияет: для Сибири и северо-запада берут верхнюю границу диапазона, для средней полосы — среднюю. Если хочется разложить всё по формулам, у нас есть отдельный подробный расчёт мощности и длины кабеля.

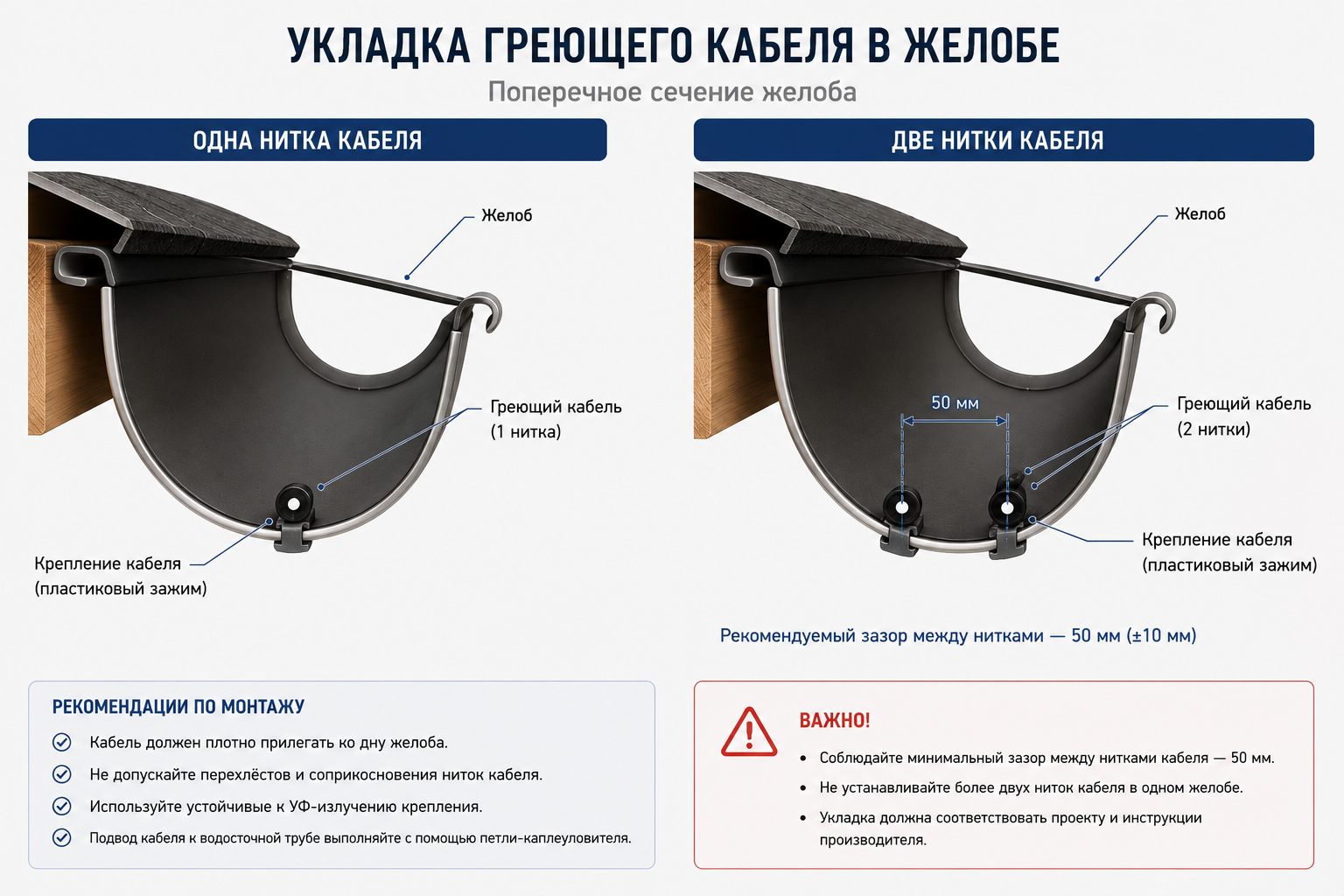

Сколько ниток кабеля класть в желоб и трубу

Число ниток — это сколько параллельных линий кабеля идёт по дну жёлоба или внутри трубы. Правило простое и привязано к ширине.

Ориентир такой:

• ширина или диаметр до 80 мм — достаточно одной нитки;
• больше 80 мм — две и более, с расстоянием между нитками не меньше 50 мм, чтобы кабель прогревал всё дно, а не одну полосу;
• стандартный желоб 100-150 мм — две нитки, это самый частый случай на частном доме.

Расстояние в 50 мм между нитками — не формальность. Если сдвинуть их вплотную, середина между ними прогреется, а края жёлоба останутся холодными, и лёд полезет по бортам. Разнесёте слишком далеко — останется холодная полоса по центру. Поэтому две нитки по краям дна с зазором около 50 мм — рабочая схема для большинства желобов.

Число ниток напрямую влияет на метраж: если в желоб длиной 20 м кладём две нитки, кабеля уйдёт не 20, а 40 метров плюс запас. Про то, сколько кабеля на желоб получится в сумме, — в разделе про расчёт.

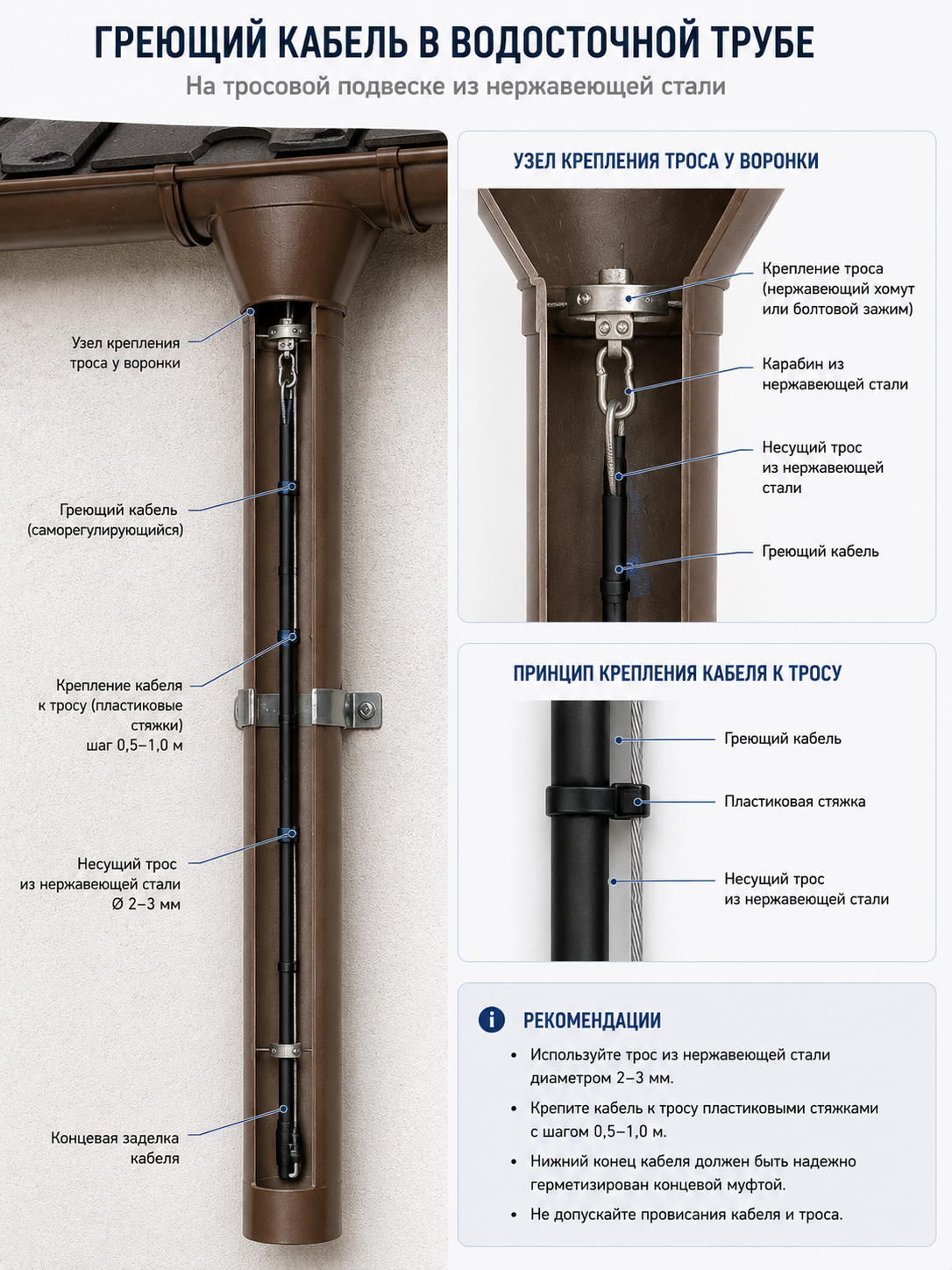

Обогрев водосточной трубы: на всю длину и на тросе

Здесь домовладельцы чаще всего ошибаются, поэтому разберу подробно. Трубу греют не «сверху немного», а на всю длину, сверху донизу до самой земли. Логика простая: если оставить нижнюю часть без кабеля, именно там, у выхода и в отмёте, вода замёрзнет первой — снизу холоднее, а от земли тянет мороз. Пробка внизу закупорит трубу целиком, и весь обогрев выше станет бесполезен: воде некуда деваться.

Дополнительно усиливают низ: закладывают +1-1,5 м кабеля на трубу — на петлю в нижнем колене, в отмёте и вокруг воронки наверху. Это самые уязвимые места, где вода задерживается.

Теперь про то, что почти нигде толком не пишут — тросовую подвеску.

Совет инженера GEES. Самая частая причина, по которой греющий кабель в трубе выходит из строя за один-два сезона, — его повесили без несущего троса. Столб кабеля в вертикальной трубе высотой несколько метров весит прилично, и весь этот вес тянет кабель вниз. Кабель растягивается, внутренние жилы или матрица не выдерживают — и в самый мороз обрыв. Решение: кабель крепят к несущему тросу или цепи из нержавеющей стали, который закрепляют в верхней части у воронки. Вес держит трос, а кабель просто подвязан к нему хомутами и свободно висит.

Для труб выше примерно 3-4 метров трос обязателен — это не рекомендация, а условие, при котором система переживёт больше одной зимы. Трос и крепёж под водосток есть в разделе крепёж и трос для водостока.

Воронки, лотки и внутренние водостоки — горячие точки

Есть места, где лёд появляется раньше и держится дольше всего. Их греют в первую очередь и с запасом.

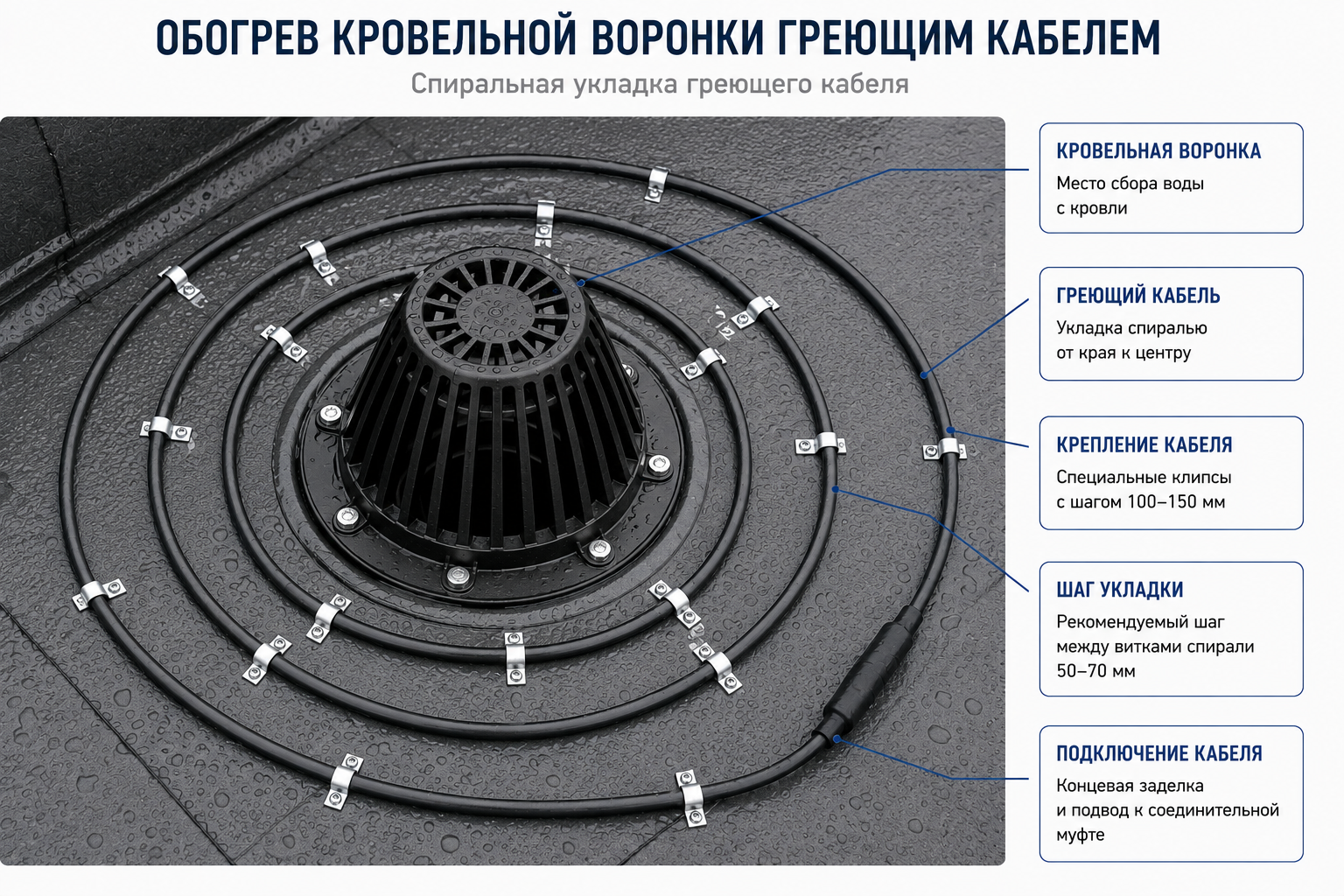

• Воронка и приёмная часть трубы. Здесь сходятся потоки воды и сужается сечение — пробка образуется мгновенно. Воронку усиливают спиральной укладкой кабеля или дополнительными петлями, добавляя примерно 5% к длине сверх расчётной.
• Горизонтальные лотки и разуклонные желоба. Вода в них стоит, а не течёт, поэтому мощность берут по верхней границе (40-70 Вт/м) и не экономят на нитках.
• Отмёты и нижние колена. Тот самый низ трубы, о котором говорили выше, — без обогрева отмёта вода замёрзнет прямо у выхода.
• Ендовы. Стык скатов, куда сходит большой объём снега и талой воды, — кабель кладут петлями по линии ендовы.
• Внутренние водостоки. Труба идёт внутри здания, но воронка и приёмный участок на кровле промерзают — на них закладывают отдельную греющую петлю.

Обогрев ливнёвки и наземных лотков считают по той же логике, что и горизонтальные лотки — вода стоит, мощность нужна повыше.

Как рассчитать длину кабеля: пример для типового дома

Алгоритм расчёта укладывается в несколько шагов.

1. Измеряете общую длину желобов и умножаете на число ниток (для стандартного желоба — на 2).
2. Измеряете суммарную длину водосточных труб и умножаете на число ниток (обычно 1 на трубу до 100 мм).
3. Добавляете запас: +1-1,5 м на каждую трубу (петля в отмёте и у воронки) и +5% на каждую воронку.
4. Складываете всё — получаете метраж кабеля.
5. Умножаете метраж на удельную мощность (Вт/м) — получаете суммарную мощность системы. Формула та же: P = C × L, где C — удельная мощность, L — длина.

Теперь на живом примере.

Пример-расчёт для типового дома. Дано: желоб общей длиной 20 м и одна водосточная труба 8 м, диаметр трубы до 100 мм.

- Желоб: 20 м × 2 нитки = 40 м.

- Труба: 8 м × 1 нитка = 8 м.

- Запас на трубу и воронку: +1,5 м.

- Итого кабеля: ≈ 49-50 м (округляем вверх, до кратной секции).

- Мощность при 35 Вт/м: 50 м × 35 = 1 750 Вт ≈ 1,75 кВт.

>

Это без учёта воронки посложнее и региона — под конкретный объект цифра может сдвинуться. Мы в GEES считаем длину и мощность под ваш чертёж и климат, а не по усреднённой таблице, поэтому запас закладываем осознанно, а не «на глаз».

Если хотите проверить свой расчёт или разобраться в формулах глубже — смотрите подробный расчёт мощности и длины кабеля. Для сложной системы проще заказать проектирование системы электрообогрева.

Крепление и подключение: коротко о монтаже

Пошагово монтаж мы разбираем в отдельном материале, здесь — только ключевые вещи, влияющие на выбор.

• Кабель в жёлобе крепят перфорированной монтажной лентой с усиками или клипсами, шаг крепежа 0,3-0,5 м на горизонтали.
• Фиксация — заклёпками по металлу или саморезами по пластику; сверлить желоб насквозь без герметизации нельзя.
• УЗО с током срабатывания 30 мА обязательно — кабель работает во влажной среде, и при повреждении изоляции защита должна отключить линию.
• Разветвления и соединения делают только через герметичные муфты, а не скрутки в желобе.

Всё остальное — подготовку поверхности, укладку змейкой, подключение к щиту — смотрите в пошаговой инструкции по монтажу греющего кабеля.

Норматив на проектирование кабельных систем антиобледенения — СП 76.13330.2016; на практике проектируют по ТУ производителя кабеля и по ПУЭ в части электрики и УЗО.

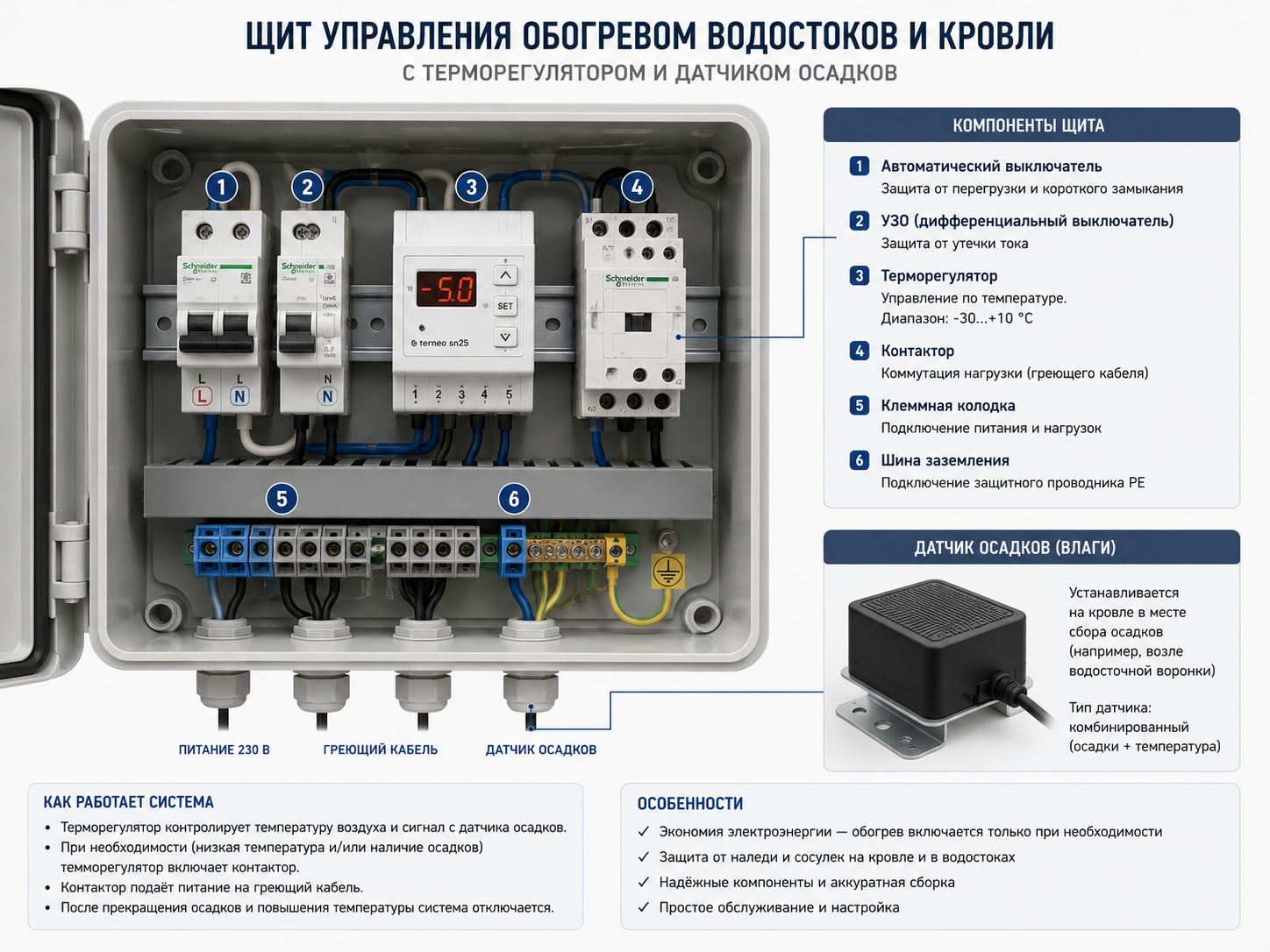

Автоматика: терморегулятор и датчик осадков

Просто подать питание на кабель — плохая идея. Без автоматики система будет греть даже в сухой мороз, когда таять нечему, и в оттепель, когда лёд не образуется. Счёт за электричество вырастет, а толку ноль.

Минимальный вариант — терморегулятор с датчиком температуры: он включает систему при минусе и выключает при плюсе. Но и этого мало.

Совет инженера GEES. Одного термостата недостаточно, потому что при -10 °C и ясном небе таять нечему — а система работает и жжёт электричество вхолостую. Нужен второй датчик — осадков (влажности). Тогда обогрев включается только тогда, когда одновременно есть и минус, и осадки или талая вода. Это и есть настоящая экономия.

Активнее всего лёд образуется в окне примерно от -15 до +5 °C — на этот диапазон и настраивают систему. Для больших объектов ставят метеостанцию, которая управляет несколькими зонами. Автоматику мы собираем на компонентах ABB и Schneider Electric по ГОСТ — от этого зависит, переживёт ли щит десяток зим на улице.

Подобрать регулятор поможет статья как выбрать терморегулятор для антиобледенения, а готовые решения — в разделах терморегуляторы и щиты управления обогревом.

Готовый комплект или проект под заказ

Для типового водостока без разветвлений подойдёт готовый комплект — кабель нужной длины, соединительная муфта, вилка и крепёж в одной коробке. Это быстро и предсказуемо по цене, смотрите готовые комплекты для обогрева водостоков и каталог комплектов.

Для протяжённой или разветвлённой системы, а тем более для коммерческого объекта комплект уже не закроет задачу — нужен проект. Мы делали объекты на 680-1350 м кабеля (детсады, отели, производства), и там без грамотного разведения зон и расчёта нагрузки на щит не обойтись. Такое берём под ключ: обогрев кровли и водостоков с проектированием системы электрообогрева.

Что в итоге

Коротко — что держать в голове при подборе:

• Для водостока берите саморегулирующийся кабель: он не боится перехлёста в воронке и режется в размер.
• Мощность: желоб и труба обычно 30-40 Вт/м, металлическая труба большого диаметра до 50-60, плохо утеплённая кровля и лотки до 70.
• Число ниток: до 80 мм — одна, стандартный желоб 100-150 мм — две с зазором 50 мм.
• Трубу грейте на всю длину до земли и обязательно на несущем тросе, если она выше 3-4 м.
• Ставьте датчик осадков вдобавок к термостату — это окупается снижением счёта за электричество.

И рекомендация, которой не было выше: не экономьте на замерах. Половина переделок, которые к нам приезжают, — это система, посчитанная «на глазок» по чужой таблице, без учёта воронок и реального диаметра труб. Час на нормальный обмер объекта экономит один-два лишних сезона возни. После монтажа мы год бесплатно обслуживаем систему — как раз чтобы отловить огрехи первой зимы.

Частые вопросы (FAQ)

Какой мощности нужен греющий кабель для водостоков? Для желоба и трубы обычно 30-40 Вт/м. Для металлических труб большого диаметра — до 50-60 Вт/м, а при плохо утеплённой кровле или в горизонтальных лотках — до 70 Вт/м. Конкретную цифру внутри диапазона выбирают по региону и состоянию кровли.

Сколько ниток кабеля класть в желоб? До 80 мм ширины хватает одной нитки. Стандартный желоб 100-150 мм греют двумя нитками с зазором не меньше 50 мм. При расчёте длину желоба умножают на число ниток — для двух ниток метраж удваивается.

Нужно ли обогревать водосточную трубу на всю длину? Да, сверху донизу до самой земли. Если оставить низ без кабеля, лёд закупорит нижнюю часть и отмёт, и вода перестанет уходить. Дополнительно закладывают +1-1,5 м кабеля на петлю в нижнем колене и вокруг воронки.

Зачем греющему кабелю в трубе трос? Несущий трос из нержавейки принимает на себя вес столба кабеля, чтобы кабель не растягивался и не рвался под собственной тяжестью. Для труб выше 3-4 метров трос обязателен — без него кабель часто обрывается уже в первую зиму.

Какой кабель лучше для водостока — саморегулирующийся или резистивный? Саморегулирующийся: его можно резать в размер, он не боится перехлёста в воронке и экономичнее в работе. Резистивный дешевле, но требует точного расчёта, не терпит перехлёста и режется только на заводские секции. Для водостока с воронками выбирают саморегулирующийся.

Нужна ли автоматика и какая? Да. Оптимально — терморегулятор с датчиком температуры плюс датчик осадков (или метеостанция), которые включают систему только при минусе и наличии осадков, в окне примерно от -15 до +5 °C. Это экономит электричество. УЗО с током 30 мА обязательно.
