Промышленный электрообогрев: решения, объекты и как проектируется система

Промышленный электрообогрев — это система из греющего кабеля, теплоизоляции и автоматики, которая компенсирует теплопотери оборудования и не даёт средам замерзать или застывать. Ниже разбираем, на каких объектах он нужен, чем отличаются типы кабеля, когда обязательна взрывозащита Ex и как проектируется система электрообогрева под ключ — от опросного листа до пусконаладки.

Первый мороз проверяет проект на прочность лучше любой экспертизы. Встал насос, застыл мазут в подводящей трубе, примёрзло уплотнение задвижки — и участок стоит, пока бригада отогревает арматуру горелкой. Знакомо? Тогда вам нужна не «греющая лента с рынка», а инженерная система, посчитанная под ваш продукт, ваши температуры и класс зоны. Этим и займёмся.

Что такое промышленный электрообогрев и зачем он нужен

Если совсем коротко: под слой теплоизоляции на трубу, резервуар или арматуру укладывается греющий кабель. Кабель отдаёт тепло, изоляция его удерживает, автоматика следит за температурой. Всё вместе восполняет то тепло, которое объект теряет в окружающую среду. Пока теплопотери скомпенсированы — среда внутри держит нужную температуру, независимо от того, минус тридцать на улице или ветер с дождём.

От бытового обогрева (типа кабеля в водостоке дачи) промышленный отличается принципиально: другие мощности, взрывозащищённое исполнение на опасных объектах, обязательный теплотехнический расчёт и щит управления с защитой и диспетчеризацией. Это уже электроустановка, а не «розетка и провод».

Задач у системы, по сути, две, и путать их нельзя — от этого зависит и мощность кабеля, и логика управления.

Поддержание технологической температуры или защита от замерзания

• Поддержание технологической температуры — когда важно, чтобы продукт в процессе не остывал ниже рабочего значения. Мазут, битум, патока, растворы солей, серная кислота — вязкие среды, которые при остывании парафинизируются, кристаллизуются или попросту застывают в трубе. Здесь обогрев работает практически постоянно и держит заданную «полку».
• Защита от замерзания (frost protection) — более простой случай: не дать воде или водным жидкостям замёрзнуть. Пожарные трубопроводы, водоводы, дренажи, спринклерные системы. Обогрев включается, когда температура подходит к нулю, и держит небольшой положительный минимум.

Сюда же примыкают стартовый разогрев (вывести застывшую среду на рабочую температуру перед пуском) и компенсация теплопотерь длинных трасс. На практике на одном объекте нередко соседствуют оба режима — и это уже вопрос грамотного зонирования в проекте.

Где применяется: объекты промышленного электрообогрева

Область применения — почти любое оборудование, которое боится холода. Обогрев промышленных объектов на нефтегазе, в химии, энергетике, пищевом производстве и логистике решает разные задачи, но принцип один. Ниже — сводка по типовым объектам: что греем, зачем и чем.

Как читать таблицу: «типовое решение» — это отправная точка, а не готовая спецификация. Один и тот же трубопровод под открытым небом в Норильске и в отапливаемом цехе потребует разной погонной мощности. Финальный тип и мощность кабеля даёт только расчёт по фактической изоляции и минимальной температуре региона.

Подробные разборы по объектам мы вынесли в отдельные материалы: обогрев трубопроводов греющим кабелем, электрообогрев резервуаров и ёмкостей и обогрев морозильных камер.

Типы промышленного обогрева и греющего кабеля

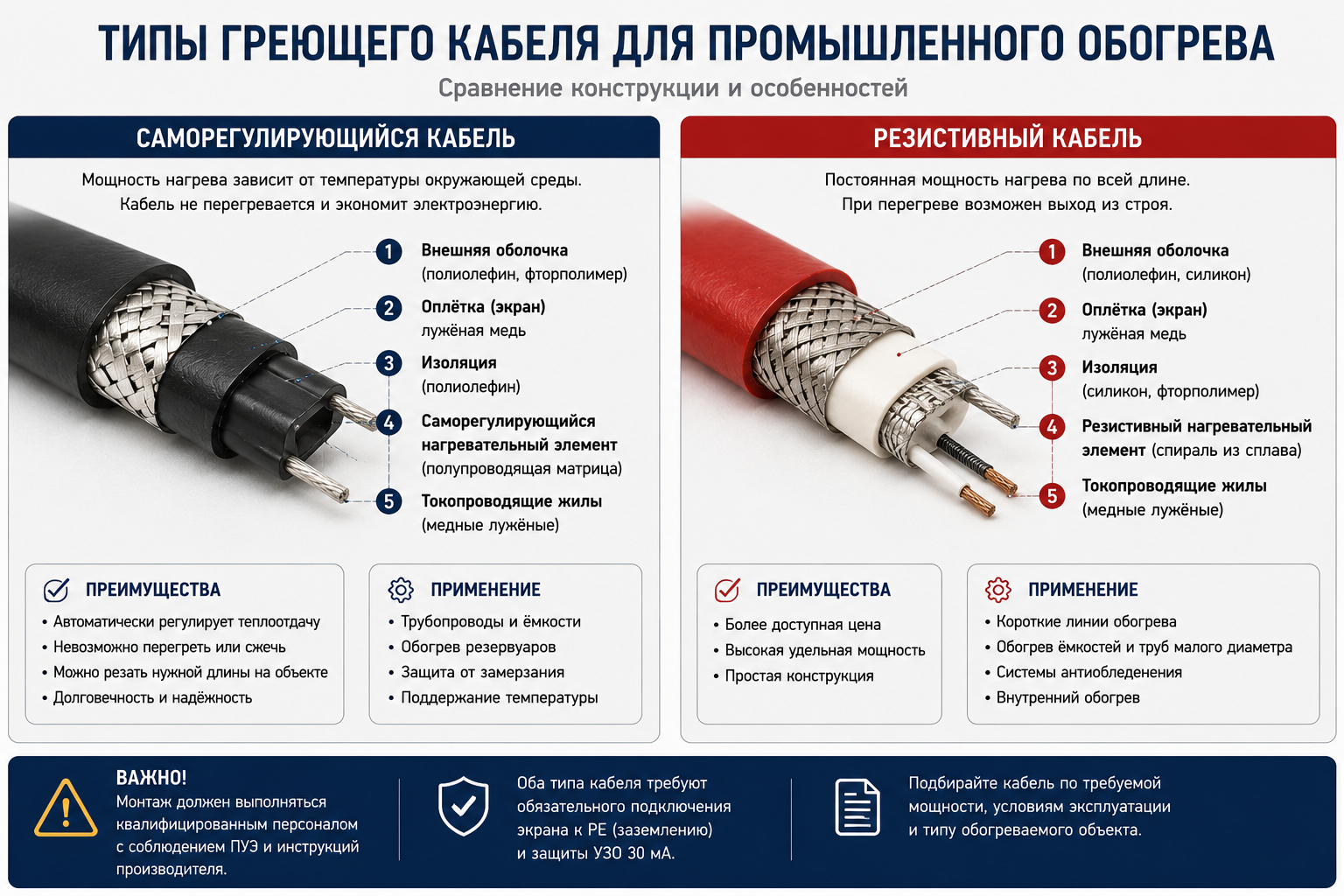

Кабельный обогрев промышленный строится на нескольких типах кабеля, и выбор между ними — не про «что дороже», а про геометрию трассы и температурный режим. Разберём четыре основных типа плюс термочехлы.

Удельная мощность промышленных кабелей обычно лежит в диапазоне 10–90 Вт/м, напряжение — 230, 380 или 660 В, максимальная рабочая температура — от 65 до 260 °C, а у высокотемпературных систем выше. Конкретные ватты на метр под ваш объект — только по расчёту, обобщать сверх этого диапазона я не берусь: слишком многое зависит от диаметра трубы, изоляции и требуемой «полки».

Отдельно стоят термочехлы и термоодеяла — это не кабель, а готовое изделие: съёмный теплоизоляционный чехол с уже интегрированным обогревом для задвижек, фланцев, насосов и КИПиА. Их главный смысл — обслуживать арматуру, не срывая каждый раз минеральную вату и не наматывая её обратно. Подробнее — в материале про термочехлы и термоодеяла.

Из «мелочи», которая на самом деле не мелочь: греющая лента и саморегулирующийся греющий кабель — с них начинается большинство типовых трасс.

Способы прокладки кабеля на трубопроводе

Тип кабеля выбран — дальше вопрос, как его положить. Вариантов два.

Продольная укладка — одна или несколько ниток кабеля вдоль трубы. Просто, быстро, подходит для большинства задач защиты от замерзания. Спиральная укладка (навивка) — кабель наматывается на трубу с шагом, что увеличивает погонную мощность на метр трубы. Её применяют, когда одной-двух продольных ниток не хватает по теплу, а переходить на более мощный кабель нецелесообразно.

Термин «спутниковый обогрев трубопроводов» — как раз про кабель-спутник, идущий вдоль технологической трубы. По сути это та же продольная схема, просто закрепившееся в отрасли название.

Взрывозащита: электрообогрев во взрывоопасных зонах (Ex)

Вот тот раздел, на котором экономить нельзя ни в проекте, ни на монтаже. Если объект — нефтебаза, установка подготовки нефти, химический цех, склад нефтепродуктов или любая зона, где может образоваться взрывоопасная смесь газа/пара/пыли с воздухом, — оборудование обязано быть взрывозащищённым, со знаком Ex. Это требование ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а не пожелание проектировщика.

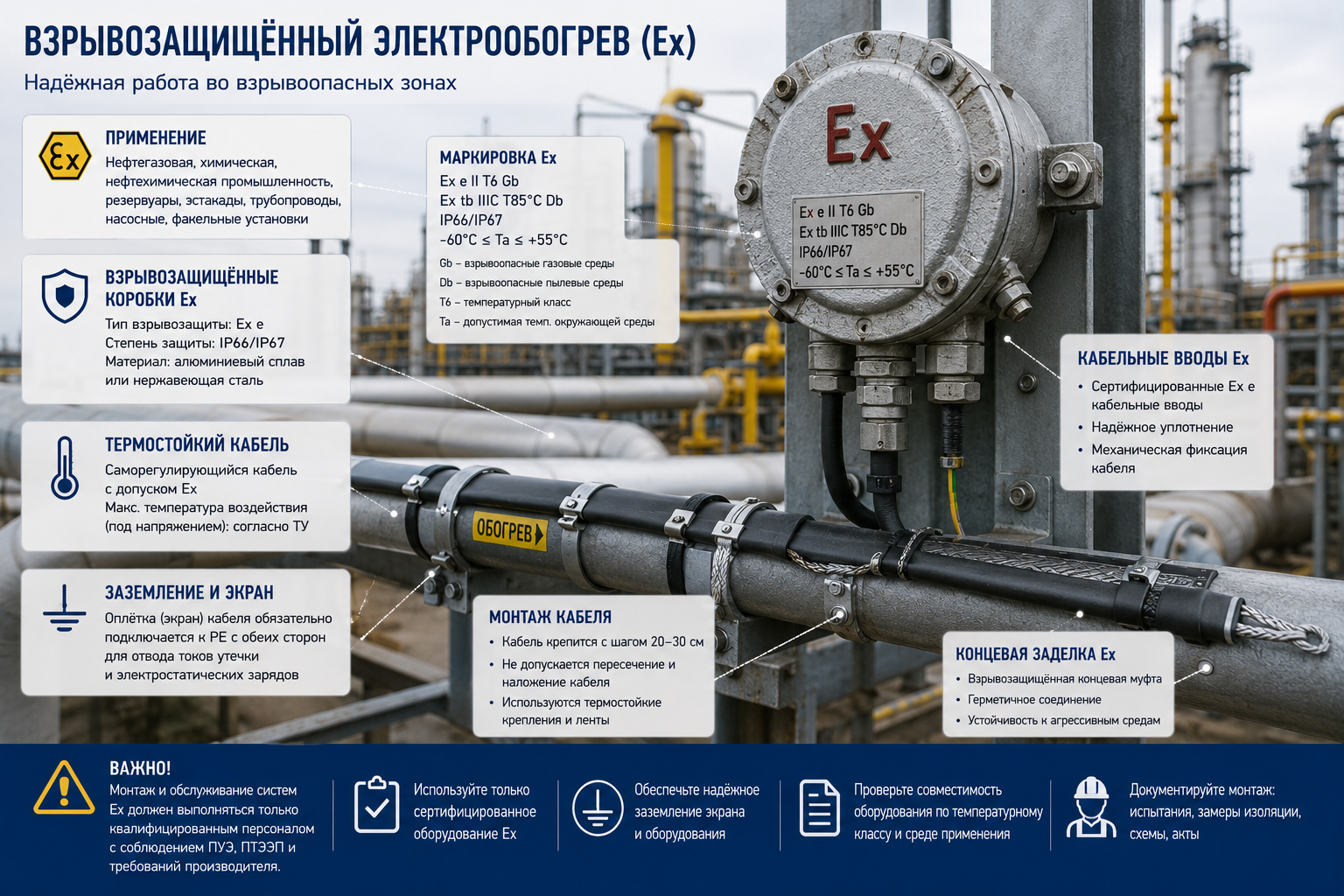

Маркировка и виды взрывозащиты описаны серией стандартов ГОСТ Р МЭК 60079. Расшифровывать полную маркировку до последнего символа здесь не будем, но ключевые виды защиты полезно знать:

• Ex d — взрывонепроницаемая оболочка: корпус выдерживает взрыв внутри себя и не даёт пламени выйти наружу.
• Ex e — повышенная защита вида «e»: конструктивные меры против искр и перегрева.
• Ex i — искробезопасная электрическая цепь: ток и напряжение ограничены так, что искра физически не может поджечь смесь.

Само по себе наличие значка Ex ничего не решает — оборудование должно подходить именно вашей зоне. Подбор ведётся по трём критериям.

Ошибка в любом из трёх пунктов означает, что формально «взрывозащищённая» система на деле не соответствует зоне. Поэтому для взрывоопасных объектов проект и подбор Ex-оборудования мы всегда ведём с привязкой к ПУЭ (гл. 7.3) и, при необходимости, ГОСТ Р МЭК 62086. Взрывозащищённый электрообогрев — это отдельная ответственность, и GEES берёт её на себя целиком.

Автоматика и щиты управления электрообогревом

Греющий кабель без управления — деньги на ветер: он либо жжёт электричество круглосуточно, либо не включается, когда надо. Мозг системы — шкаф управления электрообогревом (ШУЭО, в проектах встречается и обозначение СКУЭ).

Что внутри щита:

• терморегуляторы и контроллеры — управляют нагревом по уставкам;
• датчики температуры — среды и поверхности трубы (обычно и то, и другое);
• устройства защиты — УЗО/дифзащита и автоматические выключатели на каждую линию;
• аварийная сигнализация — отслеживает утечку на землю и обрыв цепи кабеля;
• модуль диспетчеризации — вывод состояния линий на верхний уровень АСУ ТП, удалённый мониторинг.

Управлять можно по-разному: по температуре среды (термостатический режим), по расписанию либо комбинированно. На разветвлённых объектах диспетчеризация окупается быстро — оператор видит на экране, какая линия просела по току или ушла в аварию, вместо того чтобы обходить трассу с тепловизором.

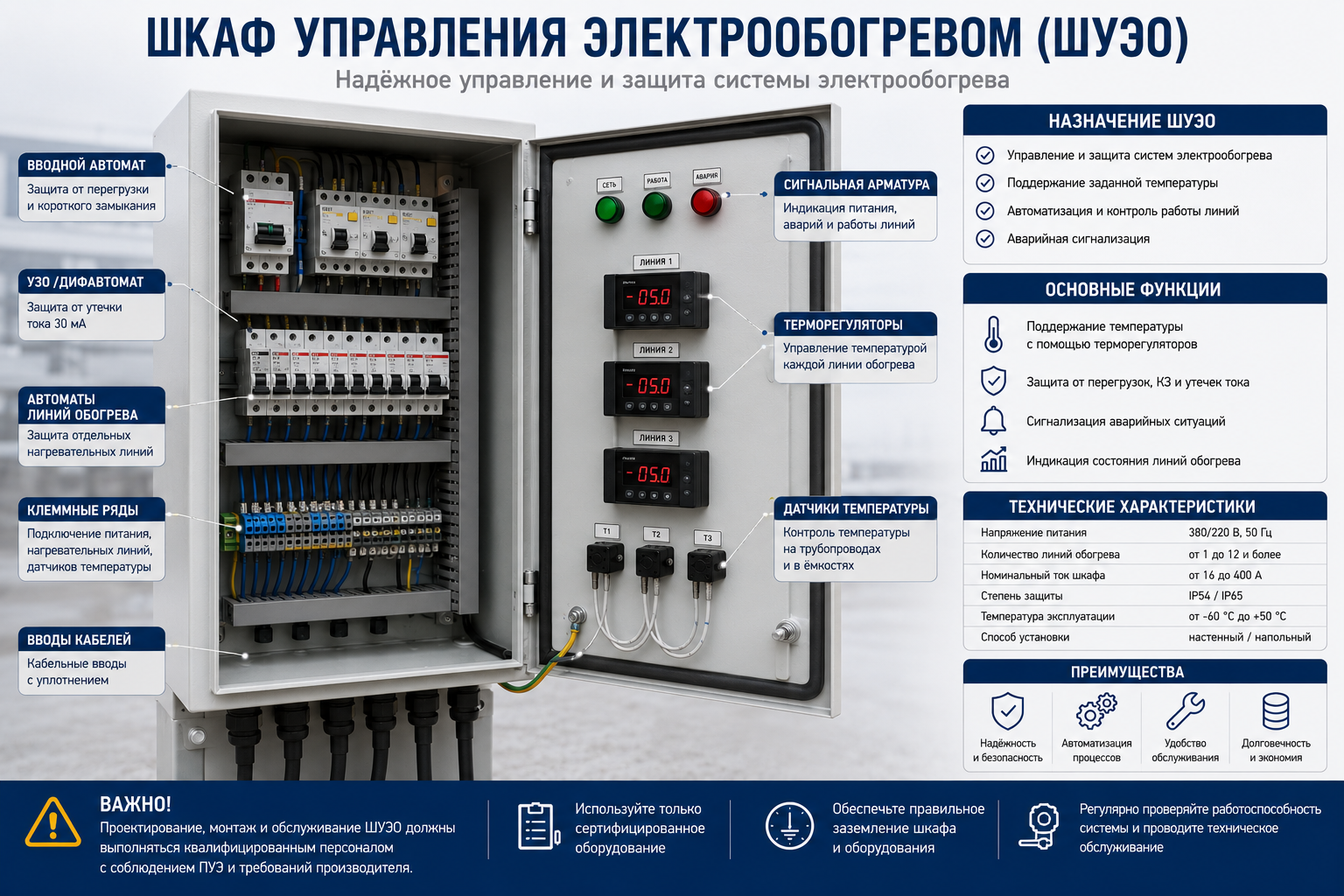

Щиты мы собираем сами под конкретный проект, а как устроен и из чего комплектуется щит управления электрообогревом (ШУЭО) — в отдельном разборе.

Нормы и требования к промышленному электрообогреву

Проект, который не опирается на нормы, не пройдёт экспертизу и не даст гарантии. Базовый набор документов, на которые мы ссылаемся:

• ГОСТ IEC 62395-1-2016 — «Системы обогрева трубопроводов, работающие на электрическом сопротивлении, для промышленного и коммерческого применения. Часть 1. Общие требования и требования к испытаниям» (введён в 2017 году). Профильный стандарт по кабельным системам обогрева.
• ГОСТ Р МЭК 60079 (серия) — взрывозащищённое электрооборудование, виды защиты и маркировка.
• ТР ТС 012/2011 — оборудование для взрывоопасных сред.
• ПУЭ, глава 7.3 — электроустановки во взрывоопасных зонах, общие требования к монтажу.
• ГОСТ Р МЭК 62086 — электрический обогрев для взрывоопасных сред (применяем, когда объект того требует).

Ремарка из практики: нормы задают рамку, но не считают за вас теплопотери. Я всегда исхожу из фактической толщины и состояния изоляции и минимальной температуры конкретного региона, а не из паспортных «идеальных» условий. Изоляция на объекте почти никогда не бывает такой, как на бумаге, — и закладывать это в расчёт нужно заранее.

Как проектируется система электрообогрева: этапы под ключ

Проект решает четыре группы задач одновременно: теплотехника (расчёт тепловых нагрузок и теплопотерь), электротехника (подбор источника обогрева и мощности), конструирование (электромонтажные изделия и крепёж) и экономика (минимизация затрат при выполнении первых трёх). Вырвать одну из рук нельзя: самый мощный кабель без учёта экономики разорит на счетах за электричество, а самый дешёвый — не догреет трубу.

Типовой цикл внедрения выглядит так:

1. Заявка и опросный лист. Собираем исходные данные: назначение объекта, форма, размеры, материал, толщина теплоизоляции, температура среды и требуемая рабочая температура.
2. Обследование объекта, замеры. Уточняем то, что не влезло в опросный лист, — реальную геометрию трасс, состояние изоляции, точки подключения.
3. Теплотехнический и электротехнический расчёт. Считаем теплопотери, подбираем тип и мощность кабеля, распределяем линии по щиту.
4. Разработка проекта и спецификации. Схемы раскладки, ведомости, спецификация на кабель, термочехлы, щиты, крепёж.
5. Поставка кабеля, термочехлов, щитов управления.
6. Монтаж и укладка кабеля с восстановлением теплоизоляции.
7. Пусконаладка и испытания — замер сопротивления изоляции, контрольный прогрев, проверка автоматики и защит.
8. Сдача, гарантия и сервис.

По срокам всё зависит от масштаба: одна задвижка с термочехлом — это одно, обвязка резервуарного парка с диспетчеризацией — совсем другое.

Что входит в расчёт

Сердце проекта — теплотехнический расчёт. Из опросного листа берутся геометрия, изоляция и температуры, на выходе получаются линейные (удельные) теплопотери объекта — сколько ватт с метра трубы или квадратного метра стенки уходит в холод. Уже по ним подбирается погонная мощность кабеля с запасом на пусковой разогрев и на деградацию изоляции со временем.

Логика простая: чем тоньше и хуже изоляция, чем ниже температура региона и чем выше требуемая «полка» внутри — тем больше ватт с метра нужно заложить. Цифры не выдумываются под красивую смету, они выводятся из формул. Именно поэтому мы не называем мощность «на глаз» по телефону — сначала опросный лист.

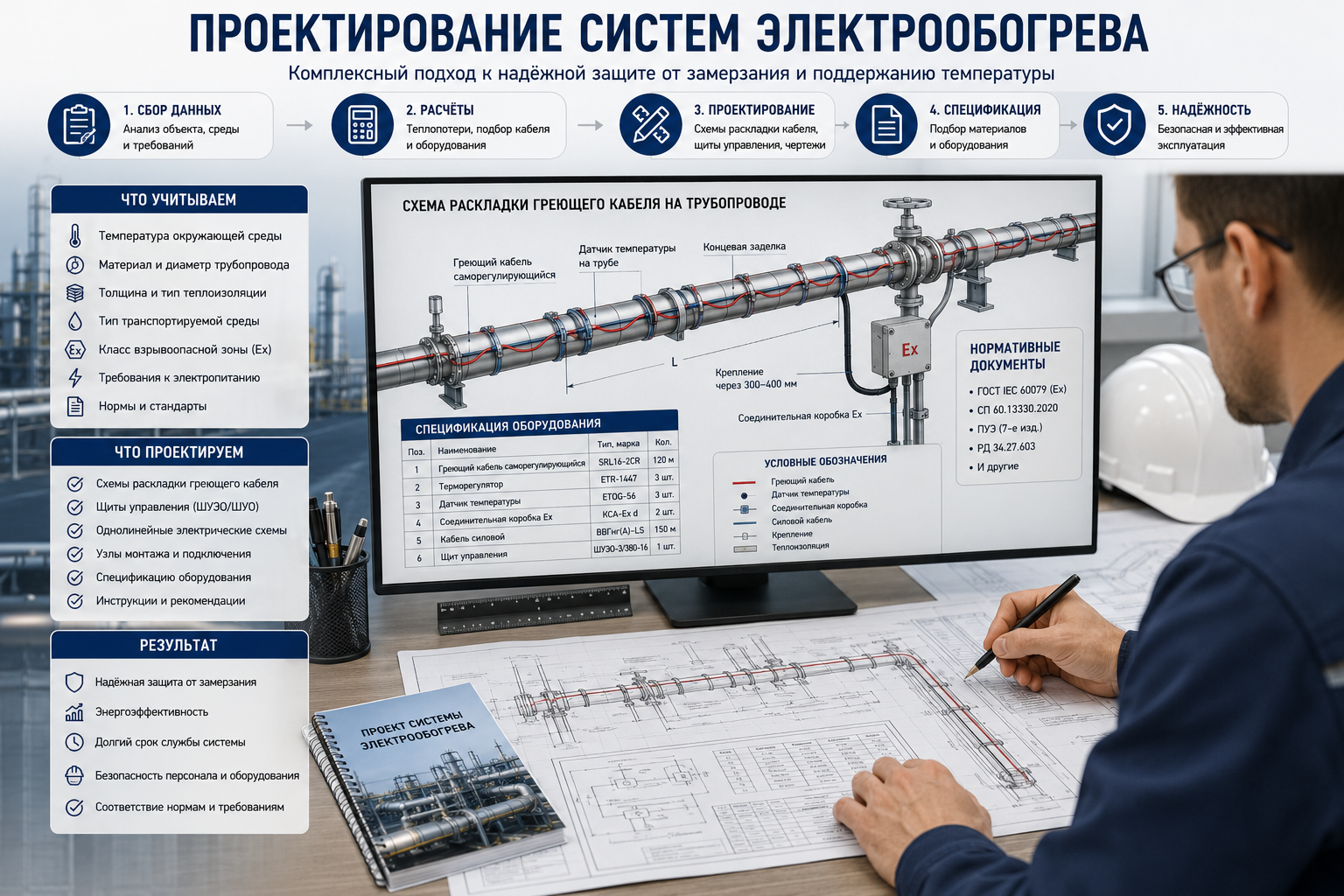

Этим занимается наша услуга проектирование систем электрообогрева, а весь промышленный электрообогрев под ключ — от расчёта до пусконаладки — GEES ведёт одним подрядчиком. Прислать опросный лист на бесплатный расчёт можно уже сейчас.

Подробнее по типам объектов

Эта страница — обзорная, точка входа. Под каждый крупный объект и узел у нас есть отдельный, более подробный материал — с монтажными нюансами и конкретикой:

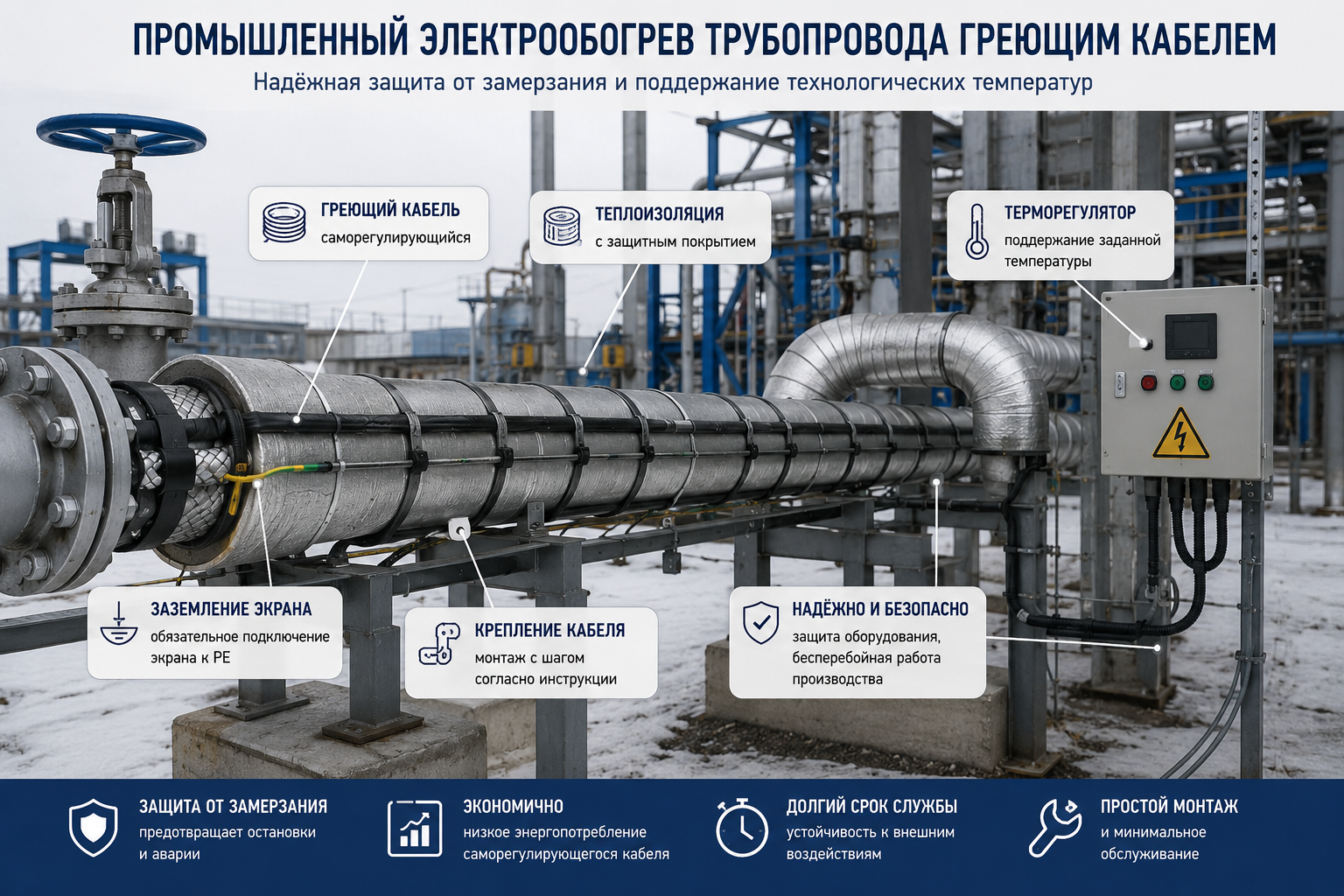

• Обогрев трубопроводов греющим кабелем — расчёт мощности, укладка, изоляция, типовые ошибки на длинных трассах.

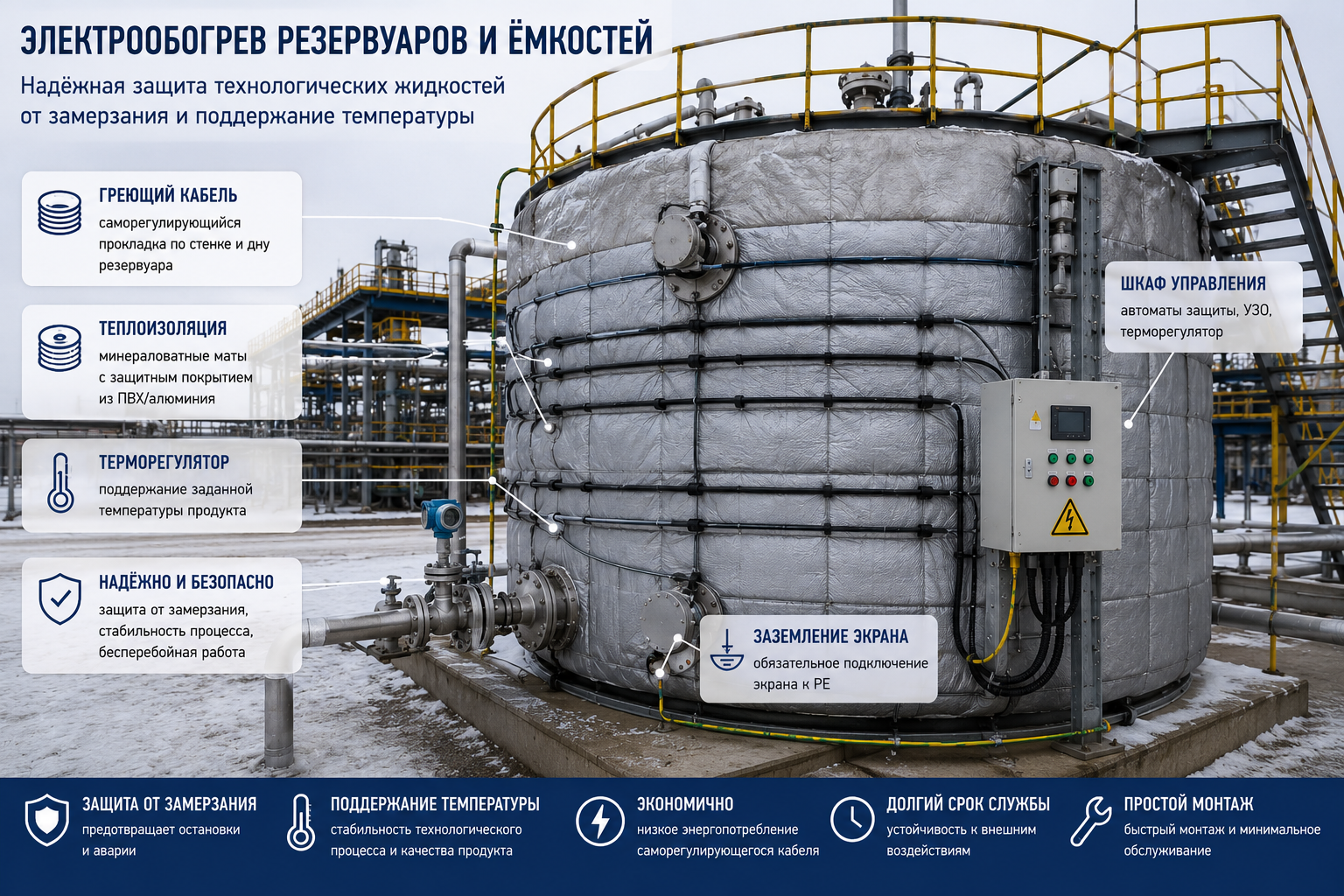

• Электрообогрев резервуаров и ёмкостей — раскладка по стенкам и днищу, поддержание температуры хранения.
• Термочехлы и термоодеяла — обогрев задвижек, фланцев и насосов без демонтажа изоляции.
• Щит управления электрообогревом (ШУЭО) — состав щита, автоматика, защита и диспетчеризация.

Частые вопросы (FAQ)

Чем промышленный электрообогрев отличается от бытового? Мощностями, требованиями и ответственностью. Бытовой кабель ставят в водосток или короткий водопровод без проекта. Промышленный — это расчёт теплопотерь по нормам, взрывозащищённое исполнение на опасных объектах, щит управления с защитой и диспетчеризацией и мощности другого порядка. По сути, это электроустановка, которую проектируют, а не покупают «в бухту».

Какой греющий кабель выбрать — саморегулирующийся или резистивный? Зависит от объекта. Саморегулирующийся удобен на трубах, резервуарах и трассах со сложной геометрией: его режут по месту, он не перегревается при перехлёсте. Резистивный (постоянной мощности) выгоднее на длинных прямых участках и больших площадях, где важна цена метра. Часто на одном объекте применяют оба — по зонам.

Нужна ли взрывозащита Ex для моего объекта? Если на объекте возможно образование взрывоопасной смеси (нефтегаз, химия, склады нефтепродуктов), то да — только оборудование со знаком Ex по ТР ТС 012/2011. Подбор ведётся по классу взрывоопасной зоны, группе смеси и температурному классу. Определить это должен проектировщик по классификации зон вашего объекта.

Из чего складывается проект системы электрообогрева? Из четырёх задач: теплотехника, электротехника, конструирование, экономика. Старт — опросный лист с геометрией, изоляцией и температурами. Дальше расчёт теплопотерь, подбор кабеля и мощности, схемы раскладки, спецификация и проект щита. Только после этого — поставка, монтаж и пусконаладка.

Можно ли обогревать задвижки и фланцы без разбора изоляции? Да, для этого есть съёмные термочехлы (термоодеяла) с интегрированным греющим кабелем. Их снимают и ставят обратно без демонтажа основной теплоизоляции, что резко упрощает обслуживание арматуры и КИПиА.

Сколько времени занимает внедрение системы под ключ? Зависит от масштаба — от одного узла с термочехлом до резервуарного парка с диспетчеризацией. Точный срок называем после обследования объекта и опросного листа.

Что в итоге

• Промышленный электрообогрев решает две разные задачи — поддержание технологической температуры и защиту от замерзания; путать их в проекте нельзя.
• Тип кабеля выбирается по геометрии трассы и температурному режиму, а не по цене метра; погонная мощность (обычно в диапазоне 10–90 Вт/м) выводится расчётом.
• На взрывоопасных объектах — только Ex-оборудование по ТР ТС 012/2011, с подбором по зоне, группе смеси и температурному классу.
• Работоспособность системы держится на щите управления с защитой, датчиками и диспетчеризацией, а не только на кабеле.
• Начинайте не с покупки кабеля, а с опросного листа: сначала теплотехнический расчёт — потом спецификация.

Совет напоследок, которого не было выше: если объект новый, закладывайте трассы кабеля и места установки щитов ещё на стадии проектирования изоляции, а не после. Дозаводить электрообогрев на готовую обвязку всегда дороже и всегда с компромиссами. GEES проектирует и внедряет промышленный электрообогрев под ключ — пришлите опросный лист, и мы вернёмся с расчётом.
