Как подключить греющий кабель к сети: схема, УЗО и автоматика

Подключить греющий кабель к сети реально своими руками — линия несложная. Но есть три места, где ошибаются чаще всего: защита (УЗО 30 мА плюс автомат класса C), заземление экрана на PE и управление через терморегулятор. Ниже — рабочие схемы для 220 и 380 В, готовые номиналы и пошаговая инструкция, которую можно повторить у себя в щитке.

Страх обычно один и тот же: подключу неправильно — ударит током, сгорит кабель или будет выбивать автомат при каждом включении. Всё это лечится правильной обвязкой. Разберём её по элементам, а не «поставьте УЗО и всё будет хорошо», как пишут в половине статей.

Что понадобится и что нельзя нарушать

Сначала про кабель. Он бывает двух типов, и от этого зависит вся электрическая часть. Резистивный греет с постоянной мощностью и не терпит перехлёста витков. Саморегулирующийся меняет мощность по температуре сам — удобнее, но у него есть неприятная черта: высокий пусковой ток в момент включения на холоде. Именно из-за него мы позже возьмём автомат с запасом. Если вы ещё выбираете, с чем работать, посмотрите разбор про обогрев трубопроводов греющим кабелем — там про типы подробнее.

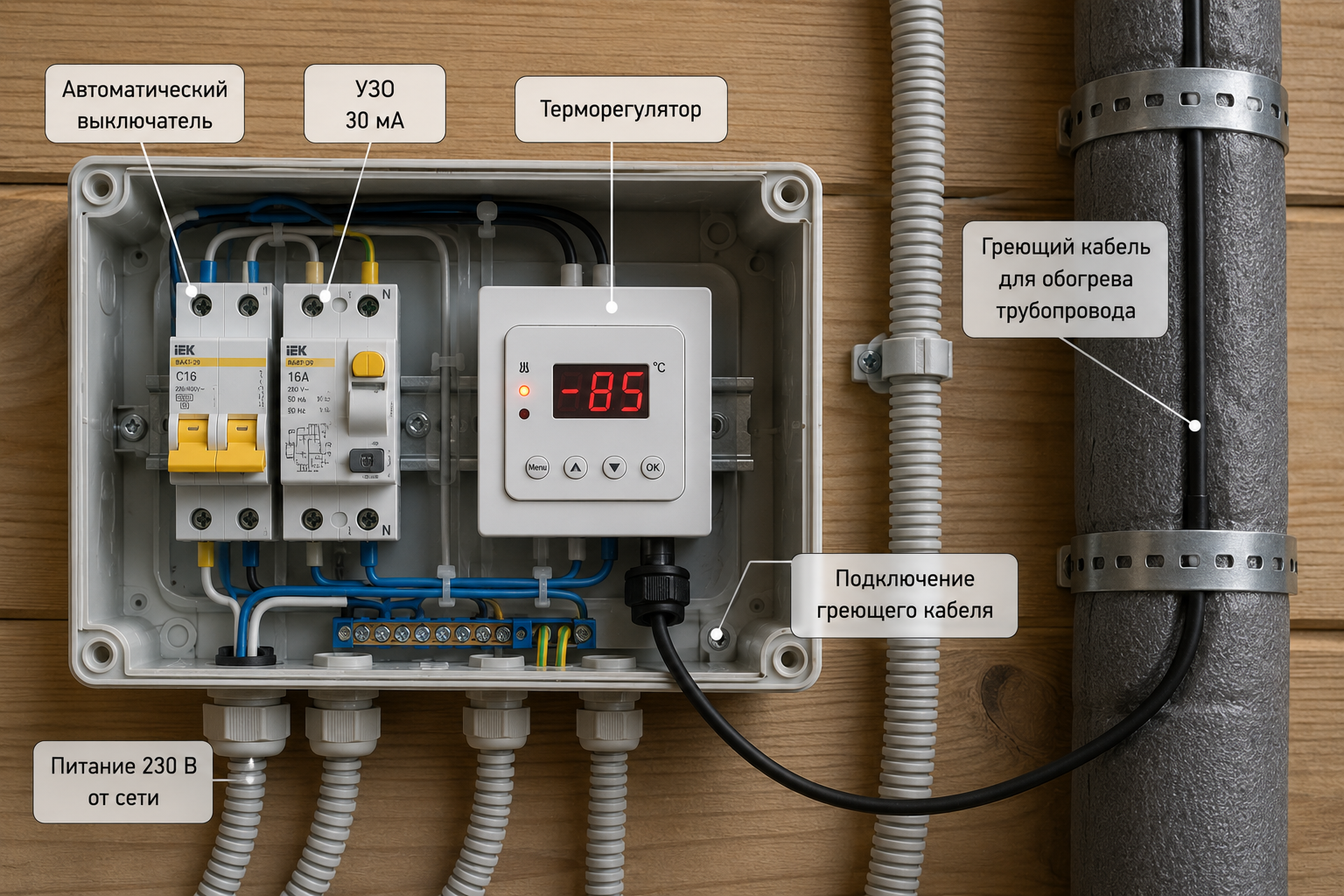

Цепь питания в любом случае состоит из одних и тех же узлов:

• автоматический выключатель — отсекает короткое замыкание и перегрузку;
• УЗО 30 мА (или дифавтомат вместо связки «автомат + УЗО») — защита от утечки и поражения током;
• терморегулятор с датчиком температуры — включает и выключает кабель по факту, а не «на глаз»;
• холодный конец кабеля — питающий провод, который заводится в клеммы;
• экран (оплётка) кабеля — уходит на шину PE.

Два запрета, которые нельзя нарушать даже в самой простой линии: не подключать кабель без УЗО 30 мА и не использовать экран как рабочий ноль. Про оба ниже отдельно — они важнее, чем кажутся.

Общая схема подключения греющего кабеля к сети

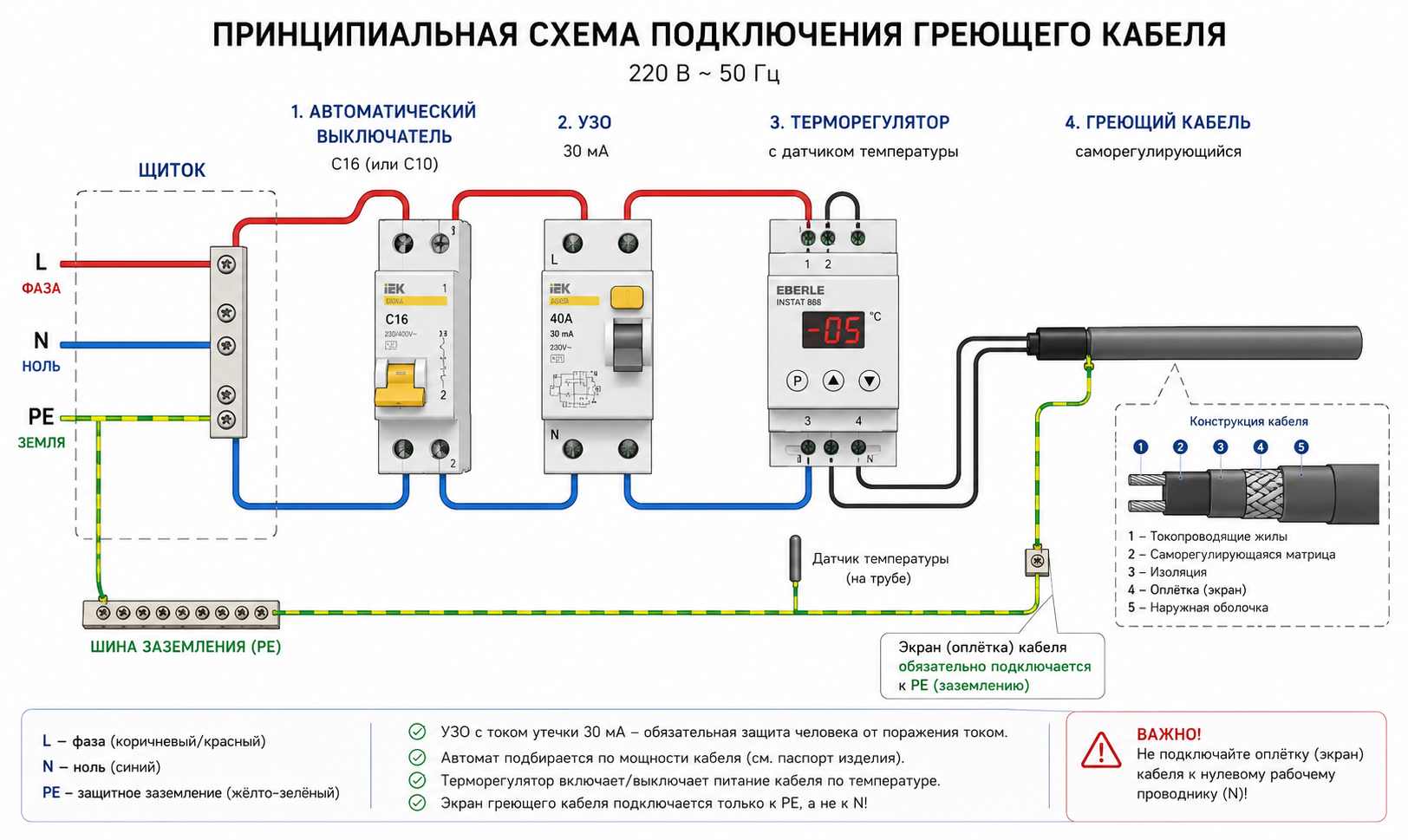

Логика простая: питание идёт от щитка к кабелю через каскад защиты и управления. По порядку, от ввода к нагрузке:

1. Щиток, ввод L и N.
2. Автомат класса C — первым в цепи, на фазе. Защищает линию от перегруза и КЗ.
3. УЗО 30 мА (или дифавтомат, тогда шаги 2 и 3 объединяются в один модуль). Ловит ток утечки — например, если пробьёт изоляцию на трубу.
4. Терморегулятор — коммутирует фазу на кабель по сигналу датчика. То есть в разрыв фазы после защиты.
5. Холодный конец кабеля — жилы L и N заводятся на выход терморегулятора и на нейтраль.
6. Экран кабеля → шина PE. Отдельным проводом, напрямую на защитное заземление.
7. Датчик температуры заводится в свои клеммы терморегулятора (не в силовые).

Читать схему стоит так: сверху вниз идёт «сила» (фаза, ноль), сбоку — «управление» (датчик и питание мозгов терморегулятора). Фаза нигде не приходит на кабель напрямую, минуя терморегулятор, — иначе кабель будет работать постоянно, а это перерасход и лишний износ. Экран не участвует в питании вообще: его задача — увести утечку на землю, чтобы её увидело УЗО. Это и есть основа схемы 220 В: ввод → автомат C → УЗО → терморегулятор → кабель, экран на PE.

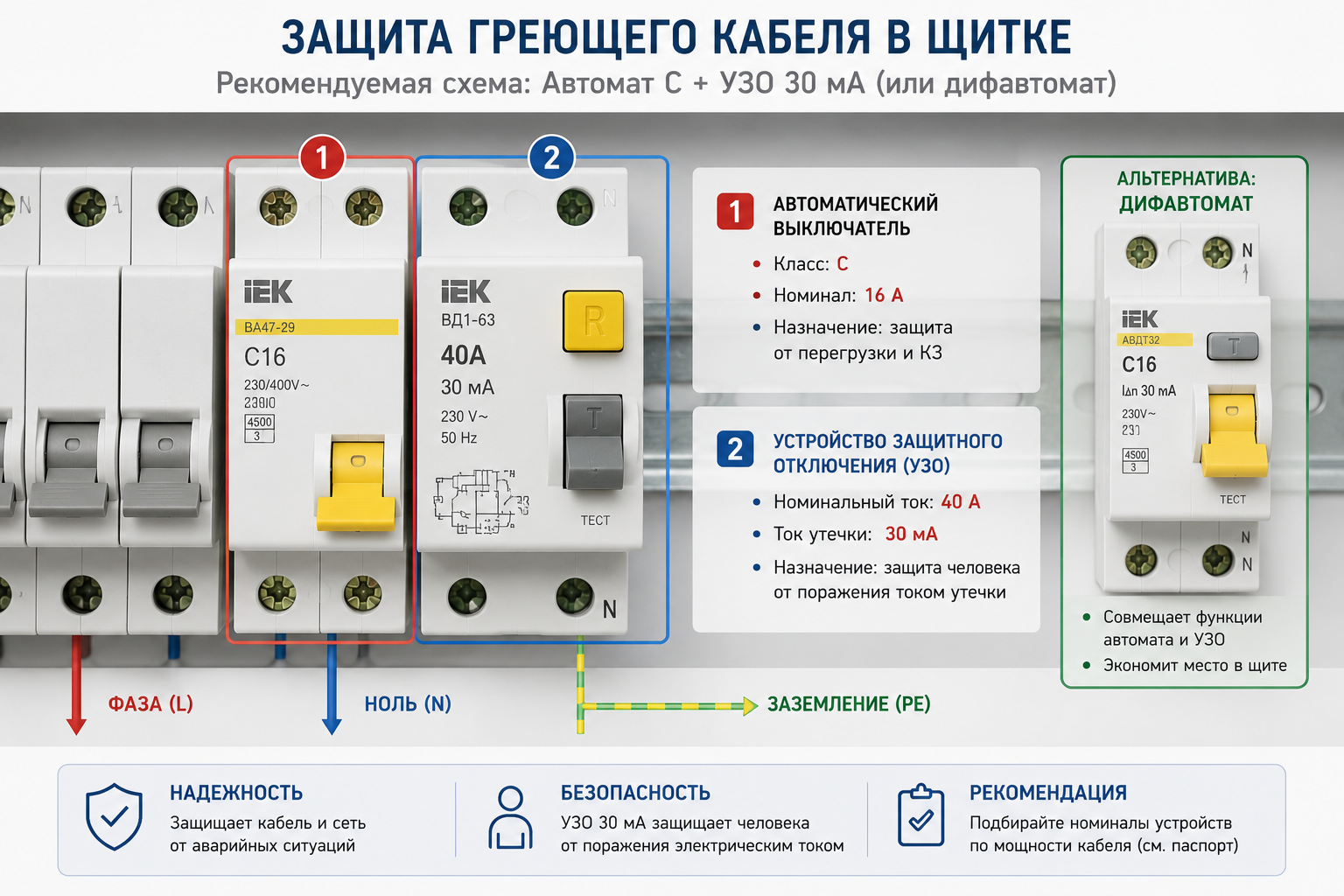

УЗО и автомат: как выбрать номиналы

Здесь конкурентам обычно нечего сказать, кроме «поставьте УЗО». Дадим цифры.

УЗО на 30 мА — это уставка по току утечки. Для цепей обогрева, особенно во влажных зонах и при напряжении до 400 В, защитное отключение по ПУЭ обязательно. 30 мА — порог, который защищает и человека, и не даёт тлеть повреждённой изоляции. По практике мы рекомендуем тип A: он реагирует и на переменный, и на пульсирующий постоянный ток утечки, а AC видит только переменный.

Автомат — характеристики C, а не B. Причина в пусковом токе саморегулирующегося кабеля: в первые минуты работы на холоде он превышает номинальный в 2–4 раза (по отдельным данным до 1,5–5 раз). Растёт этот бросок с длиной линии, с погонной мощностью (Вт/м) и с понижением температуры включения. Автомат класса B от такого броска отключится сразу, класс C держит кратковременную перегрузку — то, что нам и нужно.

Теперь номинал. Считаем ток линии по мощности:

I = P / U

Пример из практики: кабель мощностью 780 Вт при 220 В даёт ток I ≈ 3,55 А. Для такой линии (780 Вт, 220 В, участок 50 м) подходит автомат C6 — 6 А, класс C. Запас над рабочими 3,55 А как раз перекрывает пусковой бросок.

Длина линии — второе ограничение. Чем длиннее секция, тем больше и рабочий, и пусковой ток, и один автомат её уже «не потянет». Ориентировочная таблица по саморегулирующемуся кабелю (характеристика C):

Таблица ориентировочная — это данные конкретного производителя (серия SRF/SRM). Точные значения смотрите в паспорте вашего кабеля. Читается она так: находите свою погонную мощность и температуру, при которой кабель включается на холоде, — и получаете предельную длину на каждый номинал автомата. Превысили длину — либо ставите автомат крупнее (пока укладываетесь в допустимую длину его строки), либо режете линию на две секции со своей защитой.

Про связку и дифавтомат. Автомат и УЗО можно поставить раздельно, а можно взять один дифавтомат с теми же параметрами — 30 мА, класс C. Мы в GEES при сборке щитов управления обычно закладываем дифзащиту 30 мА на каждую линию отдельно и автомат класса C с запасом на пусковой ток — так при утечке отключается одна проблемная зона, а не весь обогрев. Готовую защитную автоматику удобно подбирать в разделе реле и защитная автоматика.

Заземление: подключаем экран правильно

Медный экран (оплётка) греющего кабеля — это не декорация и не второй ноль. Это защитный проводник. Он подключается на шину PE и выполняет функцию защитного заземления: если изоляция где-то пробьёт, утечка пойдёт по экрану на землю, а УЗО это увидит и отключит линию. Без заземлённого экрана вся защита на 30 мА работает вхолостую.

Для обогрева металлических труб и внутритрубного обогрева заземление экрана по ПУЭ обязательно — эксплуатировать такую систему без него нельзя.

Важно. Экран заводится только на PE. Использовать оплётку как рабочий ноль или как основной заземляющий проводник цепи запрещено. Рабочий ноль — это отдельная жила N, а PE — отдельная шина. Смешаете их — получите ток по экрану в нормальном режиме, ложные срабатывания УЗО и потенциал на трубе. Экран несёт ток только в аварии, и то доли секунды до отключения.

Подключение через терморегулятор и датчик

Терморегулятор — это то, что превращает «кусок греющего провода» в систему. Он включает кабель, когда труба или кровля остывают до уставки, и выключает, когда прогрелись. Отсюда и экономия электричества, и увеличенный ресурс кабеля. Подробнее про модели и логику выбора — в статье как выбрать терморегулятор.

Ставят его рядом со щитком, на DIN-рейку или на стену. Датчик выбирают по задаче. Для водопровода и труб — датчик температуры, закреплённый на трубе (как его правильно уложить вместе с кабелем, смотрите в инструкции как уложить греющий кабель на трубу). Для кровли и водостоков одного температурного датчика мало — там нужен комбинированный термостат-гигростат, который включает обогрев только когда одновременно холодно и есть осадки. Это наш обычный подход на кровельных объектах: греть сухую крышу в мороз бессмысленно.

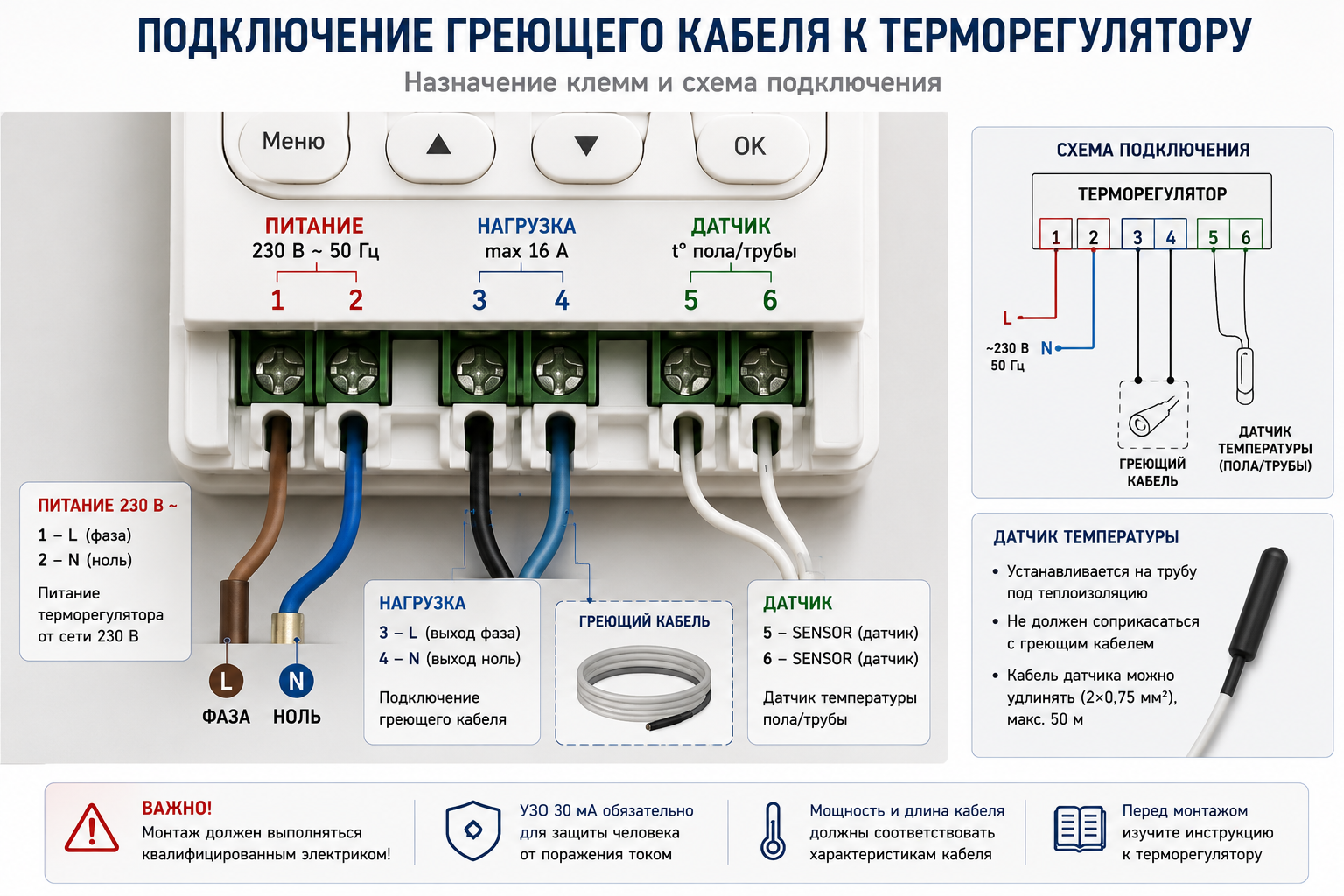

Порядок подключения проводов в клеммы:

1. Обесточьте линию и убедитесь тестером, что напряжения нет.
2. Питание (L и N от УЗО) заведите в клеммы «сеть» / «питание» терморегулятора.
3. Холодный конец кабеля подключите в клеммы «нагрузка» — фаза с выхода терморегулятора, ноль на общую нейтраль.
4. Датчик температуры заведите в отдельные клеммы датчика (обычно слаботочные, подписаны sensor / NTC).
5. Экран кабеля — мимо терморегулятора, сразу на шину PE.
6. Соберите щит, подайте питание и выставьте уставку.

Не перепутайте клеммы «нагрузка» и «датчик» — датчиковые рассчитаны на слабый сигнал, силовые 220 В их сожгут. Сами терморегуляторы под разные задачи есть в разделе терморегуляторы для греющего кабеля.

Подключение через вилку или в щите: два способа

Способов подать питание на кабель по сути два, и выбор между ними — это про мощность и стационарность линии.

Первый — через вилку в розетку. Так идут готовые комплекты для водопровода: у кабеля уже опрессован холодный конец с сетевой вилкой, остаётся воткнуть в розетку. Условие одно, но жёсткое: розетка должна быть с заземляющим контактом (тип с PE), а линия этой розетки — под УЗО 30 мА. Вилка без заземления сводит всю защиту на нет: экран будет некуда завести.

Второй — стационарно, в клеммнике или щите. Так подключают мощные и длинные линии, кровлю, магистрали. Кабель заходит на клеммник, оттуда — на терморегулятор и защиту в щите, никакой вилки. Способ надёжнее: нет разъёма, который со временем подгорает от нагрузки.

Практическое правило: короткий бытовой комплект на трубу под мойкой — можно через вилку; всё, что длиннее пары десятков метров или уходит на улицу и кровлю, — стационарно в щит.

Схема 380 В: когда нужна трёхфазная линия

Однофазная сеть 220 В упирается в свой предел, когда линий становится много или мощность большая: кровля целиком, длинные трубопроводы, открытые площадки, несколько зон обогрева сразу. Тогда переходят на 380 В.

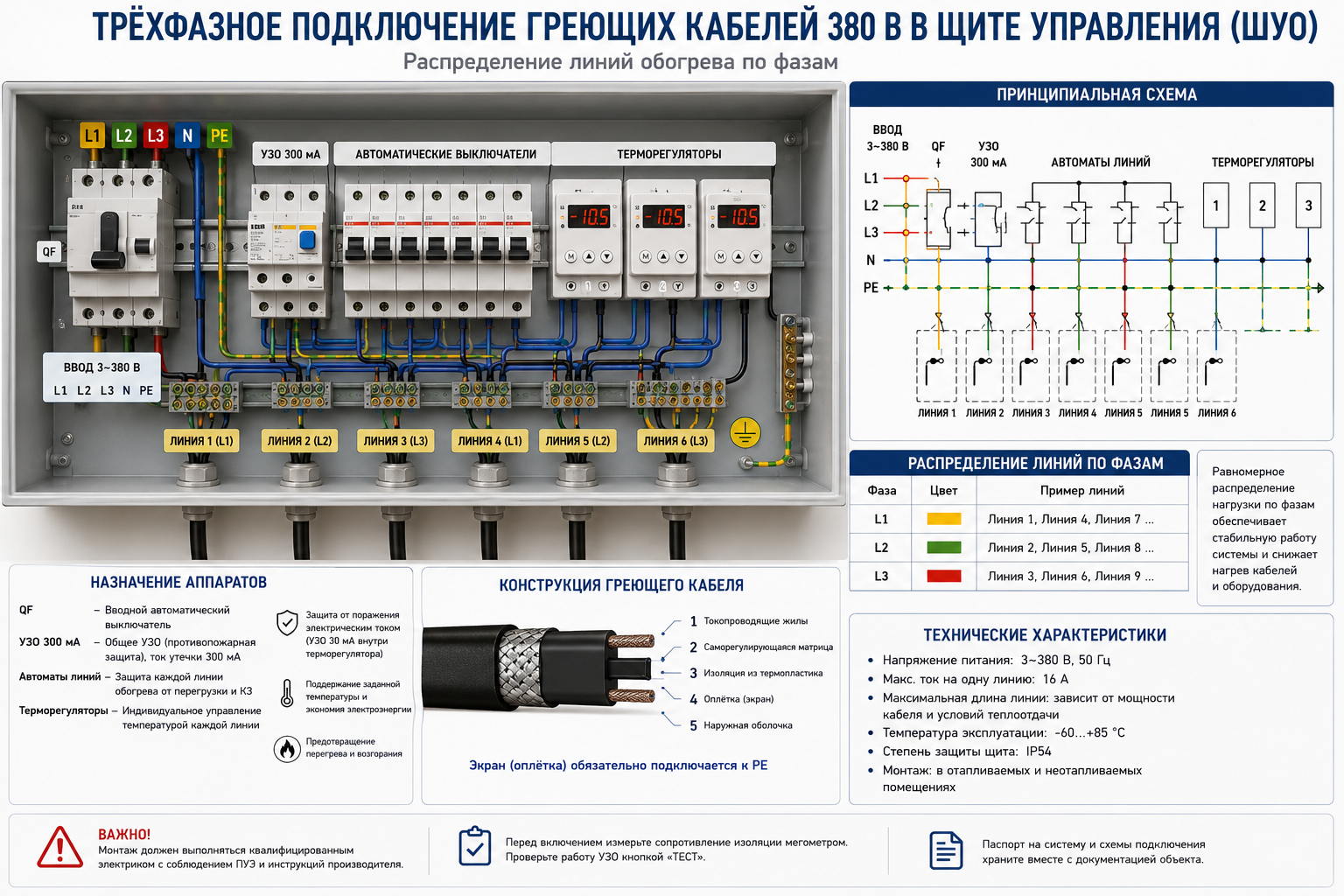

Смысл трёхфазной схемы — распределить нагрузку по трём фазам L1, L2 и L3, чтобы не перегрузить одну. Каждая линия или группа получает свой автомат класса C и свою дифзащиту (УЗО/дифавтомат) в щите — это уже щит управления обогревом, ШУО или ЩУОБ. Управление ведёт терморегулятор или контроллер, а силу коммутируют магнитные пускатели, потому что токи там уже не модульного масштаба. Трёхфазные щиты рассчитывают на 380–400 В и нагрузку до 40 А и более.

Честно скажу: 380 В — это уже не «сделай сам за вечер». Здесь нужны расчёт распределения по фазам, подбор пускателей и грамотная защита каждой линии. Как устроен такой щит, разобрано в статье про щит управления электрообогревом (ШУЭО). Если проект серьёзный, проще заказать сборку щита управления обогревом под ключ — соберём с нужной дифзащитой и запасом по пусковому току.

Пошаговая инструкция подключения

Сводим всё в один порядок действий. Инструменты: автомат класса C, УЗО 30 мА (или дифавтомат), терморегулятор, отвёртка, мультиметр. Материалы: греющий кабель, концевая/соединительная муфта, питающий провод.

1. Обесточьте участок и соберите щит. На DIN-рейку — автомат класса C и УЗО 30 мА (либо один дифавтомат). Проверьте отсутствие напряжения тестером.
2. Проложите питающий провод нужного сечения. Холодный конец — обычно медь 3×1,5 или 3×2,5 мм², точнее — по расчётному току линии.
3. Разделайте холодный конец и поставьте муфту. Это отдельная тема с герметизацией — не буду дублировать, есть подробная инструкция, как разделать холодный конец и поставить муфту.
4. Заведите жилы в терморегулятор: питание от УЗО — в клеммы сети, кабель — в клеммы нагрузки.
5. Подключите экран на PE. Отдельным проводом на шину защитного заземления, не в силовые клеммы.
6. Установите датчик температуры — на трубу или комбинированный на кровлю — и заведите его в клеммы датчика.
7. Настройте терморегулятор: выставьте уставку температуры включения.
8. Проверьте линию. Нажмите кнопку ТЕСТ на УЗО — оно должно отключиться. Замерьте сопротивление изоляции кабеля мультиметром/мегомметром до подачи рабочего напряжения.

Муфты, датчики и мелочёвку для этих шагов удобно набрать в разделе комплектующие для монтажа.

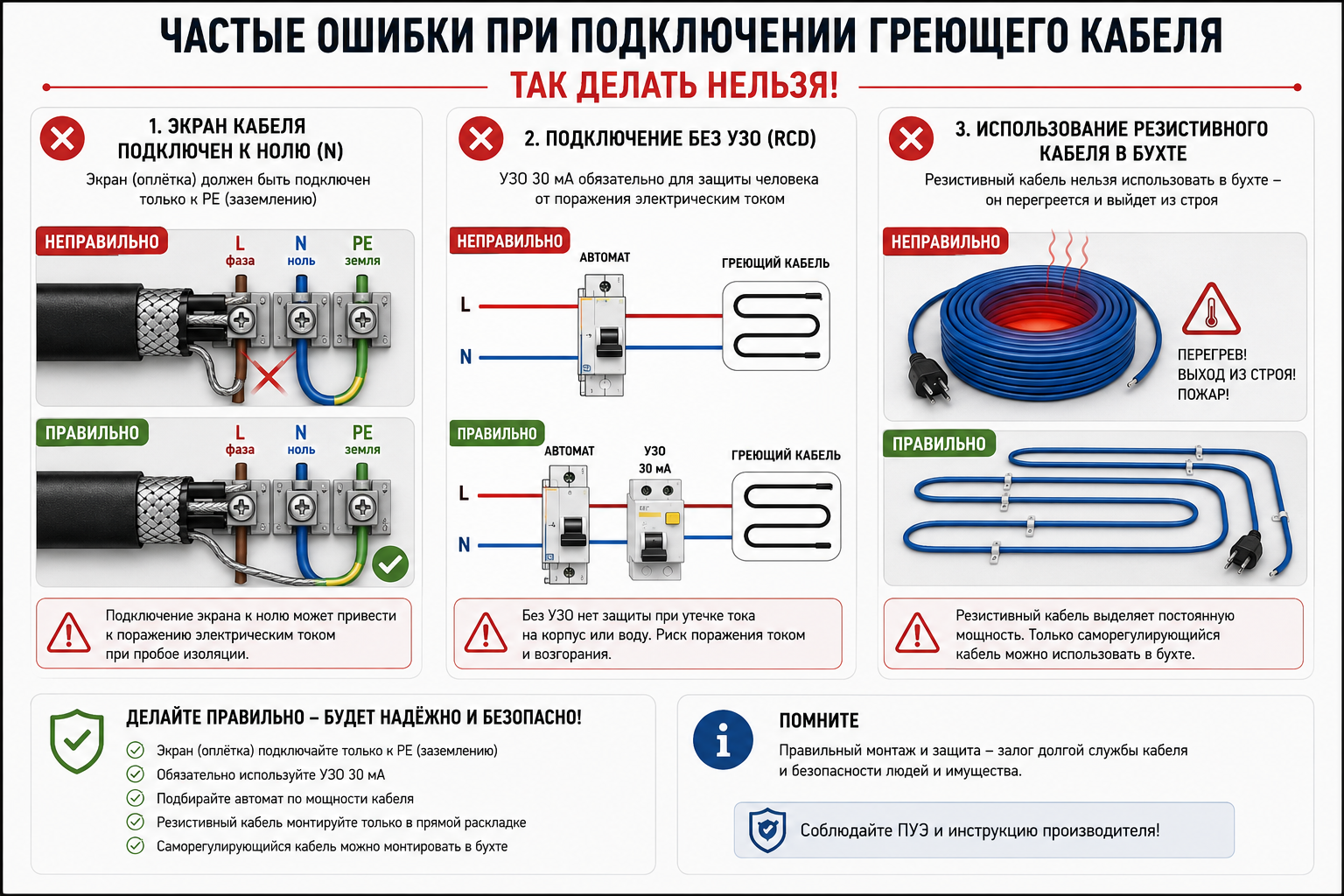

Частые ошибки

Собрал то, из-за чего чаще всего приезжают переделывать.

• Подключение без УЗО 30 мА. При пробое изоляции на трубу отключать линию будет нечему — риск поражения током.
• Экран как рабочий ноль или основная земля. Ложные срабатывания, потенциал на трубе, экран под током в нормальном режиме. Только на PE, только как защитный.
• Резистивный кабель, включённый в бухте или с нахлёстом витков. Локальный перегрев и выход из строя — резистивный кабель греет всегда одинаково, витку некуда сбросить тепло.
• Превышение длины секции на один автомат. Пусковой ток либо выбьет защиту, либо просадит мощность. Смотрите таблицу «длина ↔ номинал» и режьте линию на секции.
• Вилка/розетка без заземления. Экран некуда завести, защита не работает. Розетка обязательно с контактом PE.

Читайте также

• Как разделать холодный конец и поставить муфту — герметизация и соединение жил.
• Как уложить греющий кабель на трубу — крепление кабеля и датчика.
• Обогрев трубопроводов греющим кабелем — типы кабеля и расчёт мощности.
• Как выбрать терморегулятор — под трубы, кровлю и водостоки.
• Щит управления электрообогревом (ШУЭО) — как устроена автоматика на несколько линий.

FAQ

Нужно ли УЗО для греющего кабеля и на сколько мА? Да, обязательно. Ставится УЗО (или дифавтомат) с уставкой 30 мА, рекомендуемый тип — A. Оно защищает от тока утечки и поражения током, для цепей обогрева по ПУЭ это требование, а не пожелание.

Какой автомат ставить на греющий кабель? Автоматический выключатель характеристики C. Номинал считают по расчётному току линии с запасом на пусковой ток саморегулирующегося кабеля — например, для 780 Вт при 220 В (ток ≈ 3,55 А) подходит C6. Длина линии тоже ограничивает номинал: смотрите ориентировочную таблицу «длина ↔ автомат».

Можно ли подключить греющий кабель через обычную розетку? Да, если это готовый комплект с сетевой вилкой, розетка с заземляющим контактом, а линия защищена УЗО 30 мА. Мощные и длинные линии так не подключают — их заводят стационарно в клеммник или щит.

Куда подключать экран (оплётку) греющего кабеля? На шину PE — защитное заземление. Экран нельзя использовать как рабочий ноль или как основную землю цепи: он только защитный и несёт ток лишь в аварийном режиме.

Обязателен ли терморегулятор? Технически кабель включится и без него, но терморегулятор экономит электроэнергию и продлевает срок службы кабеля. Для кровли нужен датчик температуры и осадков (термостат-гигростат), для труб — датчик, закреплённый на трубе.

Когда нужна схема на 380 В? Когда суммарная мощность или число линий превышают возможности однофазной сети — кровля целиком, длинные трубопроводы, площадки. Нагрузку распределяют по трём фазам, каждая линия получает свой автомат C и дифзащиту в щите управления.

Коротко о главном

• Порядок в щите не меняется: автомат C → УЗО 30 мА → терморегулятор → кабель, экран отдельно на PE.
• Автомат берут класса C и с запасом — из-за пускового тока саморегулирующегося кабеля (2–4× от номинала).
• УЗО на 30 мА обязательно; экран заземляют на PE и никогда не используют как ноль.
• Длину секции сверяют с номиналом автомата по таблице; не влезает — делят на линии.
• 220 В большинство соберёт сам; 380 В, кровля и мощные системы — под расчёт и сборку щита.

Если не хотите разбираться с фазами, пусковыми токами и дифзащитой на каждую линию — соберём и рассчитаем щит управления обогревом под ключ по ПУЭ, с запасом по току и нужной автоматикой.
