Как работает греющий кабель для водопровода

Греющий кабель для водопровода работает просто: он проложен вдоль трубы под утеплителем, нагревается от электрического тока и отдаёт тепло стенке трубы, компенсируя мороз. Воду он не кипятит — задача в другом: не дать ей замёрзнуть. Саморегулирующийся кабель включается сам, когда труба остывает к нулю, и снижает мощность в оттепель.

Зимой вода в трубе на неотапливаемом участке замерзает, лёд расширяется и рвёт трубу — а весной вы находите лужу в подвале или лопнувший ввод под фундаментом. Греющий кабель для водопровода не даёт этому случиться. Ниже разберём по-инженерному, но на пальцах: как он устроен, при какой температуре включается, сколько накрутит счётчик и что выбрать для трубы на улице, в земле и в доме.

Что такое греющий кабель и зачем он водопроводу

Греющий кабель — это кабель, который сам по себе является нагревателем. Ток идёт по нему, а не сквозь него в лампочку или розетку, и на этом сопротивлении выделяется тепло. Это тепло уходит в стенку трубы. Ключевой момент, который многие упускают: кабель не греет воду до тёплой. Он поддерживает на стенке трубы небольшую плюсовую температуру, чтобы вода внутри не превратилась в лёд. Всё.

Почему вообще замерзает водопровод? Труба промерзает там, где проходит выше глубины промерзания грунта, тянется по улице или фасаду, либо заходит в дом через холодный подвал или тамбур. Стоячая или медленно текущая вода на таком участке в мороз остывает до нуля за несколько часов. Дальше — лёд, разрыв, ремонт.

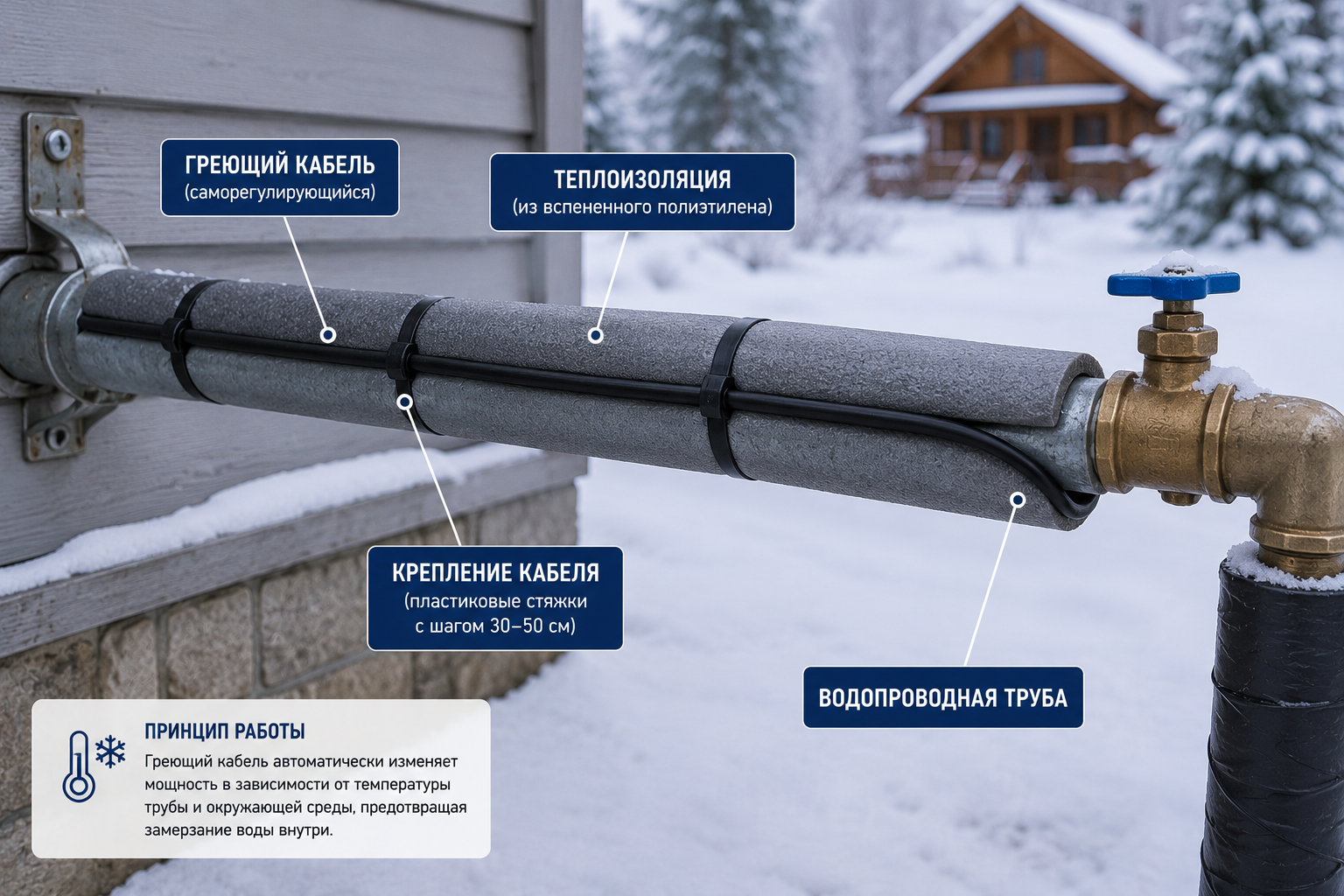

Работает кабель всегда в паре с теплоизоляцией. Без утеплителя тепло улетает в воздух, и расход электричества вырастает в разы — это первое, о чём мы предупреждаем клиента. Кабель греет трубу, утеплитель держит это тепло внутри. По той же логике устроен и обогрев трубопроводов греющим кабелем в целом — от бытового ввода до промышленных линий.

Где чаще всего применяют:

• наружный водопровод и трубы для труб водоснабжения на участке;
• ввод воды в дом через холодную зону;
• канализация и дренаж мелкого залегания (греющий кабель для канализации работает по той же логике);
• пожарные и технологические трубопроводы — но это отдельная история.

Как работает греющий кабель для водопровода: принцип

Для воды используют два типа кабеля, и работают они принципиально по-разному.

Саморегулирующийся кабель — главный тип для воды

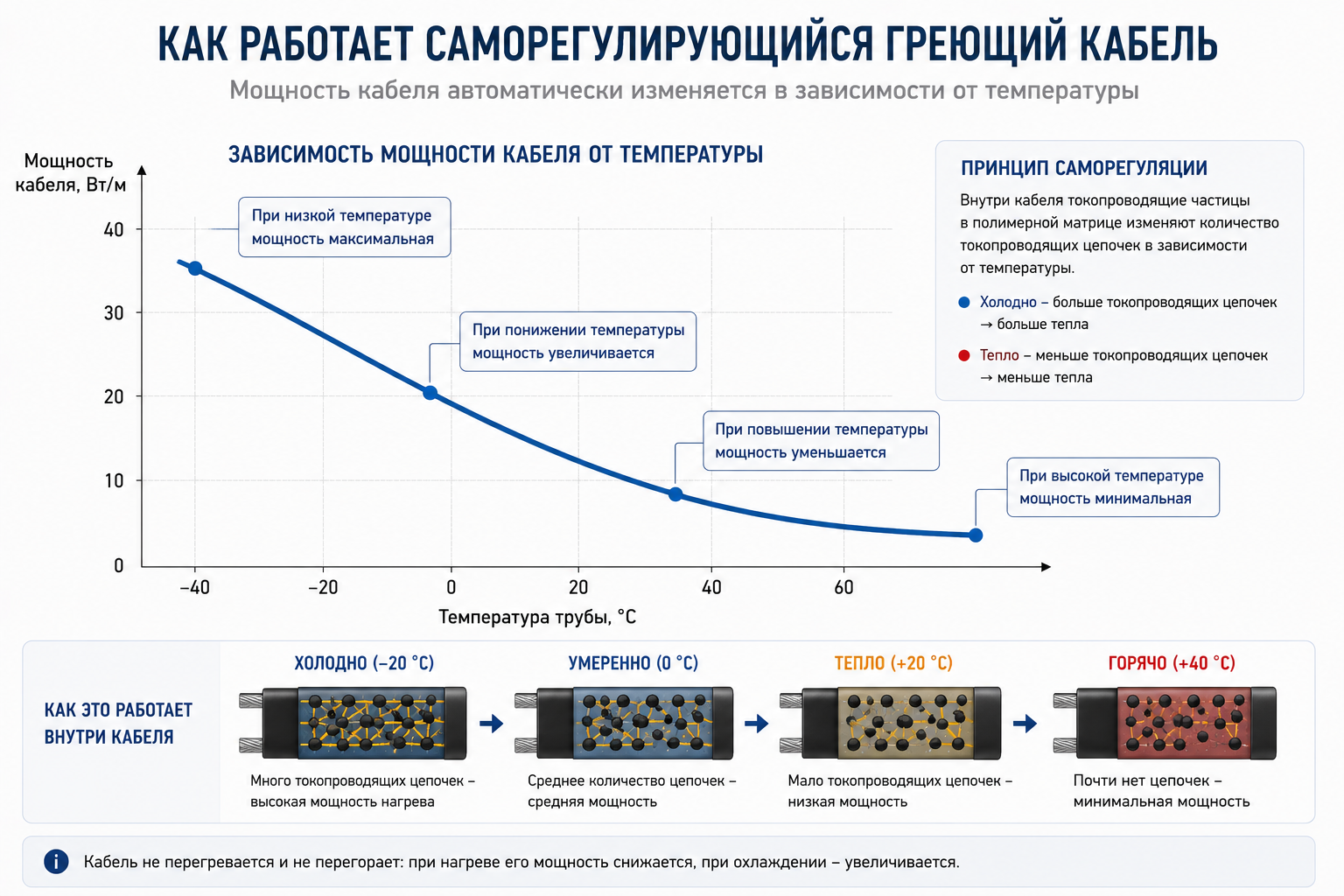

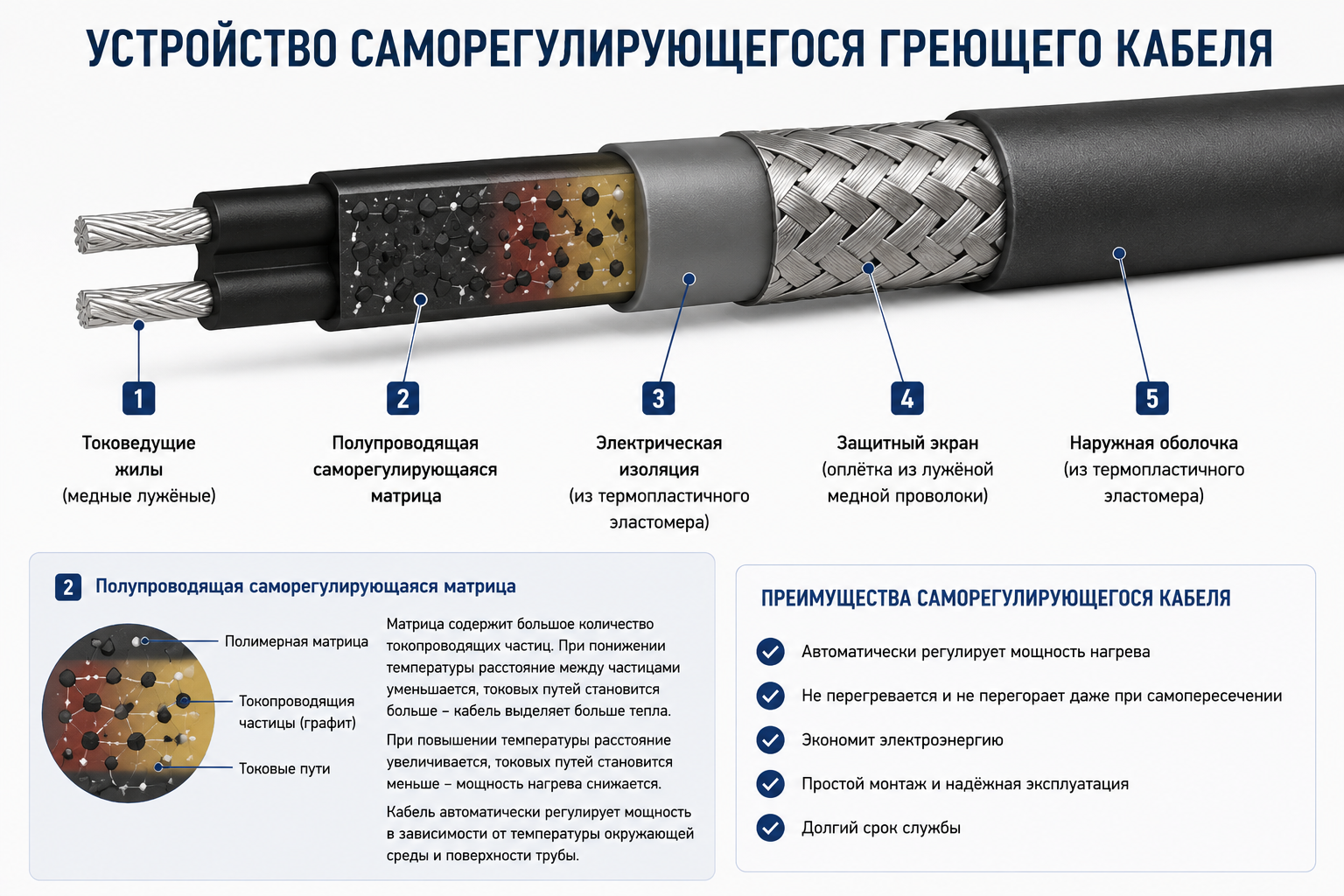

Внутри саморегулирующегося кабеля две токопроводящие жилы, а между ними — полупроводниковая полимерная матрица. Она и есть нагреватель. Когда труба остывает, матрица сжимается, в ней образуется больше проводящих цепочек, сопротивление падает — и тепловыделение растёт. Труба нагрелась, матрица расширилась, цепочек стало меньше, мощность упала почти до нуля. Так на каждом сантиметре кабеля своя мощность: там, где холоднее, греет сильнее.

Отсюда и название. Кабель регулирует себя сам, без всякой электроники, участок за участком. Кусок, лежащий в снегу, будет греть на полную, а тот, что зашёл в тёплый подвал, почти отключится. Если хотите разобраться в физике глубже — мы отдельно расписали, как устроен саморегулирующийся кабель. Здесь важно другое: для водопровода это самый удобный вариант, потому что он не боится перехлёстов и не перегревается сам на себе.

Резистивный кабель — постоянная мощность

Резистивный кабель греет одинаково по всей длине, независимо от температуры за окном. Он дешевле, но у него нет мозгов: сам мощность он не сбавит, поэтому термостат для него обязателен, иначе он будет молотить впустую или перегреваться на перехлёстах. Резать его по длине нельзя — только фиксированный отрез. Для короткого бытового водопровода его ещё берут, но, честно говоря, для большинства бытовых задач саморег удобнее и безопаснее.

Когда кабель включается и сколько потребляет

Разберём главный страх новичка — «намотает счётчик».

Если система собрана с термостатом, логика обычно такая: включение при температуре около +3…+5 °C, отключение при +10…+15 °C. То есть кабель просыпается, когда на трубе становится по-настоящему холодно, и уходит спать в оттепель. Сам саморегулирующийся кабель без термостата полностью не выключается, но при потеплении плавно сбрасывает мощность почти до нуля — фактически потребляет копейки.

Теперь цифры. Возьмём типовой ввод: лента 16 Вт/м, длина 12 м. Номинально это 192 Вт. Но с нормальным утеплением реальная средняя мощность выходит около 100 Вт (0,1 кВт). Если кабель молотил бы непрерывно весь месяц, получилось бы примерно 72 кВт·ч. При ориентировочном тарифе порядка 6 руб/кВт·ч это около 430 ₽ в месяц.

И это верхняя оценка. Кабель не работает на полную постоянно: в оттепель саморег сбрасывает мощность, в сильный мороз поднимает. За реальный сезон коэффициент использования заметно ниже — работает не постоянно, а по погоде. Точную цифру гарантировать нельзя: всё зависит от того, сколько за зиму простоит настоящий минус. Но порядок вы видите — это не электрочайник на весь дом, а лампочка, которая тлеет по необходимости.

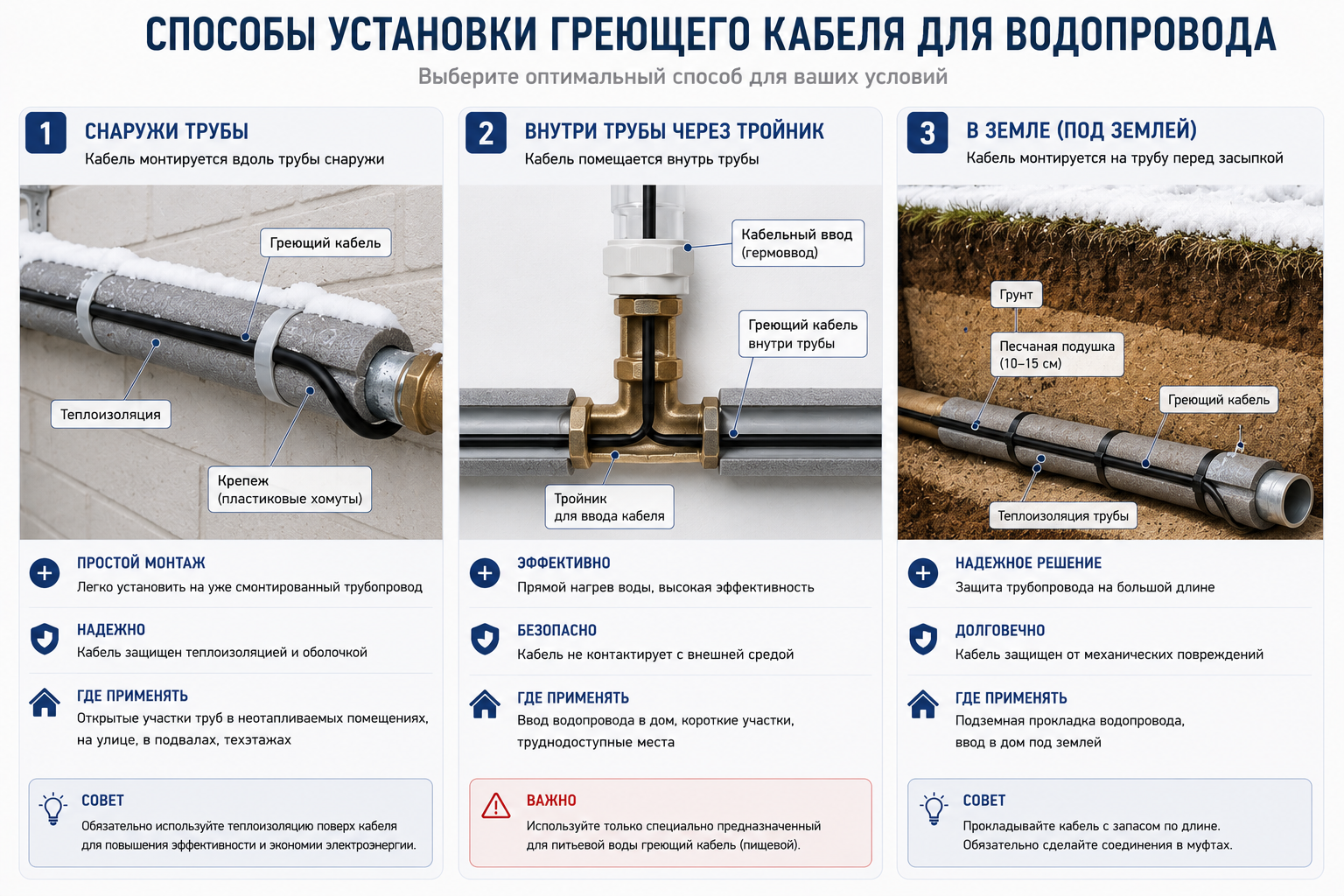

Снаружи, внутри трубы или в земле — как работает в каждом случае

Одна и та же труба в трёх местах требует разного подхода. Мощность, тип кабеля и способ монтажа отличаются. Разложим по сценариям.

Снаружи трубы

Самый частый случай: кабель кладут вдоль трубы (или спиралью, если нужно добрать мощности) и закрывают утеплителем. Мощность — 16–30 Вт/м. Для трубы до ~50 мм с утеплителем 50 мм и морозами не ниже −30 °C хватает и 10–16 Вт/м. На открытом воздухе, при крупном диаметре или слабом утеплении берут 20–30 Вт/м. Подробнее про выбор внутри или снаружи трубы и про то, как смонтировать кабель на трубу, — в отдельных материалах.

Внутри трубы

Когда снаружи не подобраться (труба закопана, замурована), кабель заводят внутрь. Здесь мощность ниже — 5–13 Вт/м, потому что кабель напрямую в воде, отдача выше. Но есть жёсткие требования: оболочка должна быть пищевой, сертифицированной для питьевой воды; ввод — через тройник с сальниковым уплотнением; внутри трубы никаких муфт и соединений. Годится это для труб малого диаметра, примерно до 32 мм. Способ рабочий, но капризный — новичку одному лучше не лезть.

В земле

Если труба лежит выше глубины промерзания грунта — обогрев обязателен, иначе замёрзнет. Чаще делают либо ввод внутрь трубы, либо наружный обогрев с усиленной гидроизоляцией кабеля и муфт. А вот ниже глубины промерзания земля сама держит плюс, и там обогрев обычно уже не нужен — деньги на ветер.

Собрал сценарии в таблицу — по ней удобно прикинуть, что вам подходит. Мощности ниже это ориентир для типовых условий; точное значение считают под конкретный диаметр, утеплитель и минимальную температуру региона.

Пластиковые и металлические трубы: есть ли разница

Разница есть, и для пластика она критична. Для труб из ПНД, ПП и ПВХ погонная мощность кабеля не должна превышать 17 Вт/м, а оптимум — 10–16 Вт/м. Перегрели — пластик поплыл или потрескался. Такие трубы обычно небольшого диаметра, до 32–40 мм, так что и мощность им нужна умеренная. Поэтому греющий кабель для пластиковых труб всегда подбирают с оглядкой на этот потолок.

С металлом проще: он держит температуру, ограничение по мощности мягче, можно ставить и 25–30 Вт/м там, где это оправдано морозом и диаметром.

Нужен ли терморегулятор

Короткий ответ: зависит от длины и типа кабеля.

Для короткого саморегулирующегося кабеля — ориентировочно до 5 м — термостат не обязателен. Кабель и так регулирует себя сам, экономия от термостата на такой длине не отобьёт его стоимость. Просто воткнули в розетку через комплект — и работает.

Для длинных линий, от 5 м и больше, термостат уже окупается: он полностью отключает систему в тёплую погоду, а не оставляет её тлеть, и за сезон экономит ощутимо. Для резистивного кабеля термостат нужен всегда — сам он мощность не сбавит и без автоматики либо недогреет, либо перегреется.

Какой именно ставить и куда монтировать датчик — тема отдельная, мы разобрали, как выбрать терморегулятор под трубы. На мой взгляд, для ввода в дом длиной больше десяти метров термостат — не роскошь, а способ вернуть его цену за пару зим.

Готовый комплект или кабель на отрез — что выбрать

Тут развилка простая, и зависит она от ваших рук и задачи.

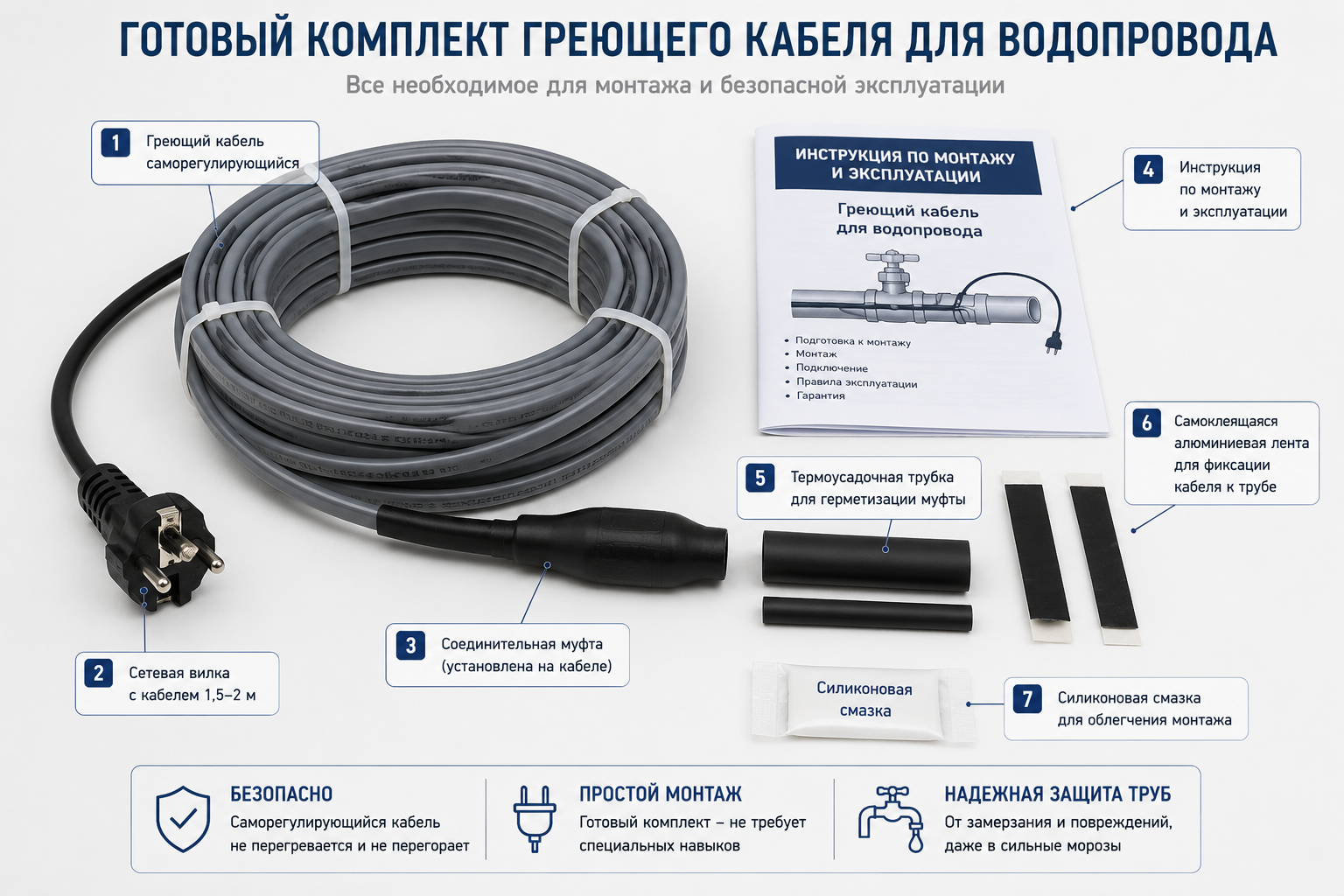

Готовый комплект — это отмеренный кабель с заводской концевой заделкой, холодным вводом и вилкой (иногда в наборе термоусадка или лента). Плюс: подключается из коробки, муфтовать ничего не надо, ошибиться почти негде. Минус один — длина фиксированная, придётся подбирать под свой метраж. Для человека, который делает это впервые, я почти всегда советую именно комплект: меньше шансов испортить дорогой кабель кривой муфтой. Посмотреть варианты можно в разделе готовые комплекты обогрева.

Кабель на отрез — это метраж плюс отдельный комплект заделки. Режете под свою длину (саморег резать можно, резистивный — нет) и сами собираете концевую и питающую муфту. Гибко, часто выгоднее по деньгам на длинных и нестандартных линиях, но требует аккуратности и понимания, что делаете. Весь ассортимент — в каталоге греющий кабель для водопровода.

Если коротко: не уверены в себе — берите комплект. Линия длинная и нестандартная, руки на месте — отрез выйдет дешевле.

Частые вопросы (FAQ)

Нужен ли греющий кабель для водопровода? Да, если труба проходит выше глубины промерзания, идёт по улице, лежит в земле мелкого залегания или заходит в дом через неотапливаемое помещение. Если труба ниже глубины промерзания грунта — обогрев обычно не нужен, земля сама держит плюс.

Сколько электроэнергии потребляет греющий кабель? Пример: лента 16 Вт/м длиной 12 м при непрерывной работе даёт около 72 кВт·ч в месяц. Реально меньше, потому что в оттепель саморег сбрасывает мощность. Точная цифра зависит от того, насколько холодная зима.

При какой температуре кабель включается? С термостатом обычно включается при +3…+5 °C и отключается при +10…+15 °C. Саморегулирующийся кабель без термостата не выключается полностью, но при потеплении плавно снижает мощность почти до нуля.

Можно ли завести кабель внутрь трубы? Да, для труб малого диаметра (до ~32 мм). Нужен кабель с пищевой оболочкой, ввод через тройник с сальниковым уплотнением и никаких муфт внутри трубы.

Какая мощность нужна для водопровода? Снаружи трубы — 16–30 Вт/м, внутри — 5–13 Вт/м. Для пластиковых труб мощность не выше 17 Вт/м, чтобы не перегреть материал.

Нужен ли терморегулятор для саморегулирующегося кабеля? Для короткого (до ~5 м) не обязателен — кабель регулирует себя сам. Для длинного (от ~5 м) термостат окупается экономией. Для резистивного кабеля термостат обязателен.

Что в итоге

Три вещи, которые стоит запомнить. Кабель не греет воду, а держит трубу в плюсе, и работает только в связке с утеплителем. Саморег сам поднимает мощность в мороз и сбрасывает в оттепель, так что счётчик наматывает куда меньше, чем кажется на входе. Мощность и способ установки зависят от места: снаружи, внутри трубы или в земле — правила разные.

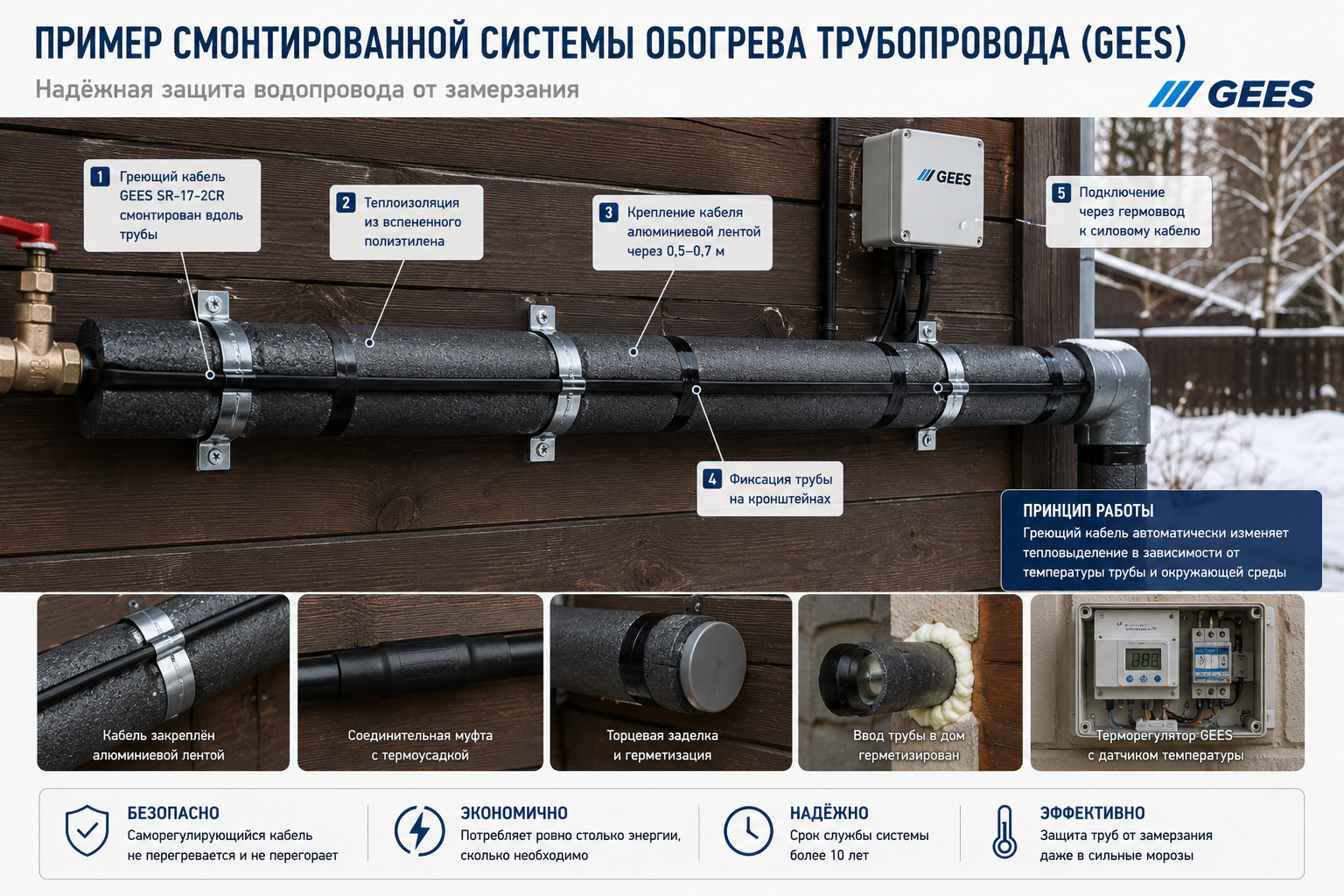

Подбор мощности под конкретный диаметр, тип трубы и минимальную температуру региона у нас делают инженеры собственного проектного отдела, а монтаж ведут штатные бригады. Опыт — от бытового ввода до техтрубопроводов ТЭЦ на 1280 м и 51,2 кВт; комплектующие по ГОСТ, автоматика ABB и Schneider Electric, гарантийное обслуживание год с ежеквартальными проверками. Если не хотите гадать с мощностью — оставьте задачу нам: монтаж обогрева трубопровода под ключ.
